A1 серия (электропневматическое и пневматическое управление) A1-321-421-x10
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
127-61-4171
Производитель:
Статус поставщика:
На правах официального дилера
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0
Пневмораспределители серии A1 предназначены для управления исполнительными устройствами пневмосистем, а также в некоторых случаях для обработки управляющих сигналов. Данные пневмораспределители имеют высокое качество работы, долговечность и передовую конструкцию.
Обозначение:
A1-XXX-XXX-XXX
123456789
| 1. Cерия распределителя 2. Число линий присоединения воздуха 3. Число позиций переключения 4. Исполнение: 1 - нормально открытый пневмораспределитель 2 - нормально закрытый пневмораспределитель 3 - все линии перекрыты 4 - подача давления в обе линии 5 - все линии открыты Варианты 1 и 2 - для трехлинейных распределителей. Варианты 3, 4, 5 - для трехпозиционных распределителей. 5. Виды переключения: 1 - механический 2 - пружина 3 - пневмо 4 - катушка |
6. Виды возврата на исходную позицию: 1 - механический 2 - пружина 3 - пневмо 4 - катушка 7. Вид исполнения для монтажа: 1 - свободный монтаж 2 - монтаж к панели 8. Управление: 0 - пневматическое x - электропневматическое 9. Площадь условного прохода |
Технические характеристики:
| Серия | А |
| Габаритные размеры | 1 |
| Число линий | 3 или 5 |
| Число позиций | 2 или 3 |
| Условный проход, мм²- | 7, 9, 10, 12 |
| Присоединение воздуха | М5х0,8 или 1/8" |
| Рабочая температура, С° | 5-50 |
| Рабочее тело | Подготовленныйвоздух |
| Допустимое отклонение напряжения | ± 10% |
| Мощность катушки | AC-2.5 VA / DC-2.5W |
| Быстродействие, сек | 0,05 |
| Циклов/сек | 5 |
A1-321-421-x10
Технические характеристики:
| Рабочее тело | Подготовленный воздух |
| Рабочая температура, °С | 5-50 |
| Допустимое отклонение напряжения | ±10% |
| Быстродействие, сек | 0,05 |
| Циклов/сек | 5 |
| Номинальный расход | CV=0,56(0,67) |
| Мощность катушки | AC-2.5 VA DC-2.5 W |
Схема

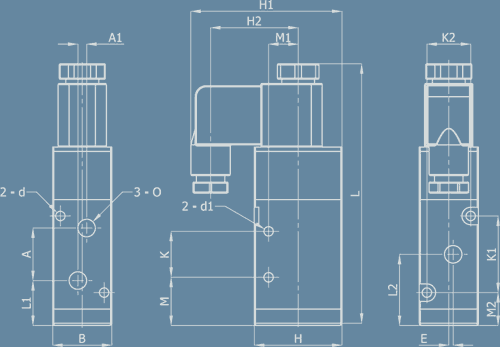

Чертеж
Таблица размеров (мм):
|
L
|
L1
|
L2
|
M
|
M1
|
M2
|
A
|
A1
|
E
|
K
|
K1
|
K2
|
B
|
H
|
H1
|
H2
|
d
|
d1
|
O
|
R
|
|
85,5
|
14
|
23
|
11,5
|
5,8
|
12,5
|
16
|
-(2)
|
-(1)
|
21
|
19
|
13
|
18
|
27
|
53,5
|
32,5
|
Ø-3.3
|
Ø-3.3
|
M5
|
M5
|
| Чертежи пневмораспределителей серий A1, A2, A3, A4 |  |
