A1 серия (электропневматическое и пневматическое управление) A1-321-421-x12

По всем интересующим Вас вопросам:
Москва:
+7(495)182-71-11
E-mail:
info@promsouz.org
Код товара:
127-61-4176
Производитель:
Цена с НДС:
Цена по-запросу
Описание

Пневмораспределители серии A1 предназначены для управления исполнительными устройствами пневмосистем, а также в некоторых случаях для обработки управляющих сигналов. Данные пневмораспределители имеют высокое качество работы, долговечность и передовую конструкцию.
Обозначение:
A1-XXX-XXX-XXX
123456789

1. Cерия распределителя

2. Число линий присоединения воздуха

3. Число позиций переключения

4. Исполнение:
1 - нормально открытый пневмораспределитель
2 - нормально закрытый пневмораспределитель
3 - все линии перекрыты
4 - подача давления в обе линии
5 - все линии открыты
Варианты 1 и 2 - для трехлинейных распределителей.
Варианты 3, 4, 5 - для трехпозиционных распределителей.

5. Виды переключения:
1 - механический
2 - пружина
3 - пневмо
4 - катушка

 6. Виды возврата на исходную позицию:
1 - механический
2 - пружина
3 - пневмо
4 - катушка

7. Вид исполнения для монтажа:
1 - свободный монтаж
2 - монтаж к панели

8. Управление:
0 - пневматическое
x - электропневматическое

9. Площадь условного прохода

Технические характеристики:

Серия А
Габаритные размеры 1
Число линий 3 или 5
Число позиций 2 или 3
Условный проход, мм²- 7, 9, 10, 12
Присоединение воздуха М5х0,8 или 1/8"
Рабочая температура, С° 5-50
Рабочее тело Подготовленныйвоздух
Допустимое отклонение напряжения ± 10%
Мощность катушки AC-2.5 VA / DC-2.5W
Быстродействие, сек 0,05
Циклов/сек 5

A1-321-421-x12
Технические характеристики:

Рабочее тело Подготовленный воздух
Рабочая температура, °С 5-50
Допустимое отклонение напряжения ±10%
Быстродействие, сек 0,05
Циклов/сек 5
Номинальный расход CV=0,56(0,67)
Мощность катушки AC-2.5 VA
DC-2.5 W

Схема

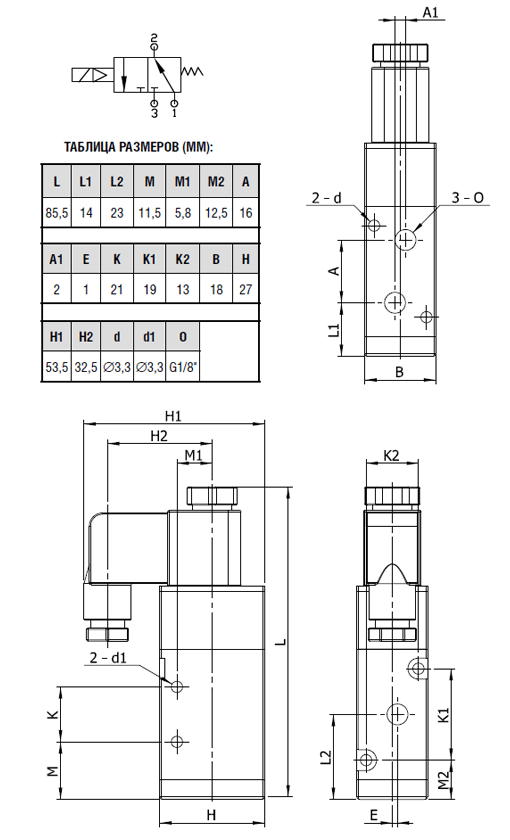

Чертеж


Таблица размеров (мм):

L L1 L2 M M1 M2 A A1 E K K1 K2 B H H1 H2 d d1 O R
85,5 14 23 11,5 5,8 12,5 16 -(2) -(1) 21 19 13 18 27 53,5 32,5 Ø-3.3 Ø-3.3 G1/8" G1/8"
Чертежи пневмораспределителей серий A1, A2, A3, A4
