Регулятор с пилотным управлением REVAL 182

По всем интересующим Вас вопросам:
Москва:
+7(495)182-71-11
E-mail:
info@promsouz.org
Код товара:
123-34-435
Производитель:
Сертификат:
ОДО "РОСС" сертифікат 1
Цена с НДС:
Цена по-запросу
Описание

Технические характеристики

  • Проектное давление - 19,2 бар бар-
  • Входное давление 0,5 - 16 бар-
  • Выходное давление 6 - 12000 мбар-
  • Класс точности AC до 2,5-
  • Рабочая температура - 20 °С … + 60 °С-
  • Температура окружающей среды - 20 °С … + 60°С-
  • Присоединение фланцы ANSI 150 RF или PN16-DN 25-50-65-80-100-
DN 25 50 65 80 100 150 200
Коэфф. Сg 575 2220 3990 4937 8000 16607 25933
Коэфф. Kg 605 2335 4197 5194 8416 17471 27282
Коэфф. K1 106.78

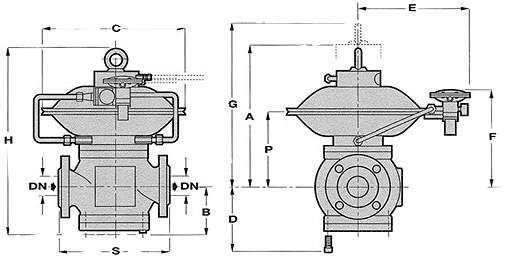

Габаритные размеры, мм

Регулятор с пилотным управлением REVAL 182

DN 25 50 65 80 100 150 200
S 183 254 276 298 352 451 543
A 320 350 430 430 470 550 650
B 100 130 140 150 190 220 260
C 375 375 495 495 495 630 630
D 130 160 180 200 250 270 315
E 350 350 410 410 410 475 475
F 250 285 330 340 370 400 450
G 410 430 530 530 600 735 850
H 430 480 570 580 660 770 910
P 170 205 250 260 290 320 370
Импульсная линия за регулятором De 10 x Di 8
