Регулятор сверхвысокого давления с пилотным управлением REFLUX

  • Регулятор сверхвысокого давления с пилотным управлением REFLUX
По всем интересующим Вас вопросам:

Москва: +7(495)182-71-11

E-mail: info@promsouz.org

Поделиться ссылкой:
Код товара:
123-34-436
Производитель:
ОДО "РОСС"
Статус поставщика:
На правах представителя
Сертификат:
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу

Технические характеристики

  • Проектное давление - 100 бар-
  • Входное давление 0,5 - 80 бар-
  • Выходное давление 0,3 - 74 мбар-
  • Класс точности RG до 1-
  • Рабочая температура - 20 °С … + 60 °С-
  • Температура окружающей среды - 20 °С … + 60°С-
  • Присоединение фланцы ANSI 150-300-600 RF или PN16-DN 25-50-80-100-150-200-250-
DN 25 50 80 100 150 200 250
Коэфф. Сg 575 2220 4937 8000 16607 25933 36525
Коэфф. Kg 605 2335 5194 8416 17471 27282 38425
Коэфф. K1 106.78

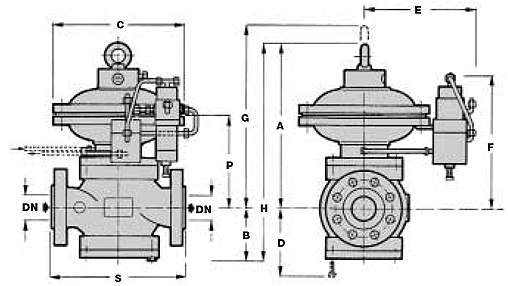

Габаритные размеры, мм

Регулятор сверхвысокого давления с пилотным управлением REFLUX
DN 25 50 80 100 150 200 250
S Ansi 150/PN 16 184 254 298 352 451 543 673
S Ansi 300 197 267 317 368 473 568 708
S Ansi 600 210 286 336 394 508 609 752
o 320 350 430 490 650 750 800
A 100 130 150 190 225 265 340
B 278 278 360 360 510 510 610
C 130 160 200 250 275 320 440
D 310 310 320 320 420 420 470
E 260 290 350 380 410 460 560
F 410 430 530 600 735 850 900
G 420 480 580 680 875 1015 1240
H 170 200 260 290 320 370 500
Контроль управляющего давления De 10 x Di 8
Пилотный выхлоп De 10 x Di 8
Импульсная линия за регулятором De 10 x Di 8
К теплообменнику De 10 x Di 8
От теплообменника De 10 x Di 8
