АВТОМАТИЗИРОВАННАЯ КУМУЛЯТИВНАЯ УСТАНОВКА ПНЕВМООБРУШЕНИЯ СЫПУЧИХ МАТЕРИАЛОВ В БУНКЕРЕ

Предназначена для предотвращения и устранения зависаний и сводообразованний сыпучих материалов в бункере и поддержания с минимальными затратами производственного процесса погрузочно-разгрузочных работ.

Установка разрушает спрессованный материал за счет импульсного воздействия на него струи сжатого воздуха (пневмовзрыв).

На базе технических средств пневмообрушения разработаны:

1. 1. Кумулятивная установка импульсной очистки грохотов, молотковых и зубчатых дробилок, предназначенная для очистки сит и решеток.


2. 2. Автоматизированная установка импульсной очистки барабанных грохотов.


3. 3. Кумулятивная глубоковыдвижная установка газоимпульсной очистки поверхностей нагрева на котлах, предназначенная для очистки экранных, конвекторных и радиационных поверхностей топки от шлаков и отложений ударной струей сжатого воздуха (направленный и дозированный пневмовзрыв).


4. 4. Пневмоударная установка, предназначенная для очистки технологического и пылеулавливающего оборудования, газоходов от отложений и зарастаний ударной струей сжатого воздуха.

Отличительные особенности:

• повышение производительности предприятия за счет обеспечения номинальной нагрузки каждого тракта угледобычи (топливоподачи)-


• повышение безопасности очистки бункеров в связи с устранением ручного труда-


• снижение потребления электроэнергии предприятиями за счет сокращения времени разгрузки бункеров.

В зависимости от конструкции и вместимости бункера, на котором устанавливается установка, количества материала в бункере, вида зависаний и сводообразований, размера фракций и влажности обрушаемого материала выбирается размер каждой накопительной емкости и количество точек обрушения на бункере. С учетом этого на каждой накопительной емкости может быть установлено от одного до трех импульсных пневмоклапанов, работающих последовательно от команд управления.

Конструктивные особенности

Комплекс КСП может быть использован в угольной, металлургической, строительной, пищевой и других отраслях промышленности, использующих бункирование склонных к зависаниям сыпучих материалов.

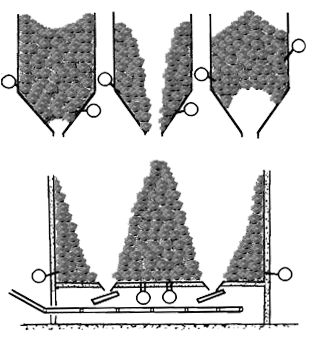

Примеры размещения импульсных пневмоклапанов

Технические характеристики:

При отсутствии на предприятии разветвленной пневмосети для работы установки можно применять любой тип пневмокомпрессора с рабочим давлением 0,25-1,0 МПа и расходом не менее 1,5-2 м 3 /мин.

Дополнительно предлагается применение новой технологии очистки внутренних вертикальных стенок бункера с использованием передвижной накопительной емкости с импульсными пневмоклапанами, где технически невозможна стационарная установка пневмообрушения.
