1.1 Автономный комплекс управления, именуемый в дальнейшем «комплекс», предназначен для непрерывного контроля и управления технологическим процессом сепарации согласно схеме, приведенной на рисунке 1.

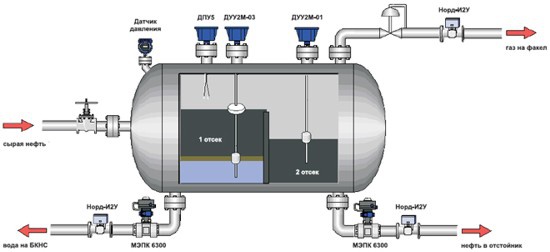

Рисунок 1 – Схема трехфазного нефтегазосепаратора
1.2 Комплекс обеспечивает работу с:
- двумя преобразователями турбинными ТПР МИГ с магнитоиндукционным датчиком «Норд-И2У»(расход нефти и воды)-
- преобразователем турбинным ТПР АГАТ с магнитоиндукционным датчиком «Норд-И2У» (расход газа)-
- датчиком давления (давление в сепараторе)-
- датчиком измерения уровня «ДУУ2М-01» (уровень нефти во 2-м отсеке сепаратора)-
- датчиком измерения уровня и уровня раздела сред «ДУУ2М-03» (уровень нефти и раздела сред «нефть-вода» в 1-м отсеке сепаратора)-
- датчиком положения уровня «ДПУ5» (аварийно высокий уровень нефти)-
- двумя электрическими исполнительными механизмами «МЭПК 6300 IIBT4» (на трубопроводах воды и нефти).
1.3 Комплекс обеспечивает регулирование:
- уровня нефти во втором отсеке сепаратора-
- уровня раздела сред «нефть-вода» в первом отсеке сепаратора.
1.4 Комплекс обеспечивает измерение:
- уровня жидкости нефти, м-
- уровня поверхности раздела «нефть-вода», м-
- давления в сепараторе, МПа-
- расхода газа из сепаратора, м3/ч-
- расхода нефти из сепаратора, м3/ч-
- расхода воды из сепаратора, м3/ч-
- сигналов положения исполнительных механизмов регулирующих клапанов, % открытия.
1.5 Условия эксплуатации и степень защиты ШкК и ШкС
Комплекс соответствует требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10, имеет для входных цепей вид взрывозащиты «Искробезопасная электрическая цепь», уровень взрывозащиты «Взрывобезопасный» для взрывоопасных смесей газов категории IIB по ГОСТ Р 51330.11, маркировку взрывозащиты «[Exib]IIB» и может применяться вне взрывоопасных зон помещений согласно требованиям главы 7.3 ПУЭ (шестое издание) и других нормативно-технических документов, регламентирующих применение оборудования во взрывоопасных зонах.
Номинальные значения климатических факторов по ГОСТ 15150 для вида климатического исполнения УХЛ и категории размещения 4, при этом температура внешней среды от 0 до +45 °С.
Степень защиты оболочки IP20 по ГОСТ 14254.
1.6 Комплекс состоит из двух шкафов автоматики:
- шкафа контрольного ШкК (далее «ШкК»)-
- шкафа силового ШкС (далее «ШкС»).
1.7 В ШкК размещен управляющий контроллер промышленный комбинированный ГАММА-11 (далее «КПК») производства ЗАО «Альбатрос» и вторичный преобразователь сигнализатора СУР-5 - ПВС4. На двери ШкК установлен Терминал-2 (далее «терминал»), выполняющий функции местного пульта управления прибором.
1.8 ШкС содержит источник бесперебойного питания (ИБП) для ШкК, силовые цепи управления прямоходными электромеханизмами, два блока тиристорных усилителей БТУ и источники питания для терминала и вторичного прибора сигнализатора уровня СУР-5.
2 Технические данные
2.1 Электрические параметры и характеристики
2.1.1 Питание комплекса осуществляется от сети переменного тока напряжением от 180 до 242 В, частотой (50±1) Гц-
2.1.2 Мощность, потребляемая комплексом от сети при номинальном напряжении, не превышает 400 В·А.
2.2 Связь прибора с датчиками осуществляется с помощью экранированного четырех проводного кабеля.
2.3 Нормальное функционирование комплекса обеспечивается при длине соединительного кабеля между датчиком и прибором не более 1,5 км. Разрешается применение экранированных контрольных кабелей со следующими параметрами: RКАБ?100 Ом, СКАБ?0,1 мкФ, LКАБ?2 мГн.
2.4 Надежность
2.4.1 Средняя наработка на отказ прибора с учетом технического обслуживания не менее 40000 ч.
2.4.2 Срок службы прибора не менее 10 лет.
2.5 Конструктивные параметры
2.5.1 Габаритные размеры ШкК и ШкС не превышают 800х650х250 мм.
2.5.2 Масса ШкК не превышает 25 кг, масса ШкС не более 35 кг.
3 Комплектность поставки
В комплект поставки входят:
- паспорт УНКР.425200.013-АТХ.ПС |
- 1 шт.- |
- комплект проектной документации УНКР.425200.013-АТХ |
- 1 шт.- |
- инструкция по эксплуатации УНКР.425200.013 ИЭ |
- 1 шт.- |
- руководство программиста УНКР.466514.014 РП |
- 1 шт.- |
- комплект шкафа контрольного ШкК |
- 1 шт.- |
- шкаф контрольный ШкК УНКР.425200.013-АТХ.ШкК |
- 1 шт.- |
- программное обеспечение ГАММА-11 |
- 1 шт.- |
- программное обеспечение Терминал-2 УНКР.425200.013 Э |
- 1 шт.- |
- паспорт УНКР.425200.013-АТХ.ШкК.ПС |
- 1 шт.- |
- комплект шкафа силового ШкС |
- 1 шт.- |
- шкаф силовой ШкС УНКР.425200.013-АТХ.ШкС |
- 1 шт.- |
- паспорт УНКР.425200.013-АТХ.ШкС.ПС |
- 1 шт. |
4 Общее устройство и принцип работы системы
4.1 Комплекс состоит из двух шкафов автоматики. В ШкК размещен управляющий КПК ГАММА-11, обеспечивающий посредством подключенных к нему датчиков взрывобезопасное измерение уровней взлива и раздела фаз в двух отсеках нефтегазосепаратора, измерение давления, мгновенного расхода и нарастающего объема воды, нефти и газа. На основании этих измерений с помощью КПК формируются сигналы управления для блоков БТУ, размещенных во втором шкафу ШкС. Таким образом, реализованы два контура регулирования в первом отсеке сепаратора по уровню воды, а во втором отсеке - по уровню нефти.
4.2 Каждый из регуляторов может работать в двух режимах автоматическом и дистанционном. Выбор режимов работы регуляторов определяют положения соответствующих переключателей «Управление ДИСТ/АВТ», установленных на дверце ШкК. Там же размещены сигнальные лампы и кнопки управления в дистанционном режиме для каждого из регуляторов: «ОТКРЫТЬ», «ЗАКРЫТЬ», «ПЕРЕГРУЗКА».
4.3 Подключение датчиков к КПК, передача управляющих сигналов для БТУ и цепей питания от ШкС производится через кабельные вводы нижней панели ШкК. На дверце ШкК располагается и основной источник информации - Терминал-2. Вся текущая телеметрическая информация о состоянии нефтегазосепаратора, положениях его регулирующих клапанов, режимах их работы присутствует на экране «Телеметрия». Оставшиеся 19 чередующихся экранов представляют текущие параметры настройки модулей КПК. С помощью клавиатуры терминала проводится последовательный переход от одного экрана к другому и ввод значений параметров настройки.
4.4 Элементы силовых цепей комплекса размещены в ШкС. ИБП обеспечивает работоспособность комплекса при кратковременных перебоях в энергоснабжении. Автоматические выключатели защищают силовые цепи БТУ от перегрузок в подключенных прямоходных электромеханизмах.
4.5 Комплекс обеспечивает вывод результатов измерения уровней и уровня раздела сред в первом и втором отсеках нефтегазосепаратора на внешние устройства регистрации с токовым входом (например, самописец).
5 Дополнительная информация
5.1 Подробно сведения по техническим характеристикам, принципу действия, подготовке к работе и порядке работы с комплексом даны в инструкции по эксплуатации УНКР.425200.013 ИЭ.
5.2 Конфигурация системы может быть адаптирована под требования Заказчика посредством изменения номенклатуры модулей КПК ГАММА-11 и числа каналов ввода/вывода.
