Барьер грозозащиты "Антизевс-01"

Устройство предназначено для защиты приборов, нагруженных или питающихся от длинных линий передачи (в механическом, а не электрическом смысле термина), от кратковременных перегрузок по напряжению, наводимых в длинных линиях разрядом молнии во время грозы.

Прибор предназначен для защиты датчиков, преобразователей и иных устройств, которые работают с длинными проводными линиями, от наводимого грозовым разрядом импульса напряжения. Наиболее распространенными в системах телеметрии являются токовые стандартные сигналы и цифровой интерфейс RS-485, кроме того датчики имеют цепи питания. Наш прибор построен по принципу фильтра, который имеет токовый, цифровой и питающий каналы. Прибор устанавливается между длинной линией и датчиком, либо иным устройством. В цепи каждого из каналов включены предохранители, разрядники, индуктивности и супрессоры. Индуктивности ограничивают высокочастотную составляющую импульса, снижая скорость его нарастания, супрессоры и разрядники призваны увести наведенный импульс в землю, а предохранители - спасти защищаемый прибор от низкочастотной составляющей, кроме того, прибор функционально сделан так, чтобы в случае чего пробой на землю происходил именно в нем, а не в дорогой и точной аппаратуре. Помимо работы в качестве грозозащиты, барьер грозозащиты также повышает устойчивость работы цифровых систем и их ЭМС, хорошо зарекомендовал себя при эксплуатации систем, коммутирующих по командам цифрового интерфейса RS-485 мощные контактеры. Прибор практически не вносит искажений в передаваемые сигналы и является пассивным.

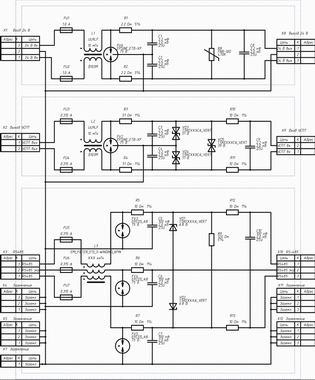

Приниципиальная схема прибора "Антизевс"

Область применения

Системы телеметрии в энергетике, химической и металлургической промышленности и в коммунальном хозяйстве.
