Аппараты воздушного охлаждения относятся к теплообменному оборудованию и предназначаются для охлаждения газов и жидкостей и конденсирования паровых и парожидкостных сред в технологическихпроцессах химической, нефтехимической, нефтеперерабатывающей, нефтяной и газовой отраслей промышленности с давлением среды от 0,6 до 6,3 МПа, или под вакуумом с остаточным давлением не ниже665 Па и температурой не выше 3000С, с вязкостью на выходе до 5•10-5 м 2/с (50сСт).
 |

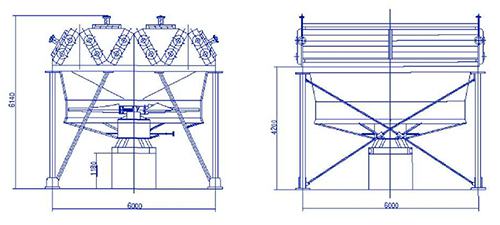

Аппараты воздушного охлаждения зигзагообразные 1АВЗ
|
Техническая характеристика
|
|
|
Количество теплообменных секций, шт.
|
6
|
|
Коэффициент оребрения труб
|
9- 20
|
|
Площадь поверхности теплообмена, м 2
|
22 98 -6 396
|
|
Давление условное, MПa
|
0,6- 1,6- 2,5- 4,0- 6,3
|
|
Число рядов труб в секции
|
4- 6
|
|
Число ходов по трубам в секции
|
1- 2- 2а- 4- 4а- 8
|
|
Длина труб, м
|
6
|
|
Диаметр колеса вентилятора, мм
|
5000
|
|
Мощность электродвигателя номинальная, кВт
|
37- 55- 75
|
|
Число вентиляторов в аппарате
|
1
|
|
Масса аппарата, кг (в зависимости от типоразмера)
|
16900 - 27000
|
|
 |

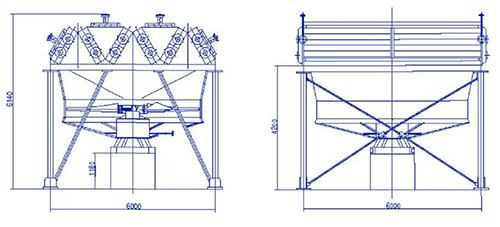

Аппараты воздушного охлаждения зигзагообразные АВЗ
|
Техническая характеристика
|
|
|
Количество теплообменных секций, шт.
|
6
|
|
Коэффициент оребрения труб
|
9-14,6 - 20
|
|
Площадь поверхности теплообмена, м 2
|
2 6 50- 9800
|
|
Давление условное, MПa
|
0,6- 1,6- 2,5- 4,0- 6,3
|
|
Число рядов труб в секции
|
4- 6 -8
|
|
Число ходов по трубам в секции
|
1- 2- 2а- 4- 4а- 8
|
|
Длина труб, м
|
6
|
|
Диаметр колеса вентилятора, мм
|
5000
|
|
Мощность электродвигателя номинальная, кВт
|
37- 55- 75
|
|
Число вентиляторов в аппарате
|
1
|
|
Масса аппарата, кг (в зависимости от типоразмера)
|
16550 - 39900
|
|
 |

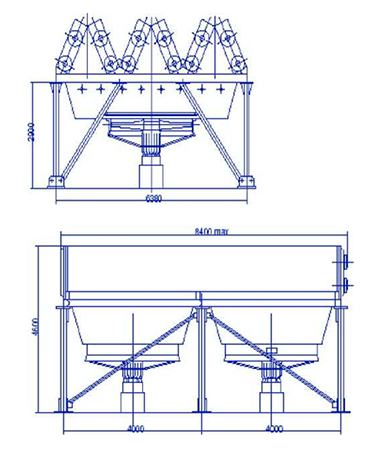

Аппараты воздушного охлаждения зигзагообразные АВЗ-Д
|
Техническая характеристика
|
|
|
Количество теплообменных секций, шт.
|
6
|
|
Коэффициент оребрения труб
|
9-14,6 - 20
|
|
Площадь поверхности теплообмена, м 2
|
3 528 - 12672
|
|
Давление условное, MПa
|
0,6- 1,6- 2,5- 4,0- 6,3
|
|
Число рядов труб в секции
|
4- 6 -8
|
|
Число ходов по трубам в секции
|
1- 2- 2а- 4- 4а- 8
|
|
Длина труб, м
|
8
|
|
Диаметр колеса вентилятора, мм
|
2800
|
|
Мощность электродвигателя номинальная, кВт
|
22- 30
|
|
Число вентиляторов в аппарате
|
2
|
|
Масса аппарата, кг (в зависимости от типоразмера)
|
2 1260 - 43300
|
|
 |

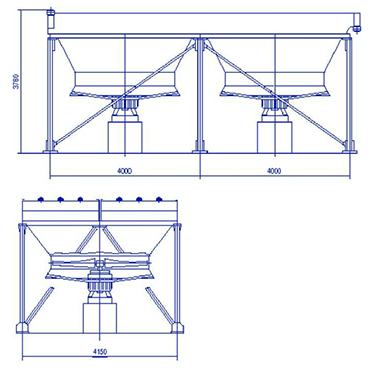

Аппараты воздушного охлаждения горизонтальные 1АВГ
|
Техническая характеристика
|
|
|
Количество теплообменных секций, шт.
|
2
|
|
Коэффициент оребрения труб
|
9- 20
|
|
Площадь поверхности теплообмена, м 2
|
848-4766
|
|
Давление условное, MПa
|
0,6- 1,6- 2,5- 4,0- 6,3
|
|
Число рядов труб в секции
|
4- 6
|
|
Число ходов по трубам в 4-х рядных секциях
Число ходов по трубам в 6-х рядных секциях
|
1- 2- 4
1-2-3-6
|
|
Длина труб, м
|
4-8
|
|
Диаметр колеса вентилятора, мм
|
2800
|
|
Мощность электродвигателя номинальная, кВт
|
22- 30
|
|
Число вентиляторов в аппарате
|
1- 2
|
|
Масса аппарата, кг (в зависимости от типоразмера)
|
6640 - 20120
|
|
 |

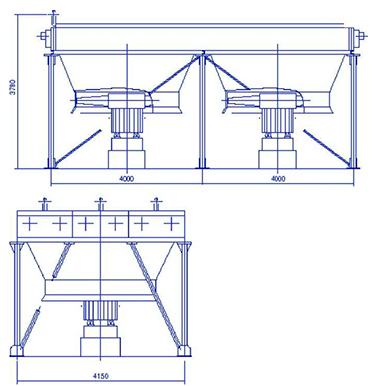

Аппараты воздушного охлаждения горизонтальные АВГ
|
Техническая характеристика
|
|
|
Количество теплообменных секций, шт.
|
3
|
|
Коэффициент оребрения труб
|
9- 14.6- 20
|
|
Площадь поверхности теплообмена, м 2
|
8 75 - 6336
|
|
Давление условное, MПa
|
0,6- 1,6- 2,5- 4,0- 6,3
|
|
Число рядов труб в секции
|
4- 6 -8
|
|
Число ходов по трубам в 4-х рядных секциях
Число ходов по трубам в 6-х рядных секциях
Число ходов по трубам в 8-х рядных секциях
|
1- 2- 2a- 4
1-2-2a-3-3a-6
1-2-2a-4-4a-8
|
|
Длина труб, м
|
4-8
|
|
Диаметр колеса вентилятора, мм
|
2800
|
|
Мощность электродвигателя номинальная, кВт
|
22- 30
|
|
Число вентиляторов в аппарате
|
1- 2
|
|
Масса аппарата, кг (в зависимости от типоразмера)
|
7230 - 25760
|
|
 |

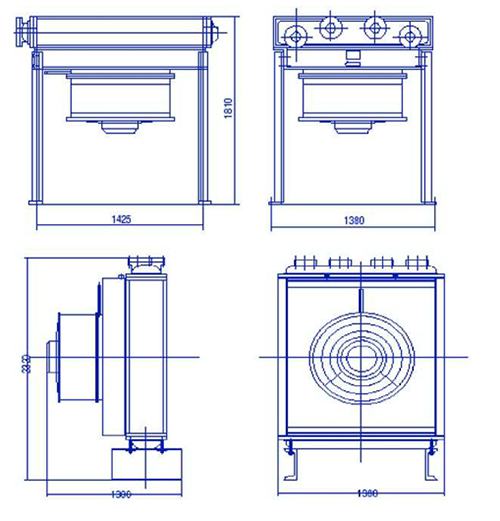

Аппараты воздушного охлаждения малопоточные АВМ
|
Техническая характеристика
|
|
|
Количество теплообменных секций, шт.
|
1
|
|
Коэффициент оребрения труб
|
9- 14.6- 20
|
|
Площадь поверхности теплообмена, м 2
|
105-815
|
|
Давление условное, MПa
|
0,6- 1,6- 2,5- 4,0- 6,3
|
|
Число рядов труб в секции
|
4-6 -8
|
|
Число ходов по трубам
|
1-2-3-4- 6-8
|
|
Длина труб, м
|
1 ,5 - 3
|
|
Диаметр колеса вентилятора, мм
|
800
|
|
Мощность электродвигателя номинальная, кВт
|
3
|
|
Число вентиляторов в аппарате
|
1-2
|
|
Масса аппарата, кг (в зависимости от типоразмера)
|
1176 - 3510
|
|
