Аппарат защиты от токов утечки унифицированный рудничный АЗУР.1МК

Аппарат АЗУР.1МК полностью заменяет аппараты АЗУР-1 и АЗУР-1М.

Аппарат защиты от токов утечки АЗУР.1МК (аппарат защиты унифицированный, рудничный, первого исполнения, микроконтроллерный, в дальнейшем – «аппарат защиты») предназначен для защиты людей от поражения электрическим током и других опасных последствий утечек тока на землю в электрических сетях трехфазного переменного тока частотой 50 Гц напряжением 380 и 660 В с изолированной нейтралью трансформатора.


Аппарат защиты встраивается в распределительные устройства низшего напряжения передвижных трансформаторных подстанций, применяемых в подземных выработках и на поверхности угольных и горнорудных предприятий.



Условия эксплуатации аппарата АЗУР.1МК

Вид климатического исполнения УХЛ, категория размещения 5 по ГОСТ 15150-69.
Номинальное значение климатических факторов – по ГОСТ 15543.1-89. При этом аппарат защиты предназначен для работы в следующих условиях:

• температура окружающего воздуха от -10 до +65°С;
• относительная влажность окружающего воздуха до 100 % (с конденсацией влаги) при температуре 35 °С;
• окружающая среда взрывоопасная по газу (метану) и угольной пыли, запыленность до 1200 мг/м3;
• отсутствие резких толчков (ударов и сильной тряски);
• рабочее положение в пространстве не регламентируется;
• номинальное значение внешних механических воздействующих факторов по ГОСТ 13516.1-90 для группы механического исполнения М1;
• аппарат обеспечивает нормальную работу при изменении напряжения сети от 85 до 110 % номинального значения.

Степень защиты корпуса аппарата IР54.

Технические характеристики

Номинальное напряжение защищаемой трехфазной сети переменного тока частотой 50 Гц, В	380/660
Напряжение питания аппарата, В	127
Изменение емкости сети, мкФ на фазу	от 0 до 1,0
Сопротивление срабатывания при симметричной трехфазной утечке, кОм на фазу, не менее:
при напряжении сети 380 В	10
при напряжении сети 660 В	30
Сопротивление срабатывания при однофазной утечке, кОм, не более:
при напряжении сети 380 В	15
при напряжении сети 660 В	20
Величина длительного тока утечки при изменении емкости сети от 0 до 1 мкФ на фазу, А, не более	0,025
Устройство шунтирования поврежденной фазы малым сопротивлением на землю в диапазоне изменения емкости сети от 0,1 до 1 мкФ должно снижать кратковременный ток до величины, А, не более	0,1
Сопротивление срабатывания в режиме предупредительного контроля изоляции	равно сопротивлению срабатывания аппарата в режиме реле утечки
Сопротивление автоматической деблокировки в режиме предупредительного контроля и блокировки, от сопротивления срабатывания, %, не более	150
Собственное время срабатывания аппарата защиты от токов утечки при сопротивлении однофазной утечки 1,0 кОм и емкости сети от 0 до 1,0 мкФ на фазу, с, не более	0,1
Собственное время срабатывания аппарата защиты при снижении напряжения на зажимах до 0,6 номинального напряжения сети, обусловленного возникновением междуфазных дуговых замыканий с касанием дугой стенок оболочек электрооборудования, с, не более	0,1
Время шунтирования поврежденной фазы на землю с момента появления однофазной утечки и емкости сети от 0 до 1,0 мкФ на фазу, с, не более	0,17
Потребляемая мощность, кВ•А, не более	0,025
Средний срок службы до списания, лет, не менее	5
Габаритные размеры аппарата защиты, (Ш x В x Г), мм	156х320х177
Масса аппарата защиты, кг, не более	8

Вид обслуживания – периодический контроль исправности аппарата защиты один раз в сутки.
Аппарат защиты выполняет функцию самоконтроля исправности элементов цепи контроля изоляции и защитного отключения, а также самотестирование работоспособности элементов схемы.

Состав изделия и комплектность поставки

В комплект поставки входит:

• аппарат защиты АЗУР.1МК 1 шт.
• руководство по эксплуатации 1 экз.
• килоомметр 1 шт. *
• информационный блок БИН.4МК, шт. **

* Комплектуется при поставках заводам-изготовителям шахтных передвижных трансформаторных подстанций.
** Комплектуется по специальному требованию заказчика.

Конструкция и устройство аппарата

Аппарат защиты АЗУР.1МК конструктивно выполнен в виде блока, устанавливаемого в распределительные устройства низшего напряжения трансформаторных передвижных подстанций. Аппарат защиты воздействует на расцепитель нулевого напряжения и независимый расцепитель автоматического выключателя передвижной трансформаторной подстанции.
Аппарат защиты состоит из выемной части, закрытой металлическим корпусом (рисунок 1).

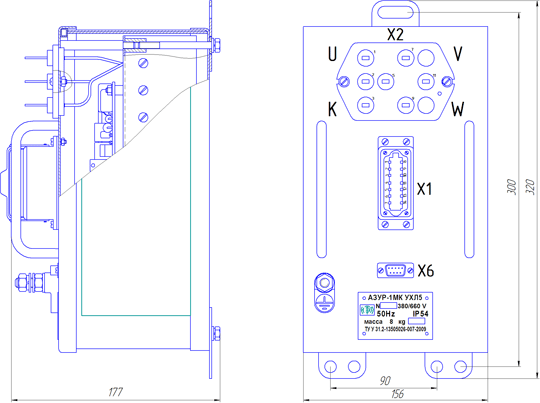

Рисунок 1 – Аппарат защиты от токов утечки АЗУР.1МК

На лицевой панели аппарата защиты установлены штепсельный разъем, токоведущие и заземляющий зажимы для подключения аппарата к трансформаторной подстанции.
На корпусе аппарата имеются кронштейны для его крепления в камере подстанции.

Функционально схема аппарата защиты состоит из устройства контроля сопротивления изоляции сети, устройства определения, выбора и шунтирования поврежденной фазы и устройства регистрации, отображения, хранения и передачи данных. Отображение данных измерения и произошедших событий осуществляется при помощи отдельного информационного блока, не входящего в состав блока защиты.

Штепсельные разъёмы X1 и X2 предназначены для внешних соединений и полностью взаимозаменяемы с аппаратом АЗУР-1 и АЗУР-1М.

Штепсельный разъем X6 предназначен для подключения информационного блока, отображающего текущее состояние аппарата и защищаемой сети, результаты измерений (сопротивления изоляции и времени срабатывания при проверке) и произошедшие события, а также передающего информацию в систему нижнего уровня АСУ ТП по интерфейсу RS-485 (протокол Modbus RTU) и УТАС.

Гарантии изготовителя

Предприятие-изготовитель гарантирует соответствие аппарата требованиям технических условий, при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных техническими условиями.
Срок гарантии устанавливается 1,5 года со дня ввода в эксплуатацию, но не более 2 лет со дня отгрузки потребителю.
