Аппарат защиты от токов утечки унифицированный рудничный АЗУР.4МК

Аппарат АЗУР.4МК полностью заменяет аппарат АЗУР-4.

Аппарат защиты от токов утечки АЗУР.4МК (аппарат защиты унифицированный, рудничный, четвертого исполнения, микроконтроллерный, в дальнейшем – «аппарат защиты») предназначен для защиты людей от поражения электрическим током и других опасных последствий утечек тока на землю в электрических сетях трехфазного переменного тока частотой 50 Гц напряжением 660 и 1140 В с изолированной нейтралью трансформатора.

Аппарат защиты встраивается в распределительные устройства низшего напряжения передвижных трансформаторных подстанций, применяемых в подземных выработках и на поверхности угольных и горнорудных предприятий.



Условия эксплуатации аппарата АЗУР.4МК

Вид климатического исполнения УХЛ, категория размещения 5 по ГОСТ 15150-69.
Номинальное значение климатических факторов – по ГОСТ 15543.1-89. При этом аппарат защиты предназначен для работы в следующих условиях:

• температура окружающего воздуха от -10 до +65°С;
• относительная влажность окружающего воздуха до 100 % (с конденсацией влаги) при температуре 35 °С;
• окружающая среда взрывоопасная по газу (метану) и угольной пыли, запыленность до 1200 мг/м3;
• отсутствие резких толчков (ударов и сильной тряски);
• рабочее положение в пространстве не регламентируется;
• номинальное значение внешних механических воздействующих факторов по ГОСТ 13516.1-90 для группы механического исполнения М1;
• аппарат обеспечивает нормальную работу при изменении напряжения сети от 85 до 110 % номинального значения.

Степень защиты корпуса аппарата IР54.

Технические характеристики

Номинальное напряжение защищаемой трехфазной сети переменного тока частотой 50 Гц, В	660/1140
Напряжение питания аппарата, В	127
Изменение емкости сети, мкФ на фазу	от 0 до 1,0
Сопротивление срабатывания при симметричной трехфазной утечке, кОм на фазу, не менее:
при напряжении сети 660 В	30
при напряжении сети 1140 В	60
Сопротивление срабатывания при однофазной утечке, кОм, не более:
при напряжении сети 660 В	20
при напряжении сети 1140 В	50
Величина длительного тока утечки при изменении емкости сети от 0 до 1 мкФ на фазу, А, не более	0,025
Устройство шунтирования поврежденной фазы малым сопротивлением на землю в диапазоне изменения емкости сети от 0,1 до 1 мкФ должно снижать кратковременный ток до величины, А, не более	0,1
Сопротивление срабатывания в режиме предупредительного контроля изоляции	равно сопротивлению срабатывания аппарата в режиме реле утечки
Сопротивление автоматической деблокировки в режиме предупредительного контроля и блокировки, от сопротивления срабатывания, %, не более	150
Собственное время срабатывания аппарата защиты от токов утечки при сопротивлении однофазной утечки 1,0 кОм и емкости сети от 0 до 1,0 мкФ на фазу, с, не более
основной защиты при напряжении сети 660 В	0,1
основной защиты при напряжении сети 1140 В	0,07
резервной защиты	0,2
Собственное время срабатывания аппарата защиты при снижении напряжения на зажимах до 0,6 номинального напряжения сети, обусловленного возникновением междуфазных дуговых замыканий с касанием дугой стенок оболочек электрооборудования, с, не более	0,1
Время шунтирования поврежденной фазы на землю с момента появления однофазной утечки и емкости сети от 0 до 1,0 мкФ на фазу, с, не более	0,17
Потребляемая мощность, кВ•А, не более	0,025
Средний срок службы до списания, лет, не менее	5
Габаритные размеры аппарата защиты, (Ш x В x Г), мм	156х320х177
Масса аппарата защиты, кг, не более	8

Вид обслуживания – периодический контроль исправности аппарата защиты один раз в сутки.
Аппарат защиты выполняет функцию самоконтроля исправности элементов цепи контроля изоляции и защитного отключения, а также самотестирование работоспособности элементов схемы.

Состав изделия и комплектность поставки

В комплект поставки входит:

• аппарат защиты АЗУР.1МК 1 шт.
• руководство по эксплуатации 1 экз.
• информационный блок БИН.4МК, шт. **

* Комплектуется при поставках заводам-изготовителям шахтных передвижных трансформаторных подстанций.
** Комплектуется по специальному требованию заказчика.

Конструкция и устройство аппарата

Аппарат защиты АЗУР.1МК конструктивно выполнен в виде блока, устанавливаемого в распределительные устройства низшего напряжения трансформаторных передвижных подстанций. Аппарат защиты воздействует на расцепитель нулевого напряжения и независимый расцепитель автоматического выключателя передвижной трансформаторной подстанции.
Аппарат защиты состоит из выемной части, закрытой металлическим корпусом (рисунок 1).

При несрабатывании автоматического выключателя, аппарат защиты выдает сигнал на отключение высоковольтной ячейки, питающей данную подстанцию.

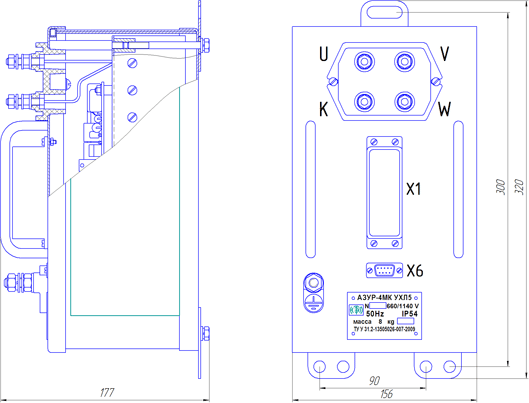

Рисунок 1 – Аппарат защиты от токов утечки АЗУР.4МК

На лицевой панели аппарата защиты установлены штепсельный разъем, токоведущие и заземляющий зажимы для подключения аппарата к трансформаторной подстанции.
На корпусе аппарата имеются кронштейны для его крепления в камере подстанции.

Функционально схема аппарата защиты состоит из устройства контроля сопротивления изоляции сети, устройства определения, выбора и шунтирования поврежденной фазы и устройства регистрации, отображения, хранения и передачи данных. Отображение данных измерения и произошедших событий осуществляется при помощи отдельного информационного блока, не входящего в состав блока защиты.

Клеммы К, U, V, W и штепсельный разъем X1 предназначены для внешних соединений и полностью взаимозаменяемы с аппаратом АЗУР-4.
Штепсельный разъем X6 предназначен для подключения информационного блока, отображающего текущее состояние аппарата и защищаемой сети, результаты измерений (сопротивления изоляции и времени срабатывания при проверке) и произошедшие события, а также передающего информацию в систему нижнего уровня АСУ ТП по интерфейсу RS-485 (протокол Modbus RTU) и УТАС.

Гарантии изготовителя

Предприятие-изготовитель гарантирует соответствие аппарата требованиям технических условий, при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных техническими условиями.
Срок гарантии устанавливается 1,5 года со дня ввода в эксплуатацию, но не более 2 лет со дня отгрузки потребителю.
