Автоматизированная система контроля очистных сооружений (далее «АСК очистных сооружений» или «система») предназначена для управления технологическим процессом очистных сооружений, контроля технологических параметров, а также поддержания оптимального режима работы резервуаров-отстойников.
Автоматизированная система контроля очистных сооружений построена на базе двух подсистем: типовое решение АСУ резервуарного парка (см. соответствующий раздел настоящего каталога) и типовое решение АСК КНС (см. соответствующий раздел настоящего каталога).
Отличиями от приложений других разработчиков являются:
- измерение уровней и уровней раздела сред многофазных жидкостей-
- взаимодействие подсистем по установленному алгоритму-
- управление парком запорной арматуры по регламенту Заказчика.
Система представляет собой типовое решение по контролю и управлению очистными сооружениями. Структурная схема системы дана на рисунке 1.
Конфигурация объекта: 8 емкостей с электрозадвижками, 2 насоса уловленной нефти, 2 насоса пластовой воды, учет расхода по 4 измерительным линиям трубопровода.

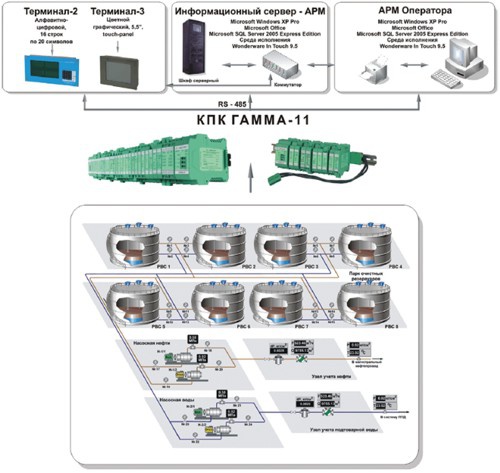

Рисунок 1 - Структурная схема автоматизированной системы контроля
очистных сооружений
2 Состав
В состав системы входят:
- сигнализатор уровня ультразвуковой СУР-5 - до 12 шт.-
- датчик температуры многоточечный ДТМ2-1 - по 1 шт. на резервуар-
- датчик уровня ультразвуковой ДУУ2М-12 - по 1 шт. на резервуар-
- блок питания изолированный БПИ1 - 2 шт.-
- комплекты модулей контроллера промышленного комбинированного ГАММА-11 (далее «КПК ГАММА-11») в соответствии с таблицей 1-
- один из пультов управления и визуализации (Терминал-2 или Терминал-3 КПК ГАММА-11) в соответствии с таблицей 2-
- шкаф автоматики (арматура, источник бесперебойного питания и прочее)-
- программное обеспечение КПК ГАММА-11.
Таблица 1
№ |
Наименование модуля |
Состав комплектов модулей |
|
Комплект 1 |
Комплект 2 |
||
1 |
Модуль процессора МП7 |
1 |
2 |
2 |
Блок питания изолированный БПИЗ |
2 |
2 |
3 |
Модуль интерфейса термометров МИТ2 |
- |
5 |
4 |
Модуль ввода МВ2 |
- |
2 |
5 |
Модуль сопряжения с датчиками МСД2 |
4 |
4 |
6 |
Модуль ключей МКЗ |
4 |
2 |
7 |
Модуль расхода МР2 |
- |
2 |
8 |
Модуль токовых выходов МТВЗ |
1 |
4 |
9 |
Заглушка правая/левая |
2 |
4 |
Таблица 2
№ |
Наименование терминала |
Краткая характеристика терминала |
1 |
Терминал-2 |
Алфавитно-цифровой, 16 строк по 20 символов |
2 |
Терминал-3 |
Цветной графический, 5,5 ", touch-panel |
3 Описание работы системы
АСК очистных сооружений обеспечивает:
- измерение уровня раздела фаз-
- измерение текущего уровня-
- измерение температуры в нескольких, определенных по высоте, точках-
- измерение гидростатического давления в резервуарах-отстойниках-
- управление и контроль насосных агрегатов-
- измерение давления, температуры на выходе узлов учета нефти и подтоварной воды-
- мгновенный и нарастающий расход по 4 линиям-
- автоматическое отслеживание аварийных ситуаций и выдачу предупреждающих сообщений о переходе уровней нефтепродуктов через предельно допустимые значения-
- хранение полученных данных в течение установленного периода времени-
- представление полученных данных в графической и текстовой форме-
- расчет текущего объема нефтепродуктов в резервуарах.
4 Дополнительная информация
4.1 Конфигурация системы может быть адаптирована под требования Заказчика посредством изменения номенклатуры модулей КПК ГАММА-11 и числа каналов ввода/вывода.
4.2 Дополнительно, по отдельному техническому заданию Заказчика, в комплект поставки системы могут быть включены:
- АРМ оператора, реализованный на персональной или промышленной ЭВМ-
- информационный сервер-
- прикладное программное обеспечение на базе SCADA системы Wonderware InTouch™ (типовые или специализированные решения в соответствии с техническим заданием Заказчика).
