Аппаратура сигнализации и связи шахтного подъёма

Структура условного обозначения

АСШП-X-XX У5

А - аппаратура

С - связи и сигнализации

Ш - шахтного

П - подъема

X - тип подъема: «К» клетьевой, «С» скиповой

XX - количество обслуживаемых горизонтов

У - климатическое исполнение по ГОСТ 15150-69

5 - категория размещения по ГОСТ 15150-69

Пример заказа устройства: «АСШП-K-02 У5, ДИГ 656131.030».

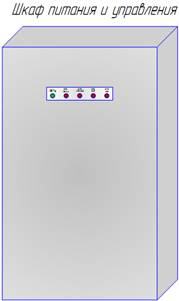

СОСТАВ АППАРАТУРЫ

Таблица 1 - Составные части аппаратуры и виды их исполнения.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Температура окружающей среды:

• для составных частей, располагаемых в машинном отделении, от + 1 до 40? С-
• для составных частей, устанавливаемых на нулевой площадке, от - 20 до + 35? С-
• для составных частей, устанавливаемых на приёмных площадках горизонтов, от - 5 до + 35?С.

Относительная влажность окружающего воздуха при температуре (25 ± 2)?С, (98 ± 2) %.

Номинальные значения механических внешних воздействующих факторов по ГОСТ 17518.1 для группы механического исполнения М1.

УСТРОЙСТВО И РАБОТА

Аппаратура обеспечивает выполнение следующих функций:

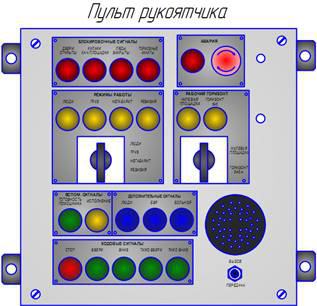

1. задание с пульта сигнализации рукоятчика режимов работы подъёмной установки («Груз», «Люди», «Негабарит», «Ревизия»)-

2. задание с пульта сигнализации машиниста скипового подъёма режимов работы («Груз», «Ревизия»)-

3. задание с пульта сигнализации рукоятчика адреса клети, т.е. горизонта, к которому адресуется клеть и которому предоставляется право подачи ходовых сигналов-

4. задание с пульта сигнализации машиниста скипового подъёма рабочего горизонта (загрузки, откуда вывозится горная масса)-

5. сигнализация установленных режимов работы и рабочих горизонтов на всех пультах сигнализации-

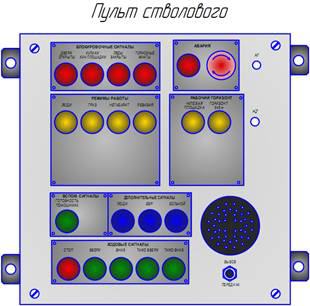

6. подача ходовых сигналов «Вверх», «Вниз», «Тихо вверх», «Тихо вниз» с пульта сигнализации стволового только того горизонта, которому с пульта сигнализации рукоятчика предоставлена такая возможность-

7. подача ходовых сигналов при помощи кнопок с надписями «Вверх», «Вниз», «Тихо вверх», «Тихо вниз»-

8. подача дополнительных предупредительных сигналов при помощи кнопок с надписями «Люди», «БВР», «Больной»-

9. подача ходовых сигналов и сигнала «Стоп» тяговым выключателем (традиционные кодовые сигналы)-

10. передача поданных ходовых сигналов с пульта сигнализации стволового на пульт сигнализации рукоятчика с возможностью их трансляции рукоятчиком на пульт сигнализации машиниста подъёма-

11. одновременное поступление сигналов от стволового рабочего горизонта на пульты сигнализации рукоятчика и машиниста подъёма при условии пуска подъёмной машины машинистом по поступлению дополнительного исполнительного сигнала («Исполнение») от рукоятчика-

12. прямая подача сигнала «Стоп» в машинное отделение с любого пульта сигнализации-

13. подача сигнала «Готов» с пультов сигнализации помощников стволовых и рукоятчика на пульт сигнализации соответствующего стволового или рукоятчика-

14. блокировка подачи ходовых команд с пультов сигнализации стволового и рукоятчика до получения сигнала готовности от их помощников (если к пультам сигнализации стволового и рукоятчика подключены пульты помощников)-

15. подача на одноконцевых скиповых подъёмных установках сигналов «Пуск» с мест загрузки и разгрузки скипов- при этом на многогоризонтных подъёмах должна разрешаться подача сигнала с загрузки рабочего горизонта-

16. подача сигнала «Пуск» и его передачу на пульт сигнализации машиниста подъёма на двухконцевых скиповых подъёмах трансляционным или комбинированным способом-

17. подача сигнала «Авария» с пультов сигнализации рукоятчика, стволовых и их помощников с прямой передачей на пульт сигнализации машиниста подъёма и с воспроизведением его на всех пультах сигнализации-

18. отображение сигналов режима работы и номера горизонта, которому разрешена работа, подсветкой или указанием источником света соответствующей надписи с однократным звуковым сигналом, сопровождающим перемену этих сигналов.

19. выдача сигналов режима работы и номера горизонтов (в форме «сухого контакта») для использования в цепях управления и защиты подъёмных установок-

20. отображение ходовых сигналов и сигнала «Стоп» в световой и звуковой формах- при этом световая составляющая сигнала предъявляется подсветкой или указанием источника света соответствующей надписи, а звуковая компонента автоматическим воспроизведением традиционных кодовых звуковых сигналов-

21. дублирование отображения ходовых сигналов и сигнала «Стоп» на пульте машиниста с помощью семисегментного индикатора. Отображаемая цифра равна количеству традиционных кодовых звуковых сигналов.

22. оперативный просмотр на пульте машиниста последних поданных ходовых сигналов (до 9 команд)-

23. фиксация (сохранение) световой компоненты ходового сигнала до момента поступления сигнала «Стоп»-

24. блокировка подачи очередного ходового сигнала, минуя сигнал «Стоп»-

25. отображение сигнала «Авария» светом и звуком-

26. фиксация (сохранение) световой компоненты сигнала «Авария» до момента его отмены»-

27. отмена сигнала «Авария» только с того пульта сигнализации, с которого он был подан-

28. отключение звуковой компоненты сигнала «Авария» с пульта сигнализации машиниста подъёма-

29. обеспечение готовности к действию цепи звуковой компоненты сигнала «Авария» после его отмены-

30. выдача команды (в форме «сухого контакта») при подаче сигнала «Авария» для использования в цепях защиты подъёмной установки-

31. с охранение при подаче сигнала «Авария» отображения на пультах сигнализации сигналов режима работы, номера рабочего горизонта и последней ходовой команды-

32. сигнализация положения (или состояния) механизмов и оборудования шахтного подъёма: стволовых дверей, посадочных устройств (кулаков, качающихся площадок), заполнении бункера загрузочного устройства, заполнении приёмного бункера, секторного затвора, недопустимого поднятия петли уравновешивающего каната, выдёргивания тормозных канатов-

33. сигнализация положения (или состояния) механизмов и оборудования шахтного подъёма каждого горизонта на пульте машиниста-

34. контроль исправности цепей передачи сигналов «Стоп» и «Авария» (непрерывный или периодический) с быстродействием не более 0,25 с-

35. автоматическое включение сигналов «Стоп» и «Двери» при открывании стволовых дверей- исключение возможности подачи ходовых команд при открытых стволовых дверях во всех режимах (за исключением режима «Негабарит»)-

36. на пульте машиниста в режиме «Негабарит» разные тональности звуковых сигналов ходовых команд от рукоятчика и стволовых-

37. индикация наличия связи между составными частями аппаратуры на пульте сигнализации машиниста-

38. подключение к внешнему регистратору данных (по желанию заказчика)-

39. подключение к персональному компьютеру для отображения работы сигнализации и сохранения файла истории (по желанию заказчика)-

40. блокировку несанкционированного доступа к изменению введенных исходных данных и настроек аппаратуры-

41. двухсторонняя громкоговорящая связь: машинист подъема - рукоятчик, рукоятчик - стволовые (или операторами загрузки и разгрузки на скиповых подъёмах)- данная функция может выполняться обособленными средствами, не входящими в комплект аппаратуры и имеющими разрешение на применение на угольных шахтах-

42. наличие многотонального акустического сигнала вызова на связь.

43. подключение дополнительных постов голосовой связи при проведении ремонтных работ подъемной машины.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 2 - Показатели назначения и технического уровня аппаратуры

* - может быть увеличено по требованию заказчика.

Аппаратура может изготавливаться в модификациях для клетевого и скипового подъёма. Допускается унифицированное исполнение составных частей аппаратуры для всех типов подъёмов с возможностью активации органов управления и сигнальных устройств, применительно к условиям конкретного подъёма на этапе пуско-наладочных работ при вводе аппаратуры в эксплуатацию.

Элементы крепления составных частей аппаратуры имеют антикоррозийное покрытие, соответствующее условиям эксплуатации в атмосфере типа II по ГОСТ 15150.

НАДЁЖНОСТЬ

Аппаратура должна соответствует показателям надёжности по ГОСТ 20.39.312 и ГСТУ 3-09-95:

• Средняя наработка на отказ, не менее 10 000 ч-
• Срок службы до списания, не менее 8 лет.

ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Гарантийный срок - 12 месяцев с момента ввода устройств в эксплуатацию, но не более 18 месяцев со дня поставки.
