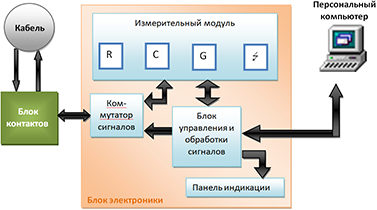

Описание: Автоматический стенд испытаний многожильного кабеля предназначен для проведения приемосдаточных испытаний в ОТК многожильных кабелей. Конструкция и схема прибора рассчитаны на 50 одновременно участвующих в измерениях рабочих пар (минимальное количество не ограничивается), диаметром от 0.32 до 0.7 мм, длина кабеля от 200 до 4000 м. Данное изделие производится по индивидуальному техническому заданию, в котором определяются конфигурация системы, техничиские характеристики, марки испытуемых кабелей! Назначение и функции изделия: • Измерение сопротивления токопроводящих жил методом электронного вольтметра, с погрешностью не выше 0.2% • Измерение рабочих емкостей при парной скрутке, методом преобразования комплексного сопротивления в напряжение, максимально допустимая погрешность 2% • Обнаружение обрывов жил и экрана; обнаружение контакта между жилами, жилами и экраном • Измерение сопротивления изоляции методом электронного вольтметра; погрешность не боле 5% • Проведение высоковольтных испытаний жила-жила и жила-экран постоянным напряжением, в течение 1 минуты каждой жилы (или пары) с контролем искры пробоя и тока утечки • Результаты измерений автоматически корректируются с учетом температуры окружающей среды и приводятся к длине 1 км кабеля • Вывод результатов на принтер через персональный компьютер в виде протокола испытаний Испытательные операции выполняются при минимальном участии человека. Ввод первичной информации – задания для испытаний, осуществляется через ПК. Функциональная схема испытательного стенда: Конструктивно стенд состоит из блока электроники и блока контактов (измерительного барабана). Блок электроники включает в себя измерительный модуль, коммутатор, узел обработки и управления. Испытуемый кабель находится в намотанном состоянии на барабане, с обеих сторон его концы выведены наружу, и каждая жила предварительно очищена от изоляции. Блок контактов находится в непосредственной близости к одному из концов кабеля. Конструктивно данный блок выполнен в виде плоской панели с размещенными по окружности зажимами. Каждая жила ближнего конца кабеля закрепляется в зажим вручную. С помощью моторизованной подвижной контактной группы автоматически осуществляется выбор жил, участвующих в измерениях. Цифровые значения преобразованных сигналов первоначально обрабатываются в блоке электроники и по последовательному интерфейсу передаются на персональный компьютер для обработки, архивации и отображения. Для отображения текущего состояния измерительной системы служит панель индикации. Программное обеспечение персонального компьютера осуществляет отображение результатов измерений, предоставляет возможность оператору управлять ходом процесса (пуск, пауза, сброс, загрузка задания и т.д.), составляет протокол испытаний и осуществляет вывод его на печать. Технические характеристики: (на примере испытательного стенда телефонного кабеля) |
Рабочие параметры | |
---|---|
Марки испытуемых кабелей | оговариваются при заказе |
Диаметр испытуемых жил | 0.3 – 0.7 мм |
Ограничения длины испытуемого кабеля | |
при измерении сопротивления жилы | 100 - 4000 м |
при измерении емкости пары | 100 - 2000 м |
при измерении сопротивления изоляции | 200 -2000 м |
при высоковольтных испытаниях жила-жила и жила-экран | до 2000 м |
Измерение сопротивления жилы | |
Выполняется с точностью 0.2 % по четырехзажимной схеме подключения. При полной загрузке стенда (102 жилы) измерение выполняется последовательно непрерывно, начиная с первой и заканчивая сто второй жилой, без участия оператора. Время измерения 102 жил кабеля не превышает 30 мин. |
|
Измерение емкости пары | |
Измерение емкости пары выполняется с точностью 2%. Измерение выполняется непрерывно, последовательно, начиная с первой и заканчивая пятьдесят первой парой, без участия оператора. Время измерения при полной загрузке стенда (51 пара) не превышает 20 мин. |
|
Измерение сопротивления изоляции | |
Измерительное постоянное напряжение 180 В прикладывается между измеряемой жилой и всеми остальными, соединенными с экраном жилами, в течение 1 мин. При измерении сопротивления изоляции обнаруживаются так же короткие замыкания между жилами и между жилами и экраном (при его наличии). Время измерения жил внешнего круга не превышает 55 мин. |
|
Высоковольтные испытания жила-экран | |
Данный тип испытаний проводится при необходимости в два этапа. Сначала определяется вообще наличие пробитых жил. Напряжение 750 В прикладывается к экрану относительно соединенных вместе жил в течение 1 мин. При наличии брака выполняется второй этап – поиск бракованной жилы. При этом напряжение поочередно прикладывается к каждой жиле относительно экрана, в течение 1 мин. Остальные жилы отключены и изолированы. Результат может быть трех типов: «испытан», «утечка», «пробой». Отчет ведется по каждой проверенной жиле. |
|
Высоковольтные испытания жила-жила | |
Данный тип испытаний производится без вмешательства оператора следующим образом: все жилы в барабане ( кроме испытуемой и экрана ) объединяются между собой и между ними и испытуемой жилой прикладывается напряжение 1.5 кВ в течение 1 мин (программируемая кривая роста напряжения). Испытуемыми являются все первые номера жил каждой пары. При испытании раздельно детектируется искровой пробой изоляции и утечка тока в изоляции . Результат испытаний может быть трех типов: «испытан», «утечка», «пробой». |
|
Питание | |
Напряжение питания | 220 В ± 10 % 50 Гц |
Потребляемая мощность | 350 ВА |
Конструктивные параметры | |
Степень защиты | IP00 (измерительный барабан) IP40 (блок электроники) |
Рабочая температура | +5…+40 град С |
Габаритные размеры (высота х ширина х глубина) |
800х600х600 мм (измерительный барабан) |
