Трансформаторы 2ТСВ-100/6, 2ТСВ-160/6, 2ТСВ-250/6, 2ТСВ-400/6, 2ТСВ-630/6 предназначены для электроснабжения трехфазным током электроприемников, устанавливаемых в подземных выработках, опасных по газу (метану) или пыли.
Вид климатического исполнения трансформаторов-УХЛ5 по ГОСТ 15150.
Технические характеристики
|
наименование параметра
|
Норма для типоисполнения
|
||||
|
2ТСВ-100/6
|
2ТСВ-160/6
|
2ТСВ-250/6
|
2ТСВ-400/6
|
2ТСВ-630/6
|
|
| Номинальная мощность, кВ·А |
100
|
160
|
250
|
400
|
630
|
| Частота, Гц |
50
|
50
|
50
|
50
|
50
|
| Номинальное высшее напряжение (ВН), кВ |
6
|
6
|
6
|
6
|
6
|
| Способ регулирования напряжения |
ПБВ
|
ПБВ
|
ПБВ
|
ПБВ
|
ПБВ
|
| Диапазон регулирования |
±5
|
±5
|
±5
|
±5
|
±5
|
| Номинальное низшее напряжение (НН), кВ |
0,4-
0,69 |
0,4-
0,69 |
0,4-
0,69 |
0,4-
0,69 |
0,4-
0,69 |
| Схема и группа соединения обмоток |
У/Д-11-
У/У-0 |
У/Д-11-
У/У-0 |
У/Д-11-
У/У-0 |
У/Д-11-
У/У-0 |
У/Д-11
|
| Напряжение короткого замыкания, приведенное к температуре 115 °С, % |
3,3
|
3,3
|
3,3
|
3,5
|
3,5
|
| Потери короткого замыкания, приведенные к температуре 115 °С, кВт |
1,31
|
1,8
|
2,33
|
3,47
|
4,93
|
| Ток холостого хода, % |
3,2
|
2,6
|
2,3
|
1,5
|
1,3
|
| Потери холостого хода, кВт |
0,65
|
0,86
|
1,25
|
1,60
|
2
|
Условия эксплуатации:
- температура окружающей среды – от -10 °С до +35 °С-
- верхнее значение относительной влажности окружающей среды – (98 ± 2) % при температуре (35 ± 2) °С-
- окружающая среда взрывоопасная по газу (метану) и (или) пыли, запыленность до 1000 мг/м3-
Трансформатор должен включать в себя: активную часть, оболочку, вводные устройства со стороны ВН и НН, ходовую часть, выполненную в виде салазок, к которым крепятся колесные пары для передвижения трансформатора по колее шириной 900, 750 или 600 мм.
Трансформаторы в части электродинамической и термической стойкости должны выдерживать мощность короткого замыкания 100000 В·А.
|

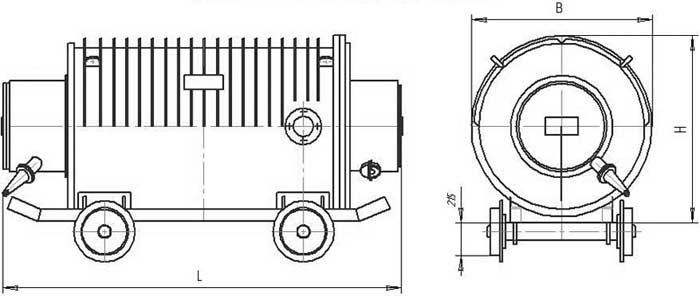

Типоисполнение
|
L
|
B
|
H
|
Масса, кг
|
| 2ТСВ-100/6 |
2190
|
980
|
1005
|
1350
|
| 2ТСВ-160/6 |
2190
|
990
|
1010
|
1600
|
| 2ТСВ-250/6 |
2320
|
990
|
1010
|
1950
|
|

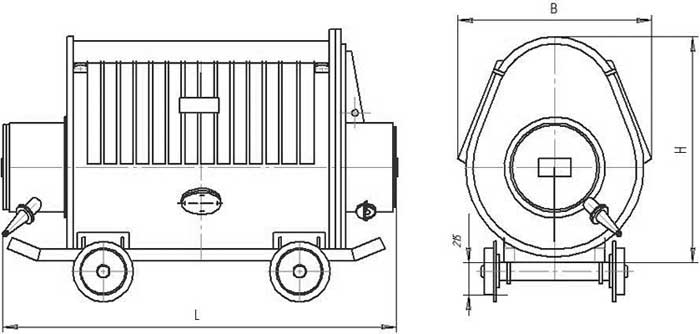

Типоисполнение
|
L
|
B
|
H
|
Масса, кг
|
| 2ТСВ-400/6 |
2450
|
1020
|
1285
|
2750
|
| 2ТСВ-630/6 |
2620
|
1020
|
1355
|
3610
|
