Аппараты защиты от токов утечки унифицированные рудничные АЗУР.1, АЗУР.2, АЗУР.3
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
130-190-2717
Производитель:
Статус поставщика:
На правах представителя
Сертификат:
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0
Аппарат защиты от токов утечки АЗУР предназначенный для защиты людей от поражения электрическим током и других опасных последствий утечек тока на землю в электрических сетях трехфазного переменного тока частотой 50 Гц напряжением 380 и 660 В с изолированной нейтралью трансформатора, применяемый в подземных выработках и на поверхности угольных и горнорудных предприятий в условиях холодного, умеренного и тропического климата.
Аппарат имеет три варианта исполнения: АЗУР.1 конструктивно выполнен в виде блока, устанавливаемого в распределительное устройство низкого напряжения (РУНН) шахтной передвижной трансформаторной подстанции типа ТСВП или ТСШВП и может воздействовать как на расцепитель нулевого напряжения, так и на независимый расцепитель, а также на оба расцепителя одновременно автоматического выключателя А-3700.
Аппарат АЗУР.1 заменяет аппарат АЗПБ и АЗШ.1.
Аппарат Азур.1
АЗУР.2 конструктивно выполнен в виде блока, устанавливаемого в распределительное устройство низкого напряжения (РУНН) шахтной передвижной трансформаторной подстанции типа ТКШВП и ТСШВП, и может воздействовать на автоматический выключатель аналогично аппарату АЗУР.1 или на независимый расцепитель автоматического выключателя АВ или АВМ.(АВМУ). Аппарат АЗУР.2 заменяет аппарат БЗП-1А и АЗШ-2.
АЗУР.3 конструктивно выполнен в отдельной взрывонепроницаемой оболочке и может воздействовать на независимый расцепитель автоматического выключателя. Аппарат АЗУР.3 заменяет аппарат АЗАК-380/660 и АЗШ-3.
Аппарат Азур.3
Технические характеристики
|
Наименование основныхпараметров и размеров
|
Норма
|
||
|
АЗУР.1
|
АЗУР.2
|
АЗУР.3
|
|
| Исполнение (уровень и вид взрывозащиты) |
–
|
–
|
РВ, 3В
|
| Степень защиты |
–
|
–
|
IP54
|
| Номинальное напряжение защищаемой трехфазной сети переменного тока частотой 50 Гц, В |
380/660
|
380/660
|
380/660
|
| Потребляемая мощность, кВ А, не более |
0,13
|
0,13
|
0,13
|
| Сопротивление срабатывания при симметричной трехфазной утечке (критическое сопротивление изоляции) и емкости сети от 0 до 1 мкФ на фазу, кОм на фазу, не менее
|
|||
| при напряжении 380 В |
10
|
10
|
10
|
| при напряжении 660 В |
30
|
30
|
30
|
| Сопротивление срабатывания при однофазной утечке и емкости сети от 0 до 1 мкФ на фазу, кОм, не более | |||
| при напряжении 380 В |
12
|
12
|
12
|
| при напряжении 660 В |
20
|
20
|
20
|
| Собственное время срабатывания аппарата при сопротивлении однофазной утечки 1 кОм и емкости сети от 0 до 1 мкФ на фазу, С, не более |
0,1
|
0,1
|
0,1
|
| Длительный ток утечки при изменении емкости сети от 0 до 1мкФ на фазу, А, не более |
0,025
|
0,025
|
0,025
|
| Кратковременный ток через однофазную утечку сопротивлением 1 кОм в диапазоне изменения сопротивления изоляции от 0 до критического значения и емкости сети от 0 до 1 мкФ на фазу, А, не более |
0,1
|
0,1
|
0,1
|
| Сопротивление срабатывания в режиме блокировочного реле утечки (БРУ), не менее |
сопротивления
срабатывания аппарата в режиме реле утечки (РУ) |
сопротивления
срабатывания аппарата в режиме реле утечки (РУ) |
–
|
| Сопротивление автоматической деблокировки в режиме БРУ, %, от сопротивления срабатывания, не более |
150
|
150
|
–
|
| Минимальное напряжение сети, при котором обеспечивается функционирование компенсатора от номинального, не более |
0,5 Uном
|
0,5 Uном
|
0,5 Uном
|
| Габаритные размеры, мм, не более |
335х275х250
|
400х275х250
|
620х500х440
|
| Масса, кг, не более |
17
|
18
|
70
|
Аппарат обеспечивает нормальную работу при отклонениях напряжения в сети от 85 до 110 % его номинального значения.
Схема контроля изоляции и защитного отключения составлена таким образом, чтобы при выходе из строя элементов цепей контроля изоляции и защитного отключения происходило отключение сети или изменение сопротивления срабатывания, приводящее к сохранению величины длительного тока утечки не более 0,025 А.
Срок службы аппарата 5 лет.
Аппарат АЗУР.1
Аппарат конструктивно выполнен в виде блока, устанавливаемого в распределительное устройство низшего напряжения шахтной передвижной трансформаторной подстанции типа ТСВП или ТСШВП, и может воздействовать как на расцепитель нулевого напряжения, так и на независимый расцепитель, а также на оба расцепителя одновременно автоматического выключателя А3700. Аппарат АЗУР.1, (рисунок 2), состоит из выемной части, заключенной в металлический корпус. На лицевой панели установлены штепсельные разъемы для подключения аппарата к подстанции ТСШВП. Часть электрической схемы аппарата АЗУР.1 смонтирована на печатных платах. На корпусе имеются кронштейны для крепления аппарата в камере подстанции. Килоомметр устанавливается на специальной панели в распределительном устройстве РУНН и подсоединяется к аппарату АЗУР.1.

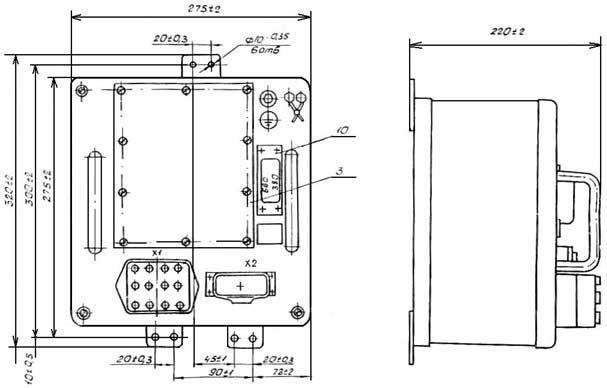

Аппарат Азур.1
Аппарат АЗУР.1 состоит из устройства контроля сопротивления изоляции и устройства автоматической компенсации емкостей составляющей тока утечки.
Аппарат АЗУР.2
Аппарат конструктивно выполнен в виде блока, устанавливаемого в распределительное устройство низкого напряжения (РУНН) шахтной передвижной трансформаторной подстанции типа ТКШВП и ТСШВП и может воздействовать на автоматический выключатель аналогично аппарату АЗУР.1 или на независимый расцепитель автоматического выключателя АВ или АВМ (АВМУ).

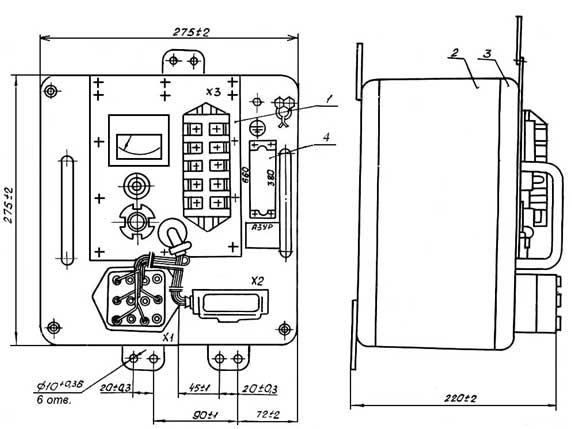

Аппарат Азур.2
Аппарат АЗУР.2 (рисунок 2), состоит из выемной части, заключенной в металлический корпус, и панели сигнализации. На лицевой панели крепятся штепсельные вилки для подключения внешних жгутов. Часть электрической схемы аппарата АЗУР.2 смонтирована на печатных платах, остальная – на панелях. На корпусе имеются кронштейны для крепления аппарата в камере подстанции.
Килоомметр, кнопка «Проверка», лампа Н1, клеммник размещенные на специальной панели, устанавливаются на лицевой панели аппарата. В распределительном устройстве РУНН аппарат АЗУР.2 подключается согласно схеме соединений.
Аппарат АЗУР.2 состоит из устройства контроля сопротивления изоляции, устройства автоматической компенсации емкостной составляющей тока утечки и блока тепловой защиты.
Устройство контроля сопротивления изоляции аппарата АЗУР.2 аналогично этому устройству аппарата АЗУР.1.
Аппарат АЗУР.2 состоит из устройства контроля сопротивления изоляции и устройства автоматической компенсации емкостей составляющей тока утечки.
Аппарат АЗУР.3
Аппарат конструктивно выполнен в отдельной взрывонепроницаемой оболочке и может воздействовать на независимый расцепитель автоматического выключателя. Аппарат АЗУР.3 не обеспечивает функцию БРУ.

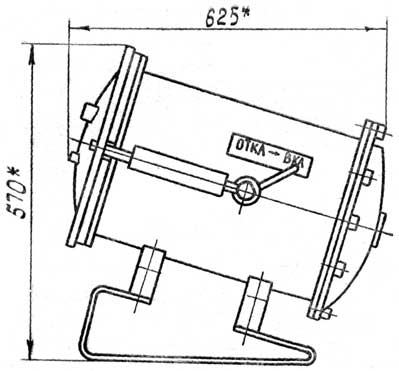

Аппарат Азур.3
Аппарат АЗУР.3 (рисунок 3) состоит из взрывонепроницаемой стальной оболочки, блокировочного устройств, выемной части и вводного отделения.
На перегородке, разделяющий корпус на два отделения (аппаратное и вводное), расположены проходные зажимы. На оболочке размещено два кабельных ввода, один – для подключения цепей управления и сети, второй – для подключения дополнительного заземлителя. Аппарат подключается согласно схеме соединений.
Обеспечение взрывобезопасности аппарата АЗУР.3
Взрывобезопасность аппарата АЗУР.3 обеспечивается взрывонепроницаемой оболочкой, выполненной в соответствии с ГОСТ 22.782.6-81 «Электрооборудование взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка», а также применением безопасных методов обслуживания в шахте. Оболочка подвергается гидравлическому испытанию.
Детали оболочки изготавливаются из материалов, не опасных в отношении воспламенения метановоздушной смеси искрами, образующимися при трении и соударении.
Зазоры в местах соединений частей оболочки и ввода кабеля, а также диаметральные зазоры валика блокировочного разъединителя и валика кнопки «Проверка» выполнены в соответствии с требуемыми нормами.
Внутренняя поверхность вводных камер аппарата АЗУР.3, где проводится подсоединение жил кабеля к проходным зажимам, покрывается дугостойкой эмалью.
Конструкция примененных кабельных вводов обеспечивает нераспространение взрыва наружу из оболочки через места уплотнения кабелей.
Изоляционные детали проходных зажимов на напряжение 380/660 В изготовлены из дугостойкого прессматериала.
Крепление смотровых окон на крышке аппарата устроено так, что исключена возможность их самопроизвольного ослабления.
В аппарате АЗУР.3 предусмотрено блокировочное устройство, препятствующее открывании крышки аппаратного отделения при включенном разъединителе и снимающее напряжение питания с токоведущих частей, доступных для соприкосновения, перед открыванием крышки.
Надзор и контроль за состоянием изделия должны выполняться в соответствии с порядком, предусмотренным «Правилами безопасности в угольных и сланцевых шахтах». Осмотр и ревизия аппарата АЗУР.3 должны производиться в соответствии с инструкцией по осмотру и ревизии рудничного взрывобезопасного электрооборудования.
После каждого вскрытия взрывонепроницаемой оболочки необходимо проконтролировать ширину щели между корпусом и крышками при нормальной затяжке крепежных элементов. Этот контроль осуществляется с помощью набора щупов. Щуп толщиной на 0,05 мм больше ширины щели, указанной на чертеже безопасности, не должен входить в щель.
Цилиндрические соединения в процессе эксплуатации не контролируются. Сохранение параметров взрывозащиты этих соединений обеспечивается заводской сборкой на срок службы изделия.
