Аппарат защиты от токов утечки АЗУР-4 – аппарат защиты унифицированный, рудничный, четвертого исполнения, предназначен для защиты людей от поражения электрическим током и других опасных последствий утечек тока на землю в электрических сетях трехфазного переменного тока частотой 50 Гц напряжением 660 и 1140 В с изолированной нейтралью трансформатора.
Аппарат защиты АЗУР-4ПП предназначен для применения в системе комплексной защиты от токов утечки в комбинированных распределительных сетях напряжением 660/1140 В, содержащих силовые полупроводниковые элементы, в том числе взрывозащищенные преобразователи частоты.
Аппараты защиты встраиваются в распределительные устройства низшего напряжения передвижных трансформаторных подстанций типа ТСВП, ТСШВП, КТПВ, применяемых в подземных выработках и на поверхности угольных и горнорудных предприятий и могут заменять аппараты защиты напряжением 1140 В типа БЗО-1140 и БКЗ-1140.
Условия эксплуатации
Климатическое исполнение блоков – УХЛ5 по ГОСТ 15150-69.
Степень защиты корпуса блока IP30.
Аппараты предназначены для эксплуатации в следующих условиях:
Технические характеристики
Наименование параметра
|
Величина
|
номинальное напряжение защищаемой трехфазной сети
переменного тока частотой 50 Гц, В |
660/1140
|
потребляемая мощность, В·А, не более
|
25
|
сопротивление срабатывания при симметричной
трехфазной утечке, кОм на фазу, не менее |
|
при напряжении сети 660 В
|
30
|
при напряжении сети 1140 В
|
60
|
сопротивление срабатывания при однофазной утечке,
кОм, не более |
|
при напряжении сети 660 В
|
20
|
при напряжении сети 1140 В
|
50
|
изменение емкости сети, мкФ на фазу
|
от 0 до 1,0
|
величина длительного тока утечки при изменении
емкости сети от 0 до 1 мкФ на фазу, А, не более |
0,025
|
сопротивление срабатывания в режиме
предупредительного контроля изоляции, кОм, не менее |
сопротивления
срабатывания в режиме реле утечки |
устройство компенсации емкостной составляющей тока
утечки и шунтирования поврежденной фазы малым сопротивлением на землю в диапазоне изменения емкости сети от 0,1 до 1 мкФ должно снижать кратковременный ток до величины, А, не более |
0,1
|
собственное время срабатывания аппарата защиты от
токов утечки при сопротивлении однофазной утечки 1,0 кОм и емкости сети от 0 до 1,0 мкФ на фазу, с, не более |
|
основной защиты
|
0,07
|
резервной защиты
|
0,2
|
собственное время срабатывания аппарата защиты от
токов утечки при снижении напряжения на зажимах до 0,6 номинального напряжения сети, обусловленного возникновением междуфазных дуговых замыканий с касанием дугой стенок оболочек электрооборудования, с, не более |
0,1
|
время шунтирования поврежденной фазы на землю с
момента появления однофазной утечки и емкости сети от 0 до 1,0 мкФ на фазу, с, не более |
0,17
|
сопротивление автоматической деблокировки в режиме
предупредительного контроля и блокировки, от сопротивления срабатывания, %, не более |
150
|
средний срок службы до списания, лет, не менее
|
5
|
Габариты, мм
|
345х290х260
|
Масса, кг
|
21
|
Конструкция и устройство аппарата
Аппараты АЗУР-4 конструктивно выполняются в виде блоков, устанавливаемых в распределительные устройства низшего напряжения трансформаторных передвижных подстанций, и воздействуют на расцепитель нулевого напряжения и независимый расцепитель автоматического выключателя подстанций.
При несрабатывании автоматического выключателя, аппарат защиты выдает сигнал на отключение высоковольтной ячейки, питающей данную подстанцию.
Аппарат защиты состоит из выемной части, закрытой металлическим корпусом (рисунок 2).
На лицевой панели аппарата защиты установлены штепсельный разъем, токоведущие и заземляющий зажимы для подключения аппарата к трансформаторной подстанции.
Визуальный контроль состояния изоляции контролируемой сети осуществляется при помощи килоомметра.
Индикация срабатывания аппарата защиты осуществляется при помощи световой индикации, подключаемой к контактам выходного реле аппарата защиты.

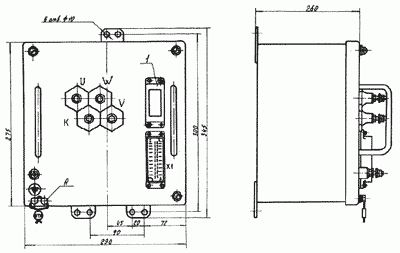

Габаритные и установочные размеры аппаратов АЗУР-4
Порядок подключения
Аппарат присоединяется к подстанции с помощью разъема X1 и соединительных проводов, имеющих наконечники в соответствии со схемой внешних присоединений, приведенной на рисунке 3.
Лицевая панель аппарата заземляется с помощью специального зажима.
Дополнительный заземлитель, «ДЗ» соединяется с проходным зажимом трансформаторной подстанции и выводится на дополнительный заземлитель, установленный не менее чем в 5 метрах от основного заземлителя. Заземляющий зажим «3» аппарата или корпус подстанции присоединять к дополнительному заземлителю запрещается!

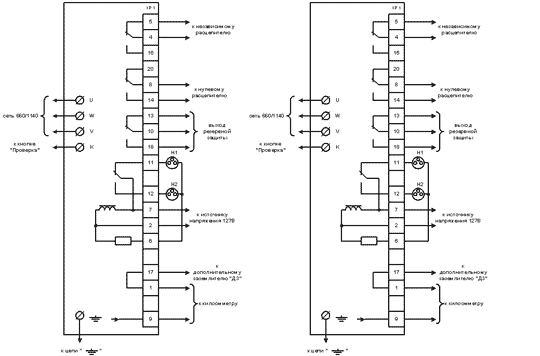

Схема внешних соединений аппаратов АЗУР-4 (а) и АЗУР-4ПП (б)
Аппараты АЗУР-4ПП применяются в системе защиты от утечек тока на землю, включающей взаимодействие аппарата с силовым полупроводниковым преобразователем частоты, устройствами предварительного контроля изоляции сети, короткозамыкателем и другими устройствами по согласованию с разработчиками схем.
Порядок подключения аппарата АЗУР-4ПП аналогичный с учетом подключения вспомогательных жил кабеля.
Предприятием-изготовителем аппараты выпускаются включенными на напряжение 1140 В. Переключение аппарата с напряжения 1140 В на 660 В и наоборот осуществляется с помощью тумблеров, установленных на лицевой панели под крышкой.
