Устройство управления комплектное взрывозащищенное рудничное КУУВК-250

  • Устройство управления комплектное взрывозащищенное рудничное КУУВК-250
По всем интересующим Вас вопросам:

Москва: +7(495)182-71-11

E-mail: info@promsouz.org

Поделиться ссылкой:
Код товара:
130-185-2617
Производитель:
Статус поставщика:
На правах партнера
Сертификат:
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу

Устройство управления предназначено для работы в трехфазных сетях переменного тока с изолированной нейтралью трансформатора для управления, контроля состояния и технической диагностики трехфазных двухскоростных электродвигателей с короткозамкнутым ротором, установленных в выработках угольных шахт, опасных по газу (метану) и (или) угольной пыли.

Искробезопасность цепи дистанционного управления обеспечивается искрозащитными элементами FИа блока дистанционного управления, которые закрываются пластмассовым кожухом.

Искробезопасность цепи дистанционного управления обеспечивается искрозащитными элементами FИа встроенного блока дистанционного управления.

Условия эксплуaтации

Пускатель предназначен для работы в следующих условиях:

  • температура окружающего воздуха от -(10 ± 2) до + (35 ± 2) °С-
  • относительная влажность окружающего воздуха (98 ± 2) % (с конденсацией влаги) при температуре 35 °С-
  • окружающая среда взрывоопасная по газу (метану) и (или) угольной пыли, запыленность до 1200 мг/м3-
  • отсутствие резких толчков (ударов и сильной тряски)-
  • рабочее положение в пространстве – горизонтальное, допускается отклонение от рабочего положения не более чем на 15° в любую сторону-
  • устройство управления нормально работает при напряжении сети от 0,85 до 1,1 Uном и не самоотключается при кратковременном (не более 1 с) снижении напряжения до 0,65 Uном.

Технические характеристики

наименование параметра
Величина
Номинальный ток, А
250
Номинальное напряжение, В
660
1140
Отключающая способность (действующее значение тока), А
3750
3000
Включающая способность (амплитудное значение тока), А
6900
5600
Частота сети, Гц
50
Номинальный режим работы
продолжительный
Напряжение искробезопасной цепи управления, В
18
Контролируемое сопротивление заземляющего провода, Ом
50
Уставки срабатывания устройства контроля изоляции, кОм
30
100
Потребляемая мощность цепей защиты и управления не более, В·А
100
Масса устройства управления не более, кг
250

Устройство управления обеспечивает работу в продолжительном, прерывисто-продолжительном и повторно-кратковременном режимах.

Механическая износостойкость устройства управления составляет не менее 5·106 циклов включений-отключений (ВО), разъединителя – не менее 6300 циклов ВО.

Устройство управления имеет одно транзитное, одно вводное, два выводных устройства для подключения силовых кабелей и четыре устройства для подключения гибких контрольных кабелей.

Устройства для подключения вводных силовых кабелей рассчитаны на подключение как гибких, так и бронированных кабелей с учетом транзитного тока и возможности выполнения сухой разделки.

Токоограничивающие действие силовой цепи устройства управления эквивалентно 15 м гибкого кабеля сечением 50 мм2.


Уставки срабатывания максимальной токовой защиты

Номинальный ток вывода, А
Ток уставки, соответствующий условным единицам на шкале, А
1
2
3
4
5
6
7
8
9
10
11
250
500
625
750
875
1000
1125
1250
1375
1500
1625
1750

Уставки срабатывания токовой защиты от перегрузки

Номинальный ток, А
Ток уставки, соответствующий условным единицам на шкале, А
0,3
0,4
0,5
0,6
0,7
0,8
0,9
1,0
1,1
250
75
100
125
150
175
200
225
250
275


Устройство и работа

Устройство управления представляет собой взрывонепроницаемую оболочку, состоящую из корпуса, быстрооткрываемой крышки, крышек вводного и выводного отделений, кабельных вводных устройств.

В корпусе расположена панель, на которой установлен вакуумный контактор, реверсор и трансформатор напряжения.

На внутренней боковой поверхности корпуса слева расположена панель с датчиками тока, справа – привод включения разъединителя, сблокированный с кнопочным выключателем «Стоп» при помощи сектора, который не позволяет выключить разъединитель при включенном контакторе, кнопочные выключатели «Стоп» и «Проверка схемы», «Взвод защит», «Проверка КИ».

На наружной боковой поверхности корпуса справа установлены рукоятка привода включения разъединителя, толкатель кнопочного выключателя кнопки «Стоп», рукоятка привода включения кнопочных выключателей «Проверка схемы», «Взвод защит», «Проверка КИ» и скоба механической блокировки разъединителя с быстрооткрываемой крышкой.

Механическая блокировка разъединителя с быстрооткрываемой крышкой предназначена для обеспечения безопасности обслуживания устройства управления в условиях эксплуатации. Она выполнена таким образом, что быстрооткрываемую крышку невозможно открыть при включенном разъединителе и невозможно включить разъединитель при открытой крышке.

Разъединитель отключается поворотом рукоятки привода разъединителя в отключенное положение при нажатом толкателе кнопочного выключателя «Стоп».

После отключения разъединителя поворотом блокировочной скобы до упора происходит разблокирование привода замка быстрооткрываемой крышки, что позволяет с помощью рукоятки отпереть затвор крышки и открыть ее поворотом привода замка крышки по часовой стрелке.

Запирание крышки осуществляется при помощи разжимного кольца поворотом держателя привода замка быстрооткрываемой крышки.

На быстрооткрываемой крышке установлена панель, на которой расположены: две панели индикации, табличка-схема принципиальная, два штепсельных разъема, трансформаторы напряжения для искробезопасных цепей, блоки управления и защиты БДУ и БКЗ соответственно, блок БИН, два пускателя ПМЛ-1101, четыре переключателя и блок БРВ.

На наружной поверхности крышки расположены смотровые окна, рукоятки переключателей, рукоятка привода запорного кольца.

Конструкцией устройства управления предусмотрена возможность установки пломбы на приводе замка быстрооткрываемой крышки в закрытом положении или навеска замка на рукоятке включения разъединителя в положение «Откл.»

Электрические соединения аппаратуры на крышке с аппаратурой в корпусе осуществляются через жгут проводов, подсоединенных к штепсельному разъему.

Силовые цепи от разъединителя к контактору, реверсору, датчикам тока и проходным зажимам осуществляются с помощью медных шин.

Обеспечение взрывозащищенности

Устройство управления изготавливается по уровню взрывозащиты – взрывобезопасным (РВ), по виду взрывозащиты – «взрывонепроницаемая оболочка 3В» (3В), «искробезопасная электрическая цепь» (Иа) и имеет маркировку взрывозащиты РВ 3ВИа по ГОСТ 12.2.020-76.

Уровень и вид защиты устройства управления, достигаются следующими мерами и средствами:

  • все нормально искрящие элементы заключены во взрывонепроницаемую оболочку по ГОСТ 22782.6-81, которая выдерживает давление взрыва и исключает передачу взрыва в окружающую взрывоопасную среду, имеет высокую степень механической прочности по ГОСТ 22782.0-81-
  • подсоединение внешних цепей производится в оболочке вводного отделения, имеющей высокую степень механической прочности по ГОСТ 22782.0-81 и степень защиты IP54 по ГОСТ 14254-96-
  • степень защиты оболочки устройства управления от внешних воздействий IP54 обеспечивается щелевой защитой-
  • максимальная температура контактных соединений при нормальных режимах эксплуатации не превышает 65 °С-
  • конструкция кабельных вводных устройств обеспечивает надежное уплотнение подводимых кабелей и невозможность их проворота и выдергивания-
  • съемные крышки снабжены надписями «Открывать, отключив от сети» и «Открывать, отключив разъединитель», на быстрооткрываемой крышке – маркировка взрывозащиты «РВ 3ВИа»-
  • прочность оболочки проверяется по ГОСТ 22782.0-81 и ГОСТ 22782.6-81 (при этом на предприятии-изготовителе прочность каждой взрывонепроницаемой оболочки проверяется испытательным давлением 1,0 МПа в течение времени, достаточного для осмотра, но не менее 10 с)-
  • взрывонепроницаемость оболочки устройства управления обеспечивается применением щелевой взрывозащиты-
  • взрывозащитные поверхности защищены от коррозии антикоррозийной смазкой. Все болты, винты и гайки, крепящие детали со взрывозащитными поверхностями, а также токоведущие и заземляющие зажимы предохранены от самоотвинчивания пружинными шайбами. Доступ к наружным болтам съемных крышек возможен только посредством специального инструмента-
  • искробезопасные электрические параметры выходных цепей контроля состояния изоляции блока БКЗ не могут вызвать воспламенения метано-воздушной смеси (8,3 % метана с воздухом) с вероятностью большей, чем 10-6 в отключенных от сети контролируемых выходных цепях-
  • блок управления выполнен с видом взрывозащиты «искробезопасная электрическая цепь». Искробезопасность цепей управления и блокировки достигается следующими методами и средствами:
    1. гальваническим разделением искробезопасных цепей от неискроопасных-
    2. искрозащитными элементами FИа и принципиальными решениями электричекой схемы устройства управления в соответствии с ГОСТ 22782.5-78-
    3. заключением блока управления в неразборную конструкцию.

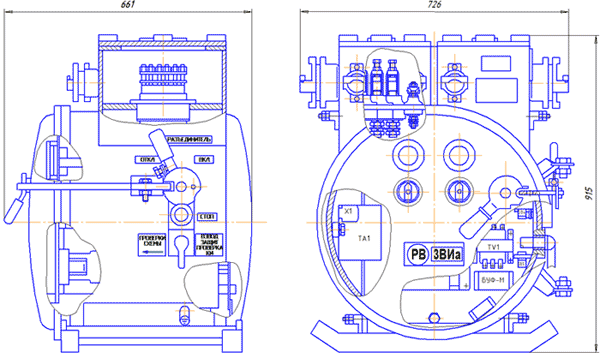

Габаритные, установочные размеры КУУВК-250

Габаритные, установочные размеры КУУВК-250
