Пускатель рудничный взрывозащищенный ПРВИ-М 32/63, ПРВИ-М 125/160, ПРВИ-М 250
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
130-185-2603
Производитель:
Статус поставщика:
На правах партнера
Сертификат:
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0
Пускатель предназначен для дистанционного управления включением и отключением трехфазных асинхронных электродвигателей с короткозамкнутым ротором, эксплуатируемых в трехфазных сетях переменного тока частотой 50 Гц с изолированной нейтралью трансформатора в угольных шахтах, опасных по газу (метану) и угольной пыли, а также для защиты от тока короткого замыкания и перегрузки в отходящих силовых цепях. Пускатель допускает подключение внешней нагрузки напряжением 36 В (цепей местного освещения и аппаратуры автоматизации).
Искробезопасность цепи дистанционного управления напряжением 18 В обеспечивается искрозащитными элементами FИа встроенного блока дистанционного управления, которые закрываются пластмассовым кожухом.
Условия эксплуaтации
Пускатель предназначен для работы в следующих условиях:
- температура окружающего воздуха от -10 до +35 °С-
- относительная влажность окружающего воздуха до 100 % (с конденсацией влаги) при температуре 35 °С-
- высота над уровнем моря не более 1000 м-
- окружающая среда взрывоопасная по газу (метану) и угольной пыли, запыленность до 1200 мг/м3-
- отсутствие резких толчков (ударов и сильной тряски)-
- рабочее положение в пространстве – горизонтальное, допускается отклонение от рабочего положения не более чем на 15° в любую сторону-
- пускатель нормально работает при напряжении сети от 85 до 110 % номинального и не самоотключается при кратковременном (не более 1 с) снижении напряжения до 70 % номинального.
Технические характеристики
|
наименование параметра
|
значение
|
| Номинальный ток, А |
32/63, 125/160, 250
|
| Номинальное напряжение сети, В |
380/660, 660/1140
|
| Частота тока, Гц |
50
|
| Номинальный режим работы пускателя |
продолжительный
|
| Максимальная мощность внешней нагрузки в цепи 36 В, В·А |
75
|
| Контролируемое сопротивление заземляющего провода, Ом |
50
|
| Уставки срабатывания устройства контроля изоляции, кОм: | |
| при напряжении сети 380, 660 В |
30
|
| при напряжении сети 1140 В |
100
|
| Потребляемая мощность цепей защиты и управления не более, В·А |
100
|
| Масса пускателя не более, кг |
140
|
Пускатель обеспечивает работу в продолжительном и повторно-кратковременном режимах.
Механическая износостойкость пускателя составляет не менее 5·10^6 циклов включений-отключений (ВО), разъединителя – не менее 6300 циклов ВО.
Конструкцией пускателя предусмотрены пять кабельных вводов для контрольных цепей и три – для силовых цепей.
Устройства для подключения вводных силовых кабелей рассчитаны на подключение как гибких, так и бронированных кабелей.
Токоограничивающее действие силовой цепи пускателя эквивалентно 15 м гибкого кабеля сечением 50 мм2.
Предельная коммутационная способность и расчетная мощность управляемого электродвигателя при cos Ф · n = 0,75
|
Номинальный
ток, А |
Номинальное
напряжение, В |
Отключающаяспособность
(действующеезначение тока), А |
Включающаяспособность
(амплитудноезначение тока), А |
Расчетная мощностьуправляемого
электродвигателя, кВт |
|
32
|
380
|
1100
|
1900
|
16
|
|
32
|
660
|
1100
|
1900
|
27
|
|
32
|
1140
|
750
|
1250
|
47
|
|
63
|
380
|
1500
|
2700
|
31
|
|
63
|
660
|
1500
|
2700
|
54
|
|
63
|
1140
|
1000
|
1650
|
93
|
|
125
|
380
|
2500
|
4600
|
62
|
|
125
|
660
|
2500
|
4600
|
107
|
|
125
|
1140
|
1750
|
2850
|
185
|
|
160
|
380
|
3120
|
5750
|
79
|
|
160
|
660
|
3120
|
5750
|
137
|
|
160
|
1140
|
2375
|
4225
|
237
|
|
250
|
380
|
3750
|
6900
|
120
|
|
250
|
660
|
3750
|
6900
|
210
|
|
250
|
1140
|
3000
|
5600
|
370
|
Уставки срабатывания максимальной токовой защиты
|
Номинальный ток вывода, А
|
Ток уставки, соответствующий условным единицам на шкале, А
|
||||||||||
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
|
|
32
|
64
|
80
|
96
|
112
|
128
|
144
|
160
|
176
|
192
|
208
|
224
|
|
63
|
126
|
158
|
189
|
221
|
252
|
284
|
315
|
347
|
378
|
410
|
441
|
|
125
|
250
|
312
|
375
|
437
|
500
|
562
|
625
|
687
|
750
|
813
|
875
|
|
160
|
320
|
400
|
480
|
560
|
640
|
720
|
800
|
880
|
960
|
1040
|
1120
|
|
250
|
500
|
625
|
750
|
875
|
1000
|
1120
|
1250
|
1375
|
1500
|
1625
|
1750
|
Уставки срабатывания токовой защиты от перегрузки
|
Номинальный ток, А
|
Ток уставки, соответствующий условным единицам на шкале, А
|
||||||||
|
0,3
|
0,4
|
0,5
|
0,6
|
0,7
|
0,8
|
0,9
|
1,0
|
1,1
|
|
|
32
|
9,6
|
12,8
|
16
|
19,2
|
22,4
|
25,6
|
28,8
|
32
|
35,2
|
|
63
|
18,9
|
25,2
|
31,5
|
37,8
|
44,1
|
50,4
|
56,7
|
63
|
69,3
|
|
125
|
37,5
|
50
|
62,5
|
75
|
87,5
|
100
|
112,5
|
125
|
137,5
|
|
160
|
48
|
64
|
80
|
96
|
112
|
128
|
144
|
160
|
176
|
|
250
|
75
|
100
|
125
|
150
|
175
|
200
|
225
|
250
|
275
|
Устройство и работа

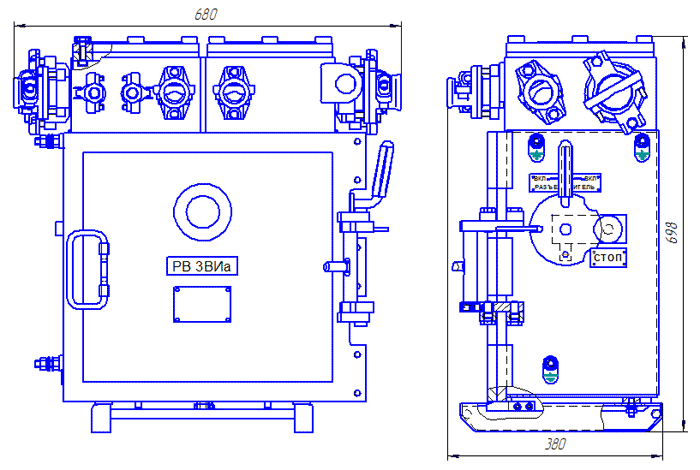

Пускатель представляет собой взрывонепроницаемую прямоугольную оболочку, состоящую из корпуса, быстрооткрываемой крышки, крышек вводного и выводного отделений, кабельных вводных устройств и блокировочного устройства.
В корпусе расположена панель, на которой установлены вакуумный контактор, трансформатор напряжения, блоки: управления (БДУ), комплексной защиты (БКЗ), защиты выходных цепей 36 В (БЗ-2), форсированного включения (БФВ), индикации (БИН2 МК). На этой же панели расположены трансформатор питания блока БДУ, предохранители, переключатели «РАБОТА», «ПРОВЕРКА» и выбора номинального тока.
На наружной боковой поверхности корпуса справа установлены рукоятка привода включения разъединителя, толкатель кнопочного выключателя «СТОП», диск механической блокировки разъединителя с быстрооткрываемой крышкой. Толкатель кнопочного выключателя «СТОП» сблокирован с рукояткой разъединителя и не позволяет его отключить при включенном контакторе. Слева на наружной боковой поверхности корпуса установлен поворотный флажок привода кнопок «ВЗВОД ЗАЩИТ. ПРОВЕРКА КИ» и «ПРОВЕРКА СХЕМЫ. ПРОВЕРКА РУ-36».
Механическая блокировка разъединителя с быстрооткрываемой крышкой предназначена для обеспечения безопасности обслуживания пускателя в условиях эксплуатации. Она выполнена таким образом, что быстрооткрываемую крышку невозможно открыть при включенном разъединителе и невозможно включить разъединитель при открытой крышке.
Реверсирование нагрузки осуществляется при нажатом толкателе кнопочного выключателя «СТОП» поворотом рукоятки привода разъединителя на 90°.
Разъединитель отключается поворотом рукоятки привода разъединителя в отключенное положение при нажатом толкателе кнопочного выключателя «СТОП».
После отключения разъединителя паз диска разъединителя становится напротив сектора привода крышки, что позволяет с помощью рукоятки отпереть затвор крышки и открыть ее перемещением в горизонтальном направлении вправо с последующим поворотом крышки «на себя».
Запирание крышки осуществляется в обратном порядке поворотом крышки и обеспечением прилегания поверхностей корпуса и крышки с последующим горизонтальным перемещением крышки влево до упора.
Электрическая схема пускателя обеспечивает:
По управлению и защитам:
- дистанционное управление при помощи кнопочного поста управления или контактов аппаратуры автоматизации, установленных отдельно от пускателя-
- подключение температурной защиты, встроенной в электродвигатель, управляемой как позисторными датчиками с релейным выходом, так и реле с биметаллическими контактами-
- защиту от тока короткого замыкания отходящих от пускателя силовых цепей-
- токовую защиту от перегрузки-
- электрическое блокирование, препятствующее включению пускателя при сопротивлении изоляции в отходящих силовых цепях ниже 30 кОм при напряжении сети до 660 В и ниже 100 кОм при напряжении сети 1140 В-
- нулевую защиту-
- защиту при обрыве или при увеличении сопротивления заземляющей цепи между пускателем и управляемым электроприемником до 50 Ом и более-
- защиту от потери управляемости при замыкании проводов цепи дистанционного управления между собой или с заземляющим проводом-
- защиту от самовключения пускателя при кратковременном (не более 1 с) повышении напряжения питающей цепи до 1,5 Uном, при этом пускатель должен оставаться в работоспособном состоянии-
- в цепи внешней нагрузки напряжением 36 В:
• защиту от токов короткого замыкания-
• защиту от токов утечки на землю-
• предварительный контроль изоляции- - срабатывание общесетевой защиты от утечек на землю в случае «сваривания» силовых контактов вакуумного контактора в любом из трех полюсов в отключенном положении пускателя (при наличии подключенной нагрузки)-
- искробезопасность цепей дистанционного управления напряжением 18 В.
По сигнализации и диагностике состояния основных узлов:
- проверку схемы управления и цепи катушки контактора без подачи напряжения в отходящее присоединение и сигнализацию при ее работоспособности-
- проверку максимальной токовой защиты и сигнализацию о её срабатывании-
- проверку устройства предварительного контроля изоляции и сигнализацию о её срабатывании-
- проверку реле утечки в цепи внешней нагрузки напряжением 36 В и сигнализацию о её срабатывании-
- сигнализацию о срабатывании защиты от перегрузки-
- сигнализацию о состоянии блока БДУ (включен – отключен)-
- сигнализацию о состоянии контактора (включен – отключен)-
- индикацию текущего значения тока нагрузки в амперах-
- индикацию текущего значения напряжения питающей сети в вольтах.
Обеспечение взрывозащищенности
Пускатель изготавливается по уровню взрывозащиты – взрывобезопасным (РВ), по виду взрывозащиты – «взрывонепроницаемая оболочка», «искробезопасная электрическая цепь» (3ВИа).
Уровень и вид защиты пускателя, достигаются следующими мерами и средствами:
- все нормально искрящие элементы заключены во взрывонепроницаемую оболочку по ГОСТ 22782.6-81, которая выдерживает давление взрыва и исключает передачу взрыва в окружающую взрывоопасную среду, имеет высокую степень механической прочности по ГОСТ 22782.0-81-
- подсоединение внешних цепей производится в оболочке вводного отделения, имеющей высокую степень механической прочности по ГОСТ 22782.0-81 и степень защиты IP54 по ГОСТ 14254-96-
- степень защиты оболочки пускателя от внешних воздействий IP54 обеспечивается щелевой защитой-
- температура наружных поверхностей оболочки в наиболее нагретых местах при нормальных режимах работы пускателя не превышает 60 °С-
- конструкция кабельных вводных устройств обеспечивает надежное уплотнение подводимых кабелей и невозможность их проворота и выдергивания-
- съемные крышки снабжены надписями «ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ» и «ОТКРЫВАТЬ, ОТКЛЮЧИВ РАЗЪЕДИНИТЕЛЬ», на быстрооткрываемой крышке – маркировка взрывозащиты «РВ 3ВИа»-
- прочность оболочки проверяется по ГОСТ 22782.0-81 и ГОСТ 22782.6-81. При этом на предприятии-изготовителе прочность каждой взрывонепроницаемой оболочки проверяется испытательным давлением, равным полуторактному давлению взрыва, в течение времени, необходимого для осмотра, но не менее 10 с-
- взрывонепроницаемость оболочки пускателя обеспечивается применением щелевой взрывозащиты-
- взрывозащитные поверхности защищены от коррозии антикоррозийной смазкой. Все болты, винты и гайки, крепящие детали со взрывозащитными поверхностями, а также токоведущие и заземляющие зажимы предохранены от самоотвинчивания пружинными шайбами. Доступ к наружным болтам съемных крышек возможен только посредством специального инструмента-
- искробезопасные электрические параметры выходных цепей контроля состояния изоляции блока БКЗ не могут вызвать воспламенения наиболее взрывоопасной метано-воздушной смеси (8,3 % метана с воздухом) с вероятностью большей, чем 10-3 в, отключенных от сети контролируемых выходных цепях-
- с видом взрывозащиты «искробезопасная электрическая цепь» выполнен блок управления. Искробезопасность цепей управления и блокировки достигается следующими методами и средствами:
- гальваническим разделением искробезопасных цепей от искроопасных с помощью разделительного трансформатора, выполненных в соответствии с требованиями ГОСТ 22782.5-78-
- искрозащитными элементами FИа, находящимися в блоке БДУ и закрытыми пластмассовым кожухом и принципиальными решениями электрической схемы пускателя в соответствии с ГОСТ 22782.5-78-
- заключением блока управления в неразборную конструкцию.
