Пускатели взрывозащищенные рудничные ПВР-250, ПВР-250/315, ПВР-400

Пускатель предназначен для дистанционного управления включением и отключением трехфазных асинхронных электродвигателей с короткозамкнутым ротором, эксплуатируемых в трехфазных сетях переменного тока частотой 50 Гц с изолированной нейтралью трансформатора в угольных шахтах, опасных по газу (метану) и угольной пыли, а также для защиты от токов короткого замыкания и перегрузки в отходящих силовых цепях.

Пускатель допускает подключение внешней нагрузки напряжением 36 В (цепей местного освещения и аппаратуры автоматизации).

Искробезопасность цепи дистанционного управления обеспечивается искрозащитными элементами FИа встроенного блока дистанционного управления, которые закрываются пластмассовым кожухом.

Условия эксплуaтации

Пускатель предназначен для работы в следующих условиях:

• температура окружающего воздуха от -10 ± 2 до +35 ± 2 °С-
• относительная влажность окружающего воздуха 98 ± 2 % (с конденсацией влаги) при температуре 35 °С-
• окружающая среда взрывоопасная по газу (метану) и угольной пыли, запыленность до 1200 мг/м3-
• отсутствие резких толчков (ударов и сильной тряски)-
• рабочее положение в пространстве – горизонтальное, допускается отклонение от рабочего положения не более, чем на 15° в любую сторону-
• пускатель нормально работает при напряжении сети от 85 до 110 % номинального и не самоотключается при кратковременном (не более 1 с) снижении напряжения до 65 % номинального.

Технические характеристики

Пускатель обеспечивает работу в продолжительном, прерывисто-продолжительном и повторно-кратковременном режимах.

Механическая износостойкость пускателя составляет не менее 5·10^6 циклов включений-отключений (ВО), разъединителя – не менее 6300 циклов ВО.

Пускатель имеет одно транзитное, одно вводное, два выводных устройства для подключения силовых кабелей и четыре устройства для подключения гибких контрольных кабелей.

Устройства для подключения вводных силовых кабелей рассчитаны на подключение как гибких, так и бронированных кабелей с учетом транзитного тока и возможности выполнения сухой разделки.

Токоограничивающие действие силовой цепи пускателя эквивалентно 15 м гибкого кабеля сечением 50 мм2.

Предельная коммутационная способность и расчетная мощность управляемого электродвигателя при cos Ф · n = 0,75

Уставки срабатывания максимальной токовой защиты

Уставки срабатывания токовой защиты от перегрузки

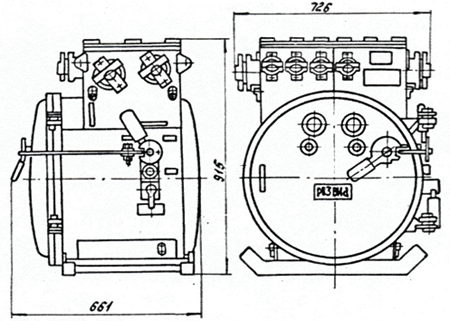

Устройство и работа

Пускатель представляет собой взрывонепроницаемую оболочку, состоящую из корпуса, быстрооткрываемой крышки, крышек вводного и выводного отделений, кабельных вводных устройств.

В корпусе расположена панель, на которой установлен вакуумный контактор, трансформатор напряжения и блок управления и форсировки контактора.

На внутренней боковой поверхности корпуса слева расположена панель с датчиками тока, справа – привод включения разъединителя, сблокированный с кнопочным выключателем «СТОП» при помощи сектора, который не позволяет выключить разъединитель при включенном контакторе, кнопочные выключатели «СТОП» и «ПРОВЕРКА РУ».

На наружной боковой поверхности корпуса справа установлены рукоятка привода включения разъединителя, толкатель кнопочного выключателя кнопки «СТОП», рукоятка привода включения кнопочного выключателя «ПРОВЕРКА РУ» и скоба механической блокировки разъединителя с быстрооткрываемой крышкой.

Механическая блокировка разъединителя с быстрооткрываемой крышкой предназначена для обеспечения безопасности обслуживания пускателя в условиях эксплуатации. Она выполнена таким образом, что быстрооткрываемую крышку невозможно открыть при включенном разъединителе и невозможно включить разъединитель при открытой крышке.

Разъединитель отключается поворотом рукоятки привода разъединителя в отключенное положение при нажатом толкателе кнопочного выключателя «СТОП».

После отключения разъединителя поворотом блокировочной скобы до упора происходит разблокирование привода замка быстрооткрываемой крышки, что позволяет с помощью рукоятки отпереть затвор крышки и открыть ее поворотом привода замка крышки по часовой стрелке.

Запирание крышки осуществляется при помощи разжимного кольца, приводимого в действие рычагами, поворотом держателя привода замка быстрооткрываемой крышки.

На быстрооткрываемой крышке установлена панель, на которой расположены: две панели индикации, табличка-схема принципиальная, два штепсельных разъема, трансформатор напряжения, блоки управления и защиты БДУ и БКЗ, блок БИН, блок защиты БЗ-2, кнопочные выключатели «ПРОВЕРКА СХЕМЫ», «ВЗВОД ЗАЩИТ», «ПРОВЕРКА КИ» и переключатели.

На наружной поверхности крышки расположены смотровые окна, толкатели кнопок «ПРОВЕРКА СХЕМЫ», «ВЗВОД ЗАЩИТ», «ПРОВЕРКА КИ» и рукоятка привода запорного кольца.

Конструкцией пускателя предусмотрена возможность установки пломбы на приводе замка быстрооткрываемой крышки в закрытом положении или навеска замка на рукоятке включения разъединителя в положение «ОТКЛ.»

Электрические соединения аппаратуры на крышке с аппаратурой в корпусе осуществляются через жгут проводов, подсоединенных к штепсельному разъему. Силовые цепи от разъединителя к контактору, датчикам тока и проходным зажимам осуществляются с помощью медных шин.

Электрическая схема пускателя обеспечивает:

• дистанционное управление при помощи кнопочного поста управления или контактов датчиков, установленных отдельно от пускателей-
• подключение температурой защиты, встроенной в электродвигатель, управляемой как позисторными датчиками с релейным выходом, так и реле с биметаллическими контактами-
• защиту от токов короткого замыкания отходящих от пускателей силовых цепей и световую сигнализацию при ее срабатывании. Полное время срабатывания при токах, превышающих уставку устройства максимальной токовой защиты в 1,5 раза, не должно превышать 0,15 с-
• токовую защиту от перегрузки и световую сигнализацию после ее срабатывания-
• электрическое блокирование, препятствующее включению пускателей при сопротивлении изоляции в отходящих силовых цепях ниже 30 кОм при напряжении сети до 660 В и 100 кОм при напряжении сети 1140 В и световую сигнализацию после срабатывания блокировки-
• нулевую защиту-
• защиту при обрыве или при увеличении сопротивления заземляющей цепи между пускателем и управляемым электроприемником до 50 Ом и более-
• защиту от потери управляемости при замыкании проводов цепи дистанционного управления между собой или с заземляющим проводом-
• защиту от самовключения пускателей при кратковременном (не более 1 с) повышении напряжения питающей цепи до 1,5 Uном, при этом пускатели должны оставаться в работоспособном состоянии-
• проверку действия схемы управления и цепи катушки контактора без подачи напряжения в отходящее присоединение и сигнализацию при ее работоспособности-
• проверку действия максимальной токовой защиты-
• проверку действия устройства предварительного контроля изоляции-
• световую сигнализацию о включенном состоянии разъединителя, контактора, блока дистанционного управления и о направлении включения электромагнитного реверсора-
• световую сигнализацию о степени загрузки пускателя током-
• срабатывание общесетевой защиты от утечек на землю в случае сваривания силовых контактов вакуумного контактора в любом из трех полюсов в отключенном положении пускателя (при наличии подключенной нагрузки)-
• искробезопасность цепей дистанционного управления напряжением 18 В-
• защиту от токов короткого замыкания, предварительный контроль изоляции и защиту от токов утечек на землю для цепей напряжением 36 В.

Обеспечение взрывозащищенности

Пускатель изготавливается по уровню взрывозащиты – взрывобезопасным (РВ), по виду взрывозащиты – «взрывонепроницаемая оболочка подгруппы 3В», «искробезопасная электрическая цепь уровня Иа» и имеет маркировку взрывозащиты РВ 3ВИа.

Уровень и вид защиты пускателя достигаются следующими мерами и средствами:

• все нормально искрящие элементы заключены во взрывонепроницаемую оболочку по ГОСТ 22782.6-81, которая выдерживает давление взрыва и исключает передачу взрыва в окружающую взрывоопасную среду, имеет высокую степень механической прочности по ГОСТ 22782.0-81-
• подсоединение внешних цепей производится в оболочке вводного отделения, имеющей высокую степень механической прочности по ГОСТ 22782.0-81 и степень защиты IP54 по ГОСТ 14254-96-
• степень защиты оболочки пускателя от внешних воздействий IP54 обеспечивается щелевой защитой-
• максимальная температура контактных соединений при нормальных режимах эксплуатации не превышает 65 °С-
• конструкция кабельных вводных устройств обеспечивает надежное уплотнение подводимых кабелей и невозможность их проворота и выдергивания-
• съемные крышки снабжены надписями «ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ» и «ОТКРЫВАТЬ, ОТКЛЮЧИВ РАЗЪЕДИНИТЕЛЬ», на быстрооткрываемой крышке – маркировка взрывозащиты «РВ 3ВИа»-
• прочность оболочки проверяется по ГОСТ 22782.0-81 и ГОСТ 22782.6-81. При этом на предприятии-изготовителе прочность каждой взрывонепроницаемой оболочки проверяется испытательным давлением 1,0 МПа в течение времени, необходимого для осмотра, но не менее 10 с-
• взрывонепроницаемость оболочки пускателя обеспечивается применением щелевой взрывозащиты-
• взрывозащитные поверхности защищены от коррозии антикоррозийной смазкой. Все болты, винты и гайки, крепящие детали со взрывозащитными поверхностями, а также токоведущие и заземляющие зажимы предохранены от самоотвинчивания пружинными шайбами. Доступ к наружным болтам съемных крышек возможен только посредством специального инструмента-
• искробезопасные электрические параметры выходных цепей контроля состояния изоляции блока БКЗ не могут вызвать воспламенения метано-воздушной смеси (8,3 % метана с воздухом) с вероятностью большей, чем 10-3 в отключенных от сети контролируемых выходных цепях-
• с видом взрывозащиты «искробезопасная электрическая цепь» выполнен блок управления. Искробезопасность цепей управления и блокировки достигается следующими методами и средствами:
  1. гальваническим разделением искробезопасных цепей от неискроопасных с помощью разделительного трансформатора, выполненного в соответствии с требованиями ГОСТ 22782.5-78-
  2. искрозащитными элементами FИа, находящимися в блоке БДУ и закрытыми пластмассовым кожухом) и принципиальными решениями электрической схемы пускателя в соответствии с ГОСТ 22782.5-78-
  3. заключением блока управления в неразборную конструкцию.
