Подстанция трансформаторная ТСВП-100/6, ТСВП-160/6, ТСВП-250/6, ТСВП-400/6, ТСВП-630/6

По всем интересующим Вас вопросам:
Москва:
+7(495)182-71-11
E-mail:
info@promsouz.org
Код товара:
130-185-2635
Производитель:
Сертификат:
ГП "УкрНИИВЭ" сертифікат 1
Цена с НДС:
Цена по-запросу
Описание

Подстанция трансформаторная ТСВП предназначена для установки в подъемных выработках шахт, разрабатывающих пологие и наклонные пласты, опасные по газу (метану) или угольной пыли, с целью питания токоприемников трехфазным переменным током частоты 50 Гц, а также обеспечения защиты от токов утечки и максимальной токовой защиты линии низшего напряжения.

Условия эксплуатации

  • температура окружающего воздуха от -10 до +35 °С-
  • относительная влажность окружающего воздуха до 100 % при температуре +35 °С-
  • отсутствие резких толчков и ударов-
  • запыленность окружающего воздуха не более 1000 мг/м3-
  • рабочее положение в пространстве – горизонтальное, допускается отклонение от рабочего положения до 15° в любую сторону.

Технические характеристики

наименование параметра Тип подстанции Допустимое
отклонение, %
ТСВП-100/6 ТСВП-160/6 ТСВП-250/6 ТСВП-400/6 ТСВП-630/6
Номинальная мощность, кВА 100 160 250 400 630 -
Частота тока, Гц 50 50 50 50 50 -
Номинальное первичное напряжение, В 6000 6000 6000 6000 6000 ±5
Номинальное вторичное напряжение, В 400 400 400 690 690 -
Схема и группа соединения обмоток трансформатора У/Д-11 У/У-0 У/Д-11 У/У-0 У/Д-11 У/У-0 У/Д-0 У/Д-11 -
Напряжение короткого замыкания, % 3,3 3,3 3,3 3,5 3,5 ±10
Ток холостого хода, % 3,2 2,6 2,3 1,5 1,3 -30
Потери короткого замыкания,
приведенные к температуре 115 °С, Вт		 1140 1580 2160 3050 4350 +10
Потери холостого хода, Вт 680 860 1250 1640 2050 +15

Габаритные, установочные размеры и масса подстанций (без учета колесных пар) показаны на рисунке 1, 2.
Масса колесных пар на колею: 900 мм – 252 кг- 600 мм – 151 кг.

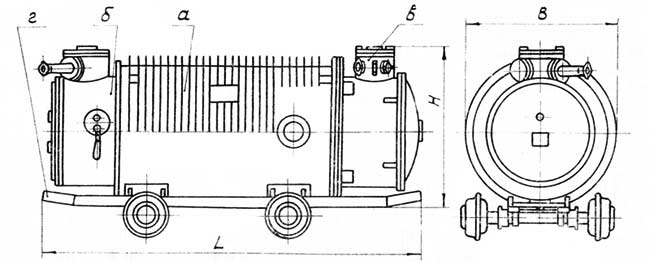

Габаритные размеры и масса подстанции ТСВП-100/6, ТСВП-160/6, ТСВП-250/6

Типоисполнение L B H Масса, кг
ТСВП-100/6 2930 990 1130 1630
ТСВП-160/6 2930 990 1130 1950
ТСВП-250/6 3060 990 1130 2230

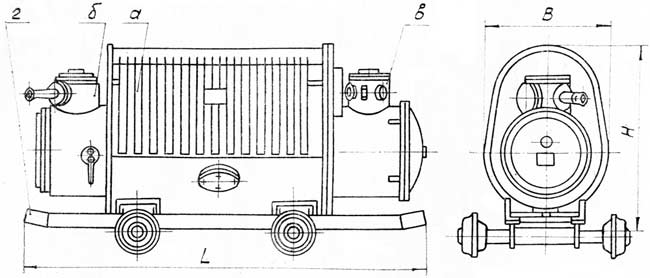

Габаритные размеры и масса подстанции ТСВП-400/6, ТСВП-630/6

Типоисполнение L B H Масса, кг
ТСВП-400/6 3185 995 1285 3200
ТСВП-630/6 3370 995 1355 3900

Исполнение, уровень и вид взрывозащиты подстанции – рудничное взрывобезопасное РВ-4В-ЗВ.
