Описание

Назначение. Новая серия аппаратов АЗУР-1М предназначена для защиты от токов утечки на землю, снижения опасности поражения людей электрическим током и других опасных последствий утечек тока на землю в системах электроснабжения горных предприятий.

Область применения. Электрические распределительные сети трехфазного переменного тока частотой 50 Гц напряжением 380 и 660 В с изолированной нейтралью трансформатора в подземных выработках и на поверхности угольных и горнорудных предприятий. Аппараты встраиваются в распределительные устройства низшего напряжения (РУНН) передвижных трансформаторных подстанций и других электрических установок.

Аппараты защиты АЗУР-1М могут заменять ранее выпущенные аппараты типа АЗПБ, АЗШ, АЗУР-1.

Отличительные особенности

  • снижены габариты и вес аппарата (в 2 раза меньше аналогов)-
  • аппарат защиты выполнен унифицированным на напряжение 380/660В без дополнительных переключений (осуществляется автоматическая адаптация под номинальное напряжение сети)-
  • выполняется фиксированная сигнализация о срабатывании аппарата защиты-
  • повышена надежность функционирования-
  • введена возможность цифрового отображения величины контролируемого сопротивления изоляции сети-
  • в основу работы положен новый принцип повышенной точности компенсации емкостных токов утечки-
  • антикоррозионная обработка корпуса с порошковым покрытием-
  • установочные и присоединительные размеры аппаратов унифицированы с аппаратами БЗП, АЗПБ, АЗШ, АЗУР-1.

Патент Украины № 46748
Сертификат МакНИИ №09С.122М
Разрешение на применение Госгорпромнадзора Украины.

Технические характеристики аппарата АЗУР-1М

Номинальное напряжение защищаемой трехфазной сети
переменного тока частотой 50 Гц, В		 380/660
Изменение емкости сети, мкФ на фазу от 0 до 1,0
Сопротивление срабатывания при симметричной трехфазной утечке,
кОм на фазу, не менее		 30
Сопротивление срабатывания при однофазной утечке, кОм, не более 20
Величина длительного тока утечки при изменении
емкости сети от 0 до 1 мкФ на фазу, А, не более		 0,025
Величина кратковременного тока через однофазную утечку
сопротивлением 1 кОм в диапазоне изменения емкости сети
от 0,1 до 1 мкФ на фазу, А, не более		 0,1
Собственное время срабатывания аппарата защиты
от токов утечки при сопротивлении однофазной утечки 1,0 кОм и емкости сети
от 0 до 1,0 мкФ на фазу, с, не более		 0,1
Габаритные размеры и масса аппарата защиты:
ширина x высота x глубина, мм		 164х320х240
Масса, кг 9

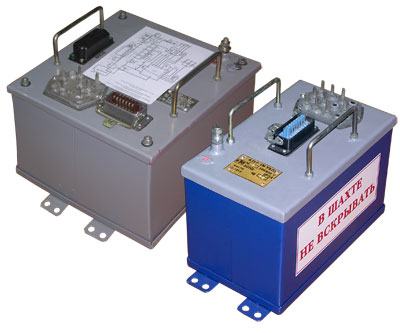

АЗУР-1 (слева) и АЗУР-1М (справа)

Рисунок 2 — АЗУР-1 (слева) и АЗУР-1М (справа)

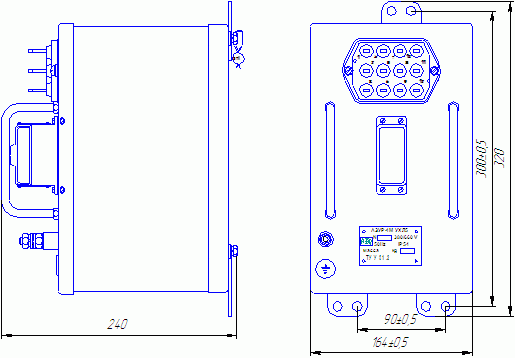

Рисунок 3 — Габаритные и установочные размера аппарата защиты АЗУР-1М
