Блок барабанов с высоковольтными кабелями ПВВЭР-60-3,5

Блок барабанов с высоковольтными коаксиальными кабелями ПВВЭР-60-3,5 для высоковольтных электротехнических лабораторий КАЭЛ-3,КАЭЛ-5, ЭТЛ-35К, ЭТЛ-35Т и Модулей Лабораторий МЛ.

Состоит из 3 барабанов с намотанными на них кабелями ПВВЭР-60-3,5 (Провод Высоковольтный в Виниловой изоляции Экранированный вРезиновой оболочке).

Кабели оконцованны с обеих сторон:

Для подсоединения к лаборатории:

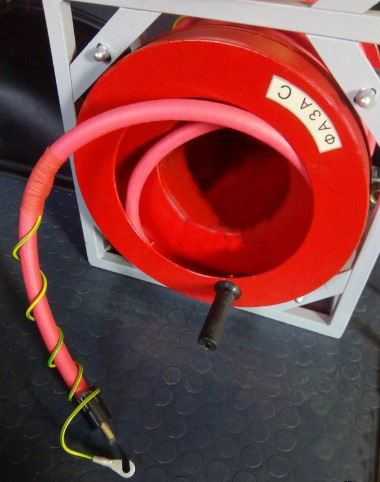

- жила: спец. штекер (рисунок 1.1) для подсоединения к фазным выводам лаборатории (рисунок 1.2);

- экран: латунный наконечник под болт (рисунок 1.1).

Рисунок 1.1

Рисунок 1.2

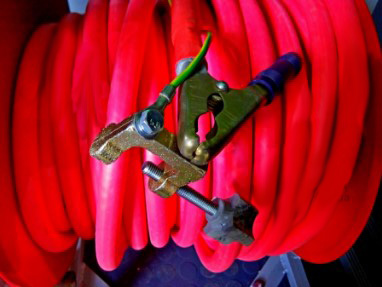

Для подсоединения к объекту испытаний (рисунок 2):

- жила: зажим-"крокодил" ;

- экран: струбцина.

Рисунок 2
