Блок для прямых резов

Подготовка кромок при резке прямоугольных деталей:

При необходимости вырезки прямоугольной детали нужного размера с подготовкой фасок под сварку можно применять трехрезаковый блок с наклонными резаками с ручной установкой поворота (90 0 ).

• Угол наклона устанавливается вручную в пределах 15-450 . 

• Резы — по прямой линии только при прямолинейной продольной или поперечной резке.

Резка с подготовкой V-,Y-, Х- и К-образных кромок для листов толщиной ~10-75 мм.

Устройство контроля по высоте обеспечивает резку с вертикальными кромками толщиной до 120 мм.

Ручная установка поперечного угла наклона боковых резаков — до 45 0. 

• Данный блок также возможно применять при раскрое листа на полосы шириной от 100 до 200мм.

Установка такого блока обеспечивает выгодное соотношение затраты/возможности. Возможно применение на машинах газокислородной резки типа «Комета».

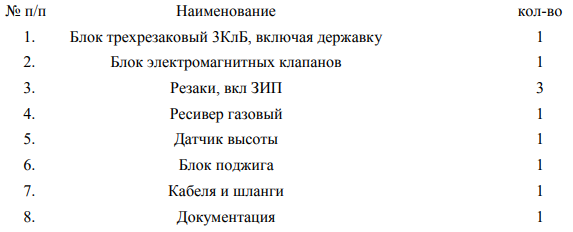

Спецификация для комплектования МТР «КОМЕТА»:
