Блок ручного управления аналоговый БРУ-7, БРУ-7К1

Предназначен для использования в системах промышленной автоматизации производственных процессов в качестве:
- Блока ручного задатчика аналогового сигнала
- Блока ручного управления аналоговым исполнительным механизмом (ИМ)

Блоки БРУ-7 выполнены в корпусе с передней панелью 96х96, блоки БРУ-7А - 48х96

Область применения

- Блок управления для ручного переключения управляющих цепей регулятора с автоматического режима управления на ручное и обратно при помощи клавиши на передней панели
- Блок управления для дистанционного переключения режима управления ручной/автомат, при помощи внешних сигналов, подаваемых на клеммно-блочный соединитель
- Цифровой индикатор технологического параметра, сигнала положения ИМ, в пределах от 0,0 до 100,0 %

Функциональные возможности

- Цифровая калибровка измерительного канала
- Масштабирование шкал измеряемых параметров в произвольных технологических единицах
- Цифровая фильтрация
- Извлечение квадратного корня
- Линеаризация входного сигнала по 16 точкам
- Технологическая сигнализация на передней панели отклонения от уставок минимум и максимум
- Светодиодная индикация режима управления ручной/автомат
- Сохранение параметров при отключении питания
- Защита от несанкционированного изменения параметров
- Гальванически разделенный интерфейс RS-485, протокол ModBus RTU (сбор информации, конфигурация)

Блок коммутации сигналов БКС-4

- Увеличение количества групп переключающих контактов блоков БРУ-5, БРУ-5К1 возможно с помощью дополнительного внешнего устройства БКС-4 (поставляется по отдельному заказу)

Конфигурирование прибора

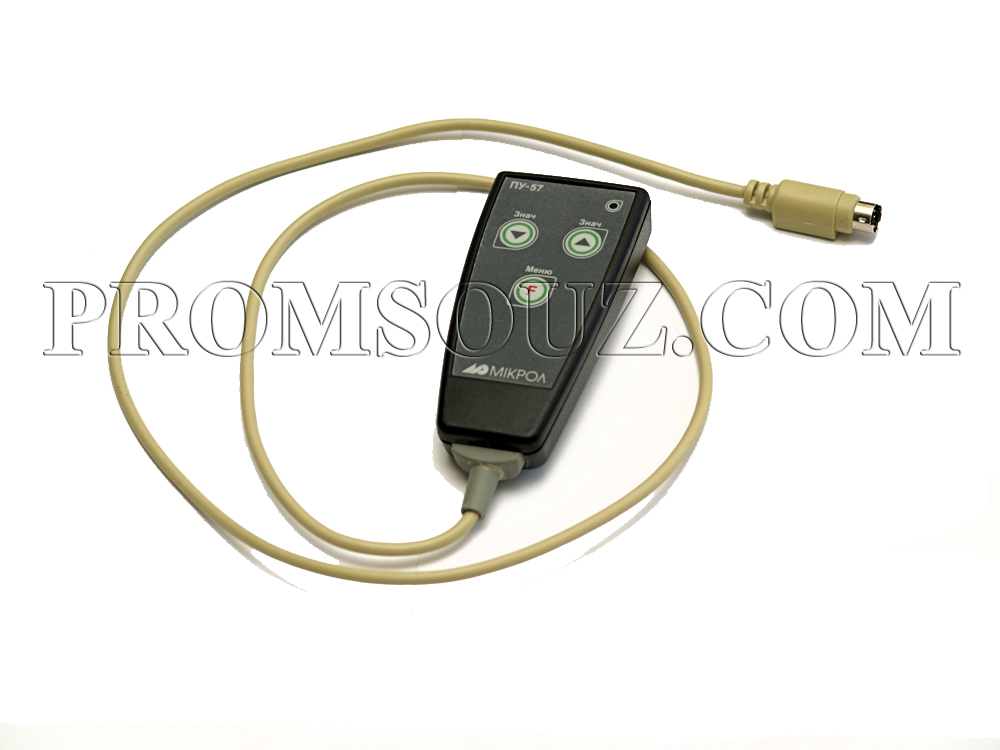

- Конфигурирование прибора, изменение настроек и параметров, осуществляется: по интерфейсу RS-485 или с помощью инженерного пульта ПУ-57 , поставляемого по отдельному заказ

Технические характеристики

- Входной аналоговый сигнал: 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх=25кОм)
- Выходной аналоговый сигнал: 0-5 мА (Rн<2кОм), 0(4)-20 мА (Rн<500 Ом), 0-10В (Rн>2 кОм)
- Максимальная погрешность установки сигнала задания:
по цифровому индикатору ±0,1% (выход задатчика подключен та вход индикатора)
по лимбу потенциометра ±2,0%
- Диапазон изменения установки задания: 0-100%
- Основная приведенная погрешность измерения: ±0,2%
- Количество разрядов цифрового индикатора: 4
- Высота цифр светодиодных индикаторов: 14 мм
- Коммутационная способность контактов реле с магнитной блокировкой:
- постоянный ток … <34 В, <0,25 А
- переменный ток … <220 В, <0,25 А
- Температура окружающей среды: от -40°С до +70°С
- Напряжение питания БРУ-7: ~220(+22,-33)В, (50±1)Гц переменного тока или 24(±4)В постоянного тока
- Напряжение питания БРУ-7К1: 24(±4)В постоянного тока
- Потребляемая мощность: не более 7 Вт (~220В) - для БРУ-7
- Ток потребления: не более 150 мА - для БРУ-7К1
- Корпус (ВхШхГ): щитовой 96х96х189 мм DIN43700, IP30. Монтажная глубина: 190 мм - для БРУ-7
- Корпус (ВхШхГ): щитовой 48х96х170 мм DIN43700, IP30. Монтажная глубина: 170 мм - для БРУ-7К1
- Масса блока: не более 1,0 кг (БРУ-7), не более 0,33 кг (БРУ-7К1)

Обозначение при заказе:

БРУ-7 - А - В - DD - U
БРУ-7К1 - А - В - DD

где:
А - код входа: 1 - 0-5 мА- 2 - 0-20мА, 3 - 4-20 мА, 4 - 0-10 В
B - код выходного аналогового сигнала: 1 - 0-5 мА- 2 - 0-20мА, 3 - 4-20 мА- 4 - 0-10 В
U - напряжение питания: 220 - 220В переменного тока, 24 - 24В постоянного тока
DD - наличие, тип и длина клеммно-блочного соединителя входных и выходных сигналов:
0 - КБЗ отсутствует,
0,75 - КБЗ-24-19-0,75

Примечание .
Цифра 0,75 соответствует стандартной длине соединителя в метрах.

Обозначение при заказе инженерного пульта:
Пульт инженерный ПУ-57-01

Обозначение при заказе блока коммутации сигналов: БКС-4
