Нормализованные константановые блоки БРК
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
132-85-292
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0

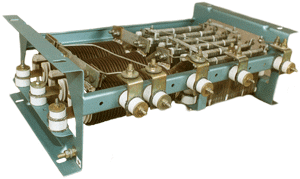

Константановые блоки БРК имеют одинаковую схему соединения, количество выводов, количество резистров, габаритные и установочные размеры. Количество константановых резисторов в блоке равно 12. количество выводов равно 12.
Различаются нормализованные константановые блоки между собой только величиной номинального сопротивления резисторов и номинальным током.
| Вид климати-ческого исполнения | Обозначение основного конструкторского документа | Ном. ток, А | Общее сопро-тив-ление блока | Сопротивление ступеней, Ом | Число вывод-ных зажи-мов | |||||
| 1-2 2-3 | 3-4 4-5 | 5-6 6-7 | 7-8 8-9 | 9-1010-11 | 11-12 | |||||
| У2 T2 УХЛ3 |
ЕЮИВ 434341.001.05ЕЮИВ 434341.002.05ЕЮИВ 434341.003.05 | 23,2 | 9,0 | 0,75 | 0,75 | 0,75 | 0,75 | 0,75 | 1,5 | 12 |
| У2 T2 УХЛ3 |
ЕЮИВ 434341.001.01ЕЮИВ 434341.002.01ЕЮИВ 434341.003.01 | 15,8 | 18,0 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 3,0 | 12 |
| У2 T2 УХЛ3 |
ЕЮИВ 434341.001.17ЕЮИВ 434341.002.17ЕЮИВ 434341.003.17 | 13,4 | 24,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 4,0 | 12 |
| У2 T2 УХЛ3 |
ЕЮИВ 434341.001.16ЕЮИВ 434341.002.16ЕЮИВ 434341.003.16 | 11,6 | 36,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 6,0 | 12 |
| У2 T2 УХЛ3 |
ЕЮИВ 434341.001.14ЕЮИВ 434341.002.14ЕЮИВ 434341.003.14 | 9,1 | 51,6 | 4,3 | 4,3 | 4,3 | 4,3 | 4,3 | 8,6 | 12 |
 |
| БЛОК РЕЗИСТОРОВ БРКФ У2 |
Примечание:
1. Цена константановых блоков БРК определяется расчетным путем, согласно ТДС, согласованного с заказчиком.
2. Отклонение величин сопротивлений резисторов от номинальных значений не должно превышать ±10%.
| Блоки резисторов серии Б6У2 | Блоки резисторов БРФУ | |||||||||
| Обозначение основного конструкт. докум. Б6У2 | Ном. ток,А | Общее сопр. блока, Ом | Габаритные размеры, мм | Устан. размеры, мм | Обозначение основного конструкт. докум. БРФУ | Ном. ток, А | Общее сопр. блока, Ом | Габаритные размеры, мм | Устан. размеры, мм | |
| ИРАК.434.332.004-01 | 228 | 0,115 | 620х385х200 | 600х260 | ЕЮИВ.434.356.001-04 | 228 | 0,123 | 620х412х200 | 600х260 | |
| ИРАК.434.332.004-02 | 204 | 0,142 | 620х385х200 | 600х260 | ЕЮИВ.434.356.001-03 | 204 | 0,15 | 620х412х200 | 600х260 | |
| ИРАК.434.332.004-03 | 160 | 0,216 | 620х385х200 | 600х260 | ЕЮИВ.434.356.001-02 | 160 | 0,225 | 620х412х200 | 600х260 | |
| ИРАК.434.332.004-04 | 128 | 0,37 | 620х385х200 | 600х260 | ЕЮИВ.434.352.001-01 | 128 | 0,36 | 620х412х200 | 600х260 | |
| ИРАК.434.332.004-05 | 114 | 0,474 | 620х385х200 | 600х260 | ЕЮИВ.434.352.001-03 | 114 | 0,492 | 620х412х200 | 600х260 | |
| ИРАК.434.332.004-06 | 102 | 0,58 | 620х385х200 | 600х260 | ЕЮИВ.434.352.001-02 | 102 | 0,60 | 620х412х200 | 600х260 | |
| ИРАК.434.332.004-07 | 80 | 0,88 | 620х385х200 | 600х260 | ЕЮИВ.434.352.001-01 | 80 | 0,9 | 620х412х200 | 600х260 | |
| ИРАК.434.332.004-08 | 64 | 4,5 | 620х385х200 | 600х260 | ЕЮИВ.434.346.004-07 | 64 | 1,44 | 620х412х200 | 600х260 | |
| ИРАК.434.332.004-09 | 57 | 1,92 | 620х385х200 | 600х260 | ЕЮИВ.434.346.004-06 | 57 | 1,98 | 620х412х200 | 600х260 | |
| ИРАК.434.332.004-10 | 51 | 2,4 | 620х385х200 | 600х260 | ЕЮИВ.434.346.004-05 | 51 | 2,34 | 620х412х200 | 600х260 | |
| ИРАК.434.332.004-11 | 40 | 3,5 | 620х385х200 | 600х260 | ЕЮИВ.434.346.004-04 | 40 | 3,72 | 620х412х200 | 600х260 | |
| ИРАК.434.332.004-12 | 36 | 4,8 | 620х385х200 | 600х260 | ЕЮИВ.434.346.004-03 | 36 | 4,92 | 620х412х200 | 600х260 | |
