Блок регистратора

БРГ способен, в зависимости от конкретной задачи выполнять ряд функций:

• принимать и обрабатывать сигналы дискретных датчиков, кнопок, сухих контактов и прочих дискретных простых аппаратов-
• принимать и обрабатывать аналоговые сигналы от датчиков температуры, тока, напряжения, и др.
• принимать и передавать данные по линии связи RS-485, протокол Modbus RTU.
• хранить на сменном стандартном носителе типа SD или MMC (флеш-память) всех обработанных сигналов датчиков в течение не менее года с привязкой к реальной дате и времени.

Структура условного обозначения БРГ-ХХ-ХХ У5

Б - блок,

РГ - регистратора,

ХХ - количество дискретных входов, шт.

ХХ - количество аналоговых входов, шт.

У5 - климатическое исполнение и категория размещения по ГОСТ 15150.

Пример заказа блока регистратора имеющего 4 дискретных и 2 аналоговых входа: «БРГ-4-2 У5, ДИГ.656111.157».

Устройство и работа

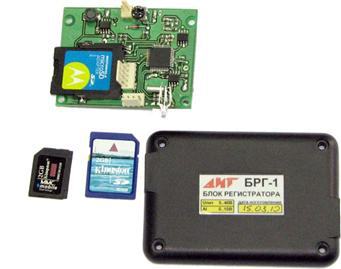

Конструктивно, блок выполнен в виде печатной платы с электрическими компонентами и заключен в пластиковый либо металлический корпус со степенью защиты IP44. Для смены флеш-карты памяти необходимо снять верхнюю крышку корпуса. Смену карты можно осуществлять без отключения питания блока. Блок имеет энергонезависимый календарь для регистрации даты и времени изменения состояния датчиков.

Питание блока может осуществляться от внешнего источника, либо от трансформатора тока (опционально).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 2. - Общие технические характеристики блока.

* - по требованию заказчика может быть уменьшено до 0,2сек, с пятикратным уменьшением общего времени регистрируемых данных.

Гарантии изготовителя

Гарантийный срок - 12 месяцев с момента ввода устройств в эксплуатацию, но не более 18 месяцев со дня поставки.
