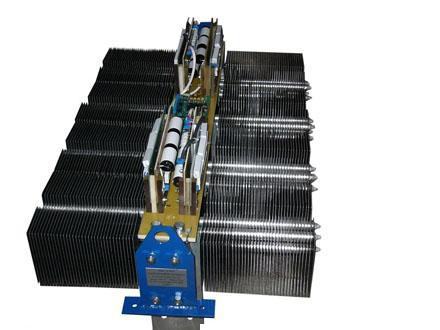

БЛОКИ СИЛОВЫЕ ДИОДНЫЕ СЕРИИ БСД И МОДУЛИ НА ИХ ОСНОВЕ ДЛЯ ТЯГОВЫХ ПОДСТАНЦИЙ ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА

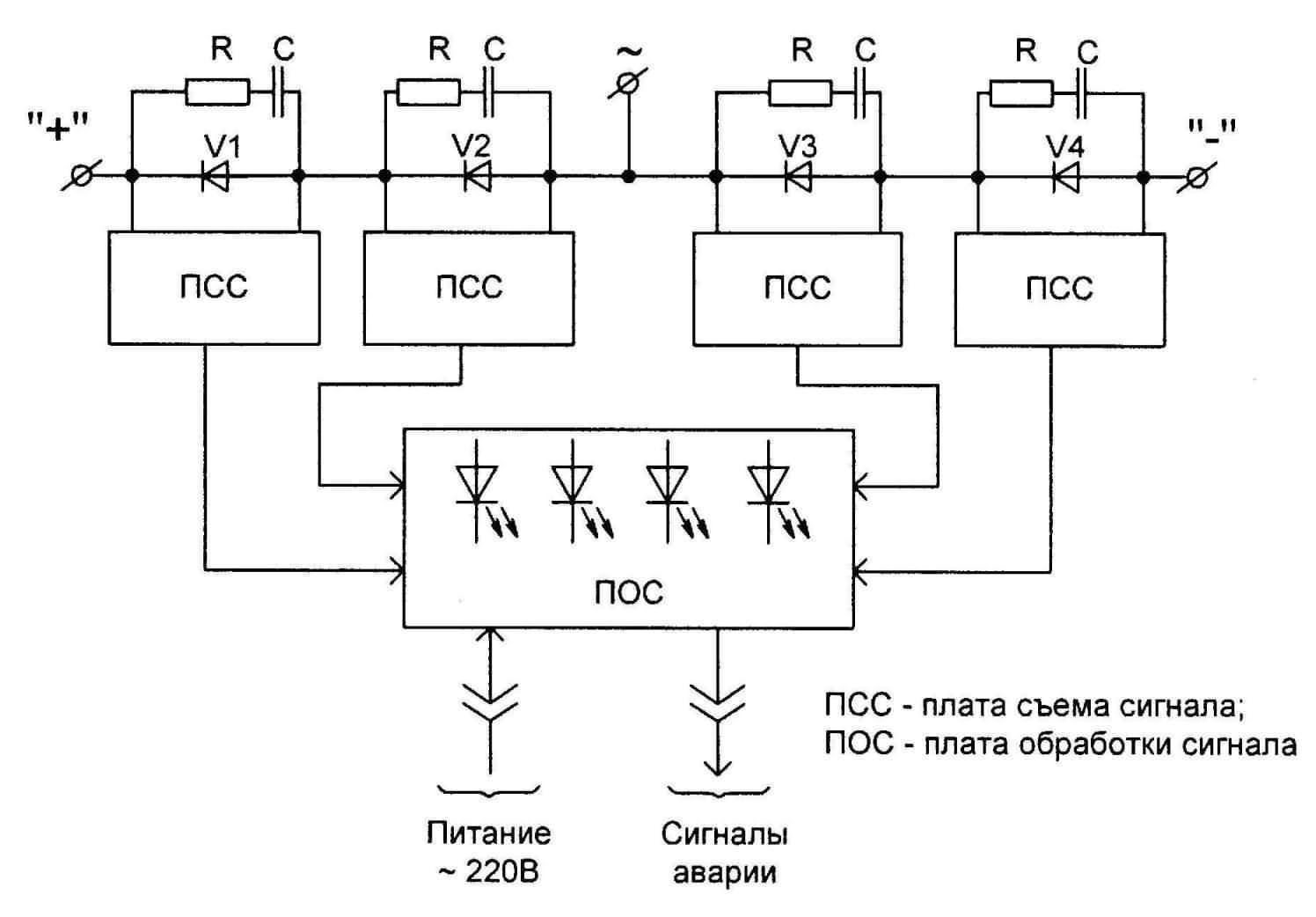

рис.1

Основные технические характеристики блока:

- в каждом плече блока расположены 2 последовательно соединенных диода типа Д273-2500 (либо аналогичных) с повторяющимся импульсным обратным напряжением не менее 3800В. При выходе из строя одного из диодов плеча блок сохраняет работоспособность и позволяет произвести замену неисправного диода во время проведения профилактических мероприятий. При этом предусматривается схема сигнализации о выходе из строя любого из диодов, входящих в силовой блок, с выдачей нормализованного сигнала во внешнюю схему и визуальной индикацией неисправного элемента.

При необходимости этот же сигнал может быть использован для выдачи команды на отключение установки, чтобы избежать возникновения вероятной аварийной ситуации при пробое второго из последовательно соединенных диодов в том же силовом блоке-

- номинальный выпрямленный ток агрегата при комплектовании такими блоками зависит от типа применяемого диода и условий работы агрегата. Так, при применении диода типа Д273-2500, числе параллелей плеча, равном 1, температуре окружающей среды 45°С, классе режима работы 1в соответствии с ГОСТ 18142 номинальный выпрямленный ток составляет 2519,4 А (средний ток через диод примерно 833А)-

- для отвода тепла от диодов используются теплоотводы на основе тепловых труб типа Т341-017-

- для защиты диодов от коммутационных перенапряжений используются цепи RС-

- в конструкции силовых блоков применен принцип соединения диодов и теплоотводов в один последовательный узел с помощью стяжного устройства с повышенной электрической изоляцией, надежным пружинным механизмом, клиновой системой затяжки, дающей выигрыш в габаритах устройства и величине прилагаемого оператором усилия-

- габаритные размеры блока (LхВхН), мм 1040x626x380-

- масса, кг 57

Готовы произвести поставку силовых диодных модулей, представляющих собой параллельное соединение двух силовых блоков. В этом случае для равномерного деления тока по параллельным ветвям выпрямителя в модуле устанавливаются индивидуальные индуктивные делители тока. Номинальный выпрямленный ток выпрямителя, собранного на таких модулях, при температуре окружающей среды 45°С, диодах типа Д273-2500 составляет не менее 3800 А.

Габаритные размеры модуля (LхВхН), мм: 1040x626x1200-

масса, кг: 150

Предлагаемые блоки и модули на их основе могут быть использованы для реконструкции выпрямительных агрегатов устаревших моделей типа В-ТПЕД-3,15-3,3 кВ и др. При этом не требуется замена существующих металлоконструкций и перепланирование тяговых подстанций (в существующих шкафах изымаются существующие блоки и устанавливаются предлагаемые БСД).

Кроме того, блоки БСД могут являться основным звеном при изготовлении новых тяговых подстанций.

Силовые блоки или модули вставляются в шкафы выпрямительных агрегатов, степень защиты от соприкосновения обслуживающего персонала с токоведущими частями, от попадания твердых тел и от проникновения воды не ниже группы IР23 по ГОСТ 14254-80.
