Блок управления кранами БУК

Блок управления кранами БУК предназначен для дистанционного или местного (ручного) управления пневматическими или пневмогидравлическими приводами двухпозиционной трубопроводной арматуры (вчастности шаровыми кранами Ду от 50 до 200 мм), затворами дисковыми и другимиповоротными устройствами.

Применение
Промысловые имагистральные газопроводы, системы обустройства компрессорных игазораспределительных станций, пункты сбора и подготовки газа, хранилищагаза.
Взрывоопасные зоны, согласно маркировке блока IExdIIBT4 по ГОСТ12.2.020-76.
Условия, соответствующие маркировке блока IP54 по ГОСТ14254-96.

Климатические условия
Температураот -55 до +50?С, относительная влажность 100% при температуре 25?С (исполнение Д3 по ГОСТ 12997-84, что соответствует исполнению УХЛ категории 1 по ГОСТ15150-69).

Технические характеристики

• Рабочая среда: – неагрессивныйприродный газ или сжатый воздух, очищенные и осушенные.
• Давление рабочей среды МПа (кгс/см2):
  - минимальное – 0,6(6,0)-
  - максимальное – 16,0 (160).
• Потребляемая электрическая мощность: - не более 20 Вт.
• Режим работы электромагнита: – продолжительный.
• Управляющий сигнал: – дистанционный - электрический постоянного токанапряжением 24, 110 или 220 В. (Блок с управляющим сигналом 220 Визготавливается по специальному заказу)
• Выходной сигнал: – пневматический.
• Масса: - не более 6 кг.

Структура условного обозначения блока при егозаказе
БУК — Сокращенное обозначение блока – блок управлениякранами.
Х/Х — Типоразмер: в числителе – величина давления рабочей среды вкгс/см2 - 80 или 160 в знаменателе – напряжение в В: 24, 110 или 220.

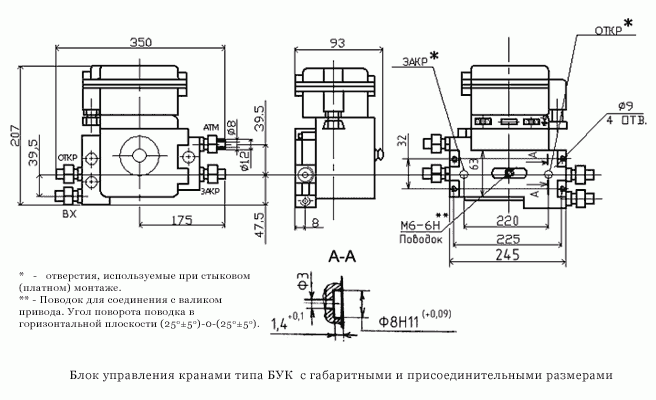

Блок управления кранами типа БУК с габаритными и присоединительными размерами

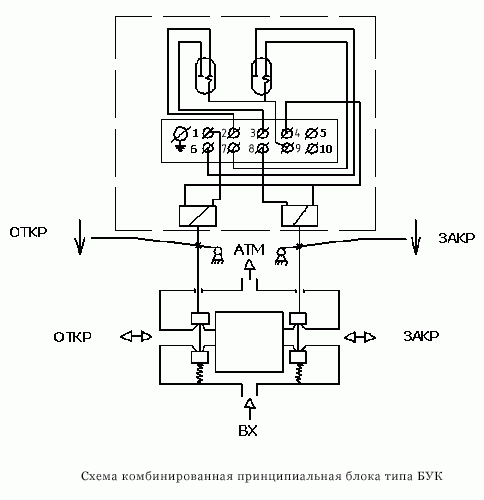

Схема комбинированная принципиальная блока типа БУК
