Блок удаленного ввода вывода
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
130-72-959
Производитель:
Статус поставщика:
На правах представителя
Сертификат:
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0
Структура условного обозначения
БВВ ХХ / XX - X У5
Б - блок
В - ввода
В - вывода
ХХ - количества каналов дискретного ввода
XX - количество каналов дискретного вывода
X - аналоговый ввод - "А",цифровой вывод - "Ц", релейный вывод - "Р"
У - климатическое исполнение по ГОСТ 15150-69
5 - категория размещения по ГОСТ 15150-69
Таблица 1. - Условные обозначения блоков ввода вывода.
|
Наименование |
УВВ 16/16 |
УВВ 32/16 |
УВВ 16/32 |
УВВ - А |
УВВ - Ц |
УВВ - Р |
|
Дискретные входы |
16 |
32 |
16 |
16 |
16 |
16 |
|
Дискретные выходы |
16 |
16 |
32 |
16 |
16 |
16 |
|
Аналоговые входы |
- |
- |
- |
8 |
- |
- |
|
Аналоговые выходы |
- |
- |
- |
- |
2 |
- |
|
Релейные выходы |
- |
- |
- |
- |
- |
8 |
Пример заказа блока с 16 каналами дискретного ввода и 32 каналами дискретного вывода «БВВ16/32 У5, ДИГ.656131.030».
Устройство и работа
Ввод-вывод данных производится через последовательный порт RS485 в полудуплексном режиме, скорость обмена устанавливается в пределах от 2400 до 115200 бод, обмен данными производится по протоколу ModbusRTU.
Установка адреса и скорости обмена данными блока производится с помощью
DIP-переключателя SA1 установленного на плате блока. УСТАНОВКА ДОЛЖНА ПРОИЗВОДИТЬСЯ ПРИ ВЫКЛЮЧЕННОМ ПИТАНИИ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 2. - Общие технические характеристики устройства.
|
Номинальное напряжение питания, В |
10..40 |
|
Потребляемая мощность Вт, не более |
1,5 |
|
Линия связи |
RS-485 |
|
Протокол обмена данными |
ModbusRTU |
|
Диапазон скоростей обмена данными, бод/с |
2400..115200 |
|
Диапазон устанавливаемых адресов устройства |
01..32 |
|
Температура окружающей среды, 0С |
минус 5 до + 35 |
|
Относительная влажность воздуха, при температуре 350С, % |
98 |
|
Уровень взрывозащиты* |
искробезопасная электрическая цепь |
|
Габаритные размеры ДхШхВ не более, мм |
150х130х55 |
*- кроме блока УВВР.
- Дискретные входы имеют гальваническую развязку 1500В. Входное сопротивление 12кОм. Уровень логической единицы "1" >12В, логический ноль "0"<12В. Типовое подключение представлено на рисунке 1.
- Дискретные выходы организованны по схеме открытый коллектор и объединены в группы по 8 входов. Имеют защиту от короткого замыкания. Продолжительный ток нагрузки одного выхода не более 50мА (по желанию заказчика может быть увеличен до 100мА), ток нагрузки группы не более 500мА. Типовое подключение представлено на рисунке 2.
- Аналоговые входы имеют разрядность АЦП - 10бит. Вход работает с унифицированными типами сигналов (0 - 5В, 0 - 10В, 0 - 20мА, 4 - 20мА) Соответствующий тип сигнала выставляется джампером.
- Аналоговые выходы позволяют выдавать напряжение 0 - 5В.
- Релейные выходы позволяют коммутировать электрические цепи с напряжением 24В DC, ток не менее 1А.

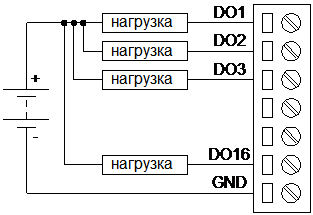

Рисунок 1. - Типовое подключение дискретных входов. Рисунок 3. - Типовое подключение дискретных выходов.
Гарантии изготовителя
Гарантийный срок - 12 месяцев с момента ввода устройств в эксплуатацию, но не более 18 месяцев со дня поставки.
