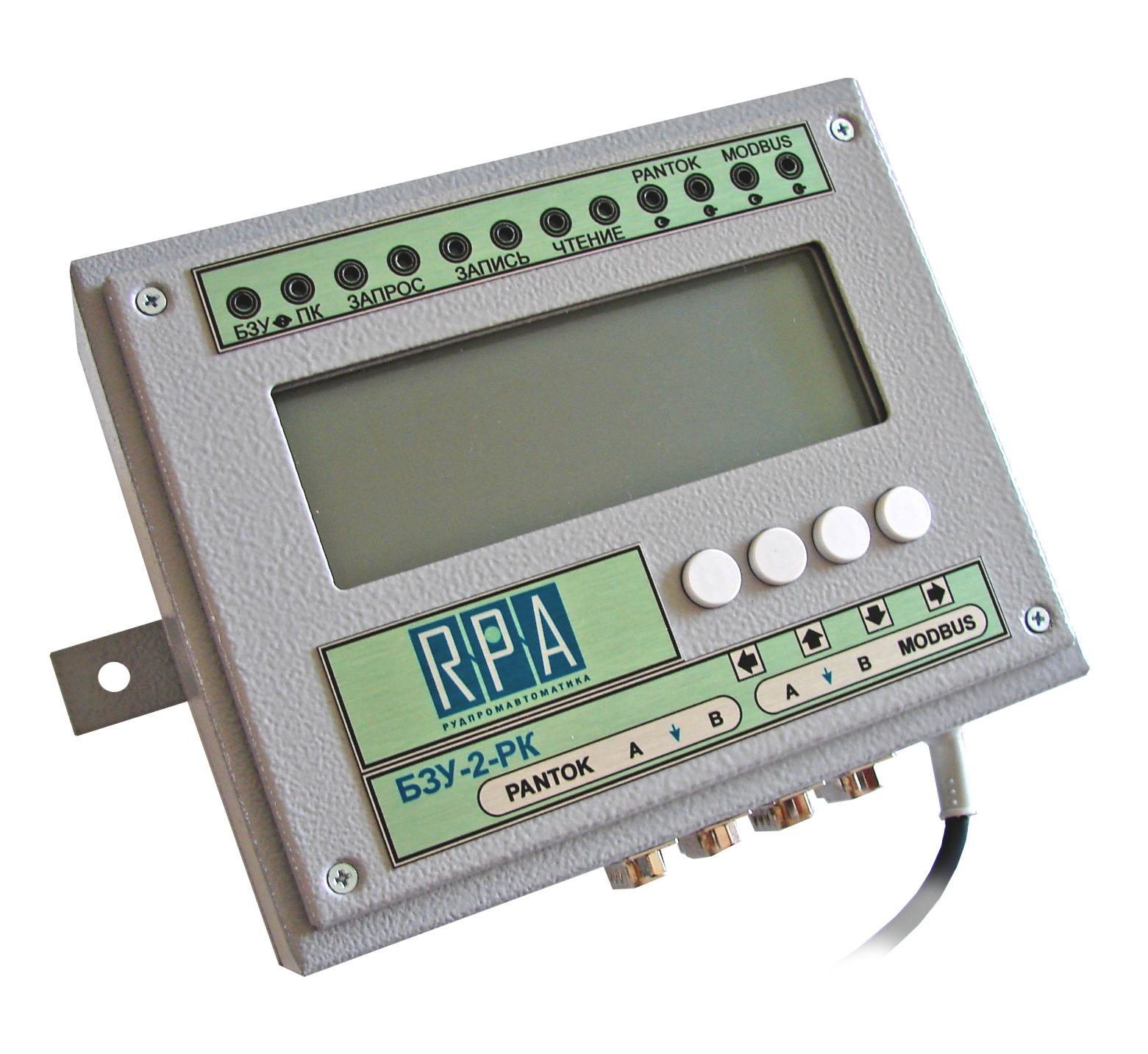

Блок защиты и управления БЗУ-2-РК (репитер-конвертор)
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
130-123-6497
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0
Преобразователь протоколов передачи данных (репитер-конвертор)предназначен для работы в сетях обмена данными с протоколом ModBus на предприятиях с уже существующей системой связи с технологическим оборудованием, которое в большинстве случаев использует промышленный интерфейс RS-422(485) и протокол ModBus. Для совместимости со SCADA-системой предприятия интегрируется оборудование БЗУ-2-РК, через которое производится связь с блоками БЗУ-2. Это обеспечивает более полный контроль над ресурсами в глобальной системе автоматизации предприятия.
БЗУ-2-РК преобразовывает данные из протокола Pantok в протокол ModBus и обратно. Устанавливается на локальной подстанции и обслуживает согласованное с заказчиком количество устройств.
Искробезопасное выполнение выходных цепей позволяет использовать данный блок в условиях, опасных по газу и пыли. Установка блока должна производиться во взрывобезопасную оболочку, например, в одну из ячеек на подстанции.
Технические данные:
|
|
БЗУ-2-11-РК 0.1
|
БЗУ-2-11-РК 0.2
|
|
Настройка блока
|
с помощью компьютера
|
с помощью кнопок на панели
|
|
Скорость передачи информации
|
MODBUS, 4800…230400 бод
PANTOK, 4800..230400 бод
|
MODBUS, 600..230400 бод
PANTOK, 4800..230400 бод
|
|
Поддержка формата посылки
|
ASCII , RTU, с битом паритета (чет/нечет) или без бита паритета
|
RTU, 8 бит + четный бит паритета
|
|
Таймаут ответа MODBUS
|
0,25 с (рекомендуемый)
|
|
|
Время короткого замыкания линий передатчика RS422/485
|
неограниченно
|
|
|
Величина нагрузки на линию RS422/485
|
96 кОм (1/8 единичной нагрузки)
|
|
|
Диапазон пороговой чувствительности приемника RS422/485
|
от минус 50мВ до минус 200мВ
|
|
|
Питание блока осуществляется
|
от внешнего источника переменного напряжения в диапазоне (85…265) В или постоянного напряжения в диапазоне (120…370) В
|
|
|
Потребляемая мощность
|
не более 2 Вт
|
не более 3 Вт
|
|
Количество БЗУ
|
0…254
|
0…256
|
|
Периодичность опроса БЗУ
|
не чаще 50 с-1
|
не чаще 10 с-1
|
|
Допустимые функции протокола ModBus
|
0x01, 0x02, 0x03, 0x04, 0x05, 0x06, 0x0F, 0x10
|
регистрами ввода (функция 0x04) и регистрами хранения (функции 0x03, 0x06, 0x10)
|
|
Работа с виртуальным БЗУ
|
есть
|
нет
|
|
Выдача стандартного кода ошибки, формируемого ведомым устройством
|
есть
|
нет
|
|
Габаритные размеры:
высота, мм
ширина, мм
глубина, мм
|
110
175
50
|
145
180
70
|
