Весоизмерительный контроллер с функциями дозирования C602 используется в весовых системах, построенных на тензометрических датчиках. Весовой контроллер C602 имеет высокую точность и скорость A/D(аналого-цифрового) преобразования и работает на базе 32bit ARM процессора с ядром Cortex M3 по Sigma –Delta технологии преобразования. Максимальная скорость преобразования составляет 200times/sec. Данный весовой контроллер предназначен и широко применяется в различных быстро-действующих весовых системах автоматического многокомпонентного дозирования выгрузки и заполнения (до 8-ми материалов), к которым предъявляются требования к высокой скорости и точности взвешивания, дозирования и контроля. Весовой контроллер C602 дополнительно снабжён функцией отображения на дисплее кода АЦП сигнала с весовой системы, сигнализации минимальных и максимальных пределов взвешивания.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: |

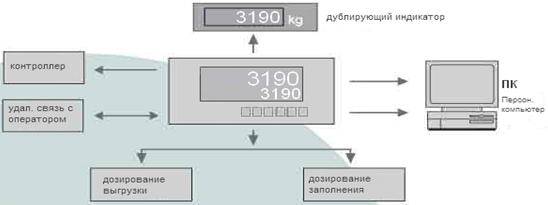

ФУНКЦИОНАЛЬНАЯ СХЕМА ПРИМЕНЕНИЯ: |
- Класс точности - III-
- Метод А/D преобразования: Sigma-Delta, 32bit ARM processor of Cortex M3-
- Скорость преобразования: 200times/s-
- Входной диапазон сигнала: -15mV ~15mV-
- Входная чувствительность: 1mV/e- Нелинейность: 0.01%FS-
- Питание датчиков: DC 5V, I?80mA-
- Количество подключаемых датчиков: 1 ~ 4 шт. по 350 Ohm-
- Поддержка 4 - и 6 - проводных схем подключения, автокомпенсация для больших расстояний-
- 5-ти точечная калибровка линейности, возможность корректировки точек-
- Дисплей: 2шт – оба 6 разрядные LED, 23 сигнализатора статуса-
- Щитовое исполнение, Металлический корпус-
- Часы с реальным временем и датой с энергонезависимой памятью-
- Хранение информации о взвешивании: 8064 данных веса или 4032 данных о времени и весе-
- Интерфейс связи с дублирующим табло: метод токовой петли 20mA-
- Интерфейс: 2 серийных RS232C один из которых можно перенастроить на RS422/485 по выбору- скорость передачи данных 600 ~ 57600 на выбор-
- Интерфейс связи с принтером: возможно соединение с микропринтером, широкострочными принтерами моделей LT800, KX-P1121 или LQ1600K-
- Аналоговый вых. сигнал: 1 фотоэлектрически изолированный в режимах 4-20mA/0-5V/0-10V-
- 8-мь оптоизолированных релейных выходов AC220, 0.5A-
- 8-мь оптоизолированных дискретных внешних входов +12V ~ +24V DC-
- Питание: AC 110~230V, 50/60Hz, 1A -
- Рабочий диапазон температур – от 0 до +40°С при влажности до 90%(без конденсата)-
- Температура хранения – от -20 до +50°С при влажности до 90%(без конденсата)-
- Вес: 0,8кг.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
|
 |
|
|
- Возможность установки фиксированных значений (дозы) веса, предварительных значений, max- min пределов, гистерезиса, времён задержек-
- Возможность выбора одного из 4-х режимов работы:
- - многокомпонентное дозирования заполнения с последующей выгрузкой-
- - отрицательное автоматическое дозирование выгрузки (с автоматическим контролем загрузки сырья в бункер)-
- - сортировочные весы (весы отбраковки) - до 5-ти пределов-
- - сортировочные весы с внешним управлением (с ПЛК) - до 5-ти заданных пределов-
- Расширенная функциональность режима работы многокомпонентного дозирования:
- - подрежим дозирования фиксированного количества (дозы) 2-х материалов на 2-х скоростях с импульсной доводкой и самокоррекцией (внепредельной корректировкой) с последующей автоматической выгрузкой-
- - подрежим дозирования фиксированной дозы 3-х материалов на 2-скоростях с импульсной подачей-
- - подрежим дозирования фиксированной дозы 7-ми материалов на одной скорости с импульсной доводкой по каждому материалу и последующей автоматической выгрузкой-
- - подрежим дозирования фиксированной дозы 8-ми материалов на одной скорости-
- Возможность цикличной работы дозаторов с задачей необходимого количества циклов-
- Расширенная система установки времён задержек-
- Отдельный дискретный выход сигнализации нулевой зоны (сигнализации «Пусто»)-
- Возможность внешнего управления процессами загрузки, выгрузки, сортировки при помощи ПЛК-
- Работа в режимах Пуск/Стоп/ Пауза с помощью нажатия соответствующих клавиш на приборе либо при подаче внешних дискретных сигналов со стороны ПЛК, конц. выключателей, удалённых кнопок и т.д.-
- Энергонезависимое хранение в памяти 20 рецептур (программ дозирования)-
- Быстрый доступ к рецептурам дозирования, сортировки-
- Энергонезависимое хранение в памяти информации о взвешиваниях – до 8000 записей-
- Регулируемая цифровая фильтрация сигнала и скорость АЦП преобразования-
- 8 оптоизолированных релейных выходов AC220, 0.5A - (max 40вых – опция)-
- 8 оптоизолированных дискретных входов, 2 из которых - это высокоскоростные сигналы кодированный и прерывистый (высокая скорость реакции) - (max 40вх. – опция)-
- В комплекте блок 8-ми релейных выходов AC220, 0.5A-
- 1 оптоизолированный аналоговый выход в режимах 4-20mA / 0-5V / 0-10V-
- Последовательные интерфейсы связи:
- 1-й интерфейс: RS232C-
- 2-й интерфейс: перенастраиваемый RS232C/RS422/485, передача данных 600 ~ 57600 на выбор-
- 1 оптоизолированный выход токовой петли 20mA для связи с дублирующим табло-
- Возможность распечатки текущих и суммарных значений веса, дозируемого материала или калибровки, а также всех настраиваемых в приборе коммуникационных и калибровочных параметров.
|
