Пневмоцилиндры серии CF

По всем интересующим Вас вопросам:
Москва:
+7(495)182-71-11
E-mail:
info@promsouz.org
Код товара:
127-61-4292
Производитель:
Цена с НДС:
Цена по-запросу
Описание

Пневмоцилиндры серии СF производятся с диаметром поршня от 32 до 125 мм и ходом до 2000 мм и соответствуют стандарту ISO 15552 (действует вместо 6431) VDMA 24652.

Изготавливаются с одним и двумя штоками. Могут быть как двухстороннего, так и одностороннего действия. Все пневмоцилиндры оснащены торможением в конце хода и магнитным кольцом на поршне, что позволяет использовать на них датчики положения.

Гильза пневмоцилиндра изготовляется методом экструзии, в следствии чего имеет высокую точность поверхности и направленную шероховатость, что уменьшает износ уплотнений поршня.

Специальная высококачественная смазка позволяет использовать эти пневмоцилиндры в работе пневмосистемы без принудительного смазывания.

Шток изготавливается из стали, поверхность хромируется, частота поверхности 0.8 допустимые отклонения по диаметру штока от -0.025 до 0.064.

При производстве пневмоцилиндров серии CF используется специальный профиль с пазами под датчики положения, расположенных на трех сторонах пневмоцилиндра, предающий пневмоцилиндру элегантный и современный вид.

Обозначение

CFXXXxXXX
cерияØ- поршняход поршня

Технические характеристики

Цилиндр двухстороннего действия с демпфированием

Ход штока любой до 2 метров
Диаметр поршня 32- 40- 50- 63- 80- 100- 125 мм
Рабочая среда Подготовленный воздух
Рабочее давление 1-9 Бар
Максимальное давление 13,5 Бар
Рабочая температура 0-70°С, возможно исполнение с рабочей температурой 90°С
Рабочая скорость 50-800 мм/сек
Вид торможения Воздушный, регулируемый
Тормозной путь 20 мм (Ø-32,40,50,63)- 26 мм (Ø-80,100,125)

Таблицы усилий в кГс

Диаметр
цилиндра		 32 40 50
  Двойного действия Двойного действия Двойного действия
  Выдви­жение Втяги­вание Выдви­жение Втяги­вание Выдви­жение Втяги­вание
Давление (бар) 1 8.04 6.90 12.56 10.55 19.63 16.49
2 16.08 13.80 25.12 21.10 39.26 32.98
3 24.12 20.70 37.68 31.65 58.89 49.47
4 32.16 27.60 50.24 42.20 78.52 65.96
5 40.20 34.50 62.80 52.75 98.15 82.45
6 48.24 41.40 75.36 63.30 117.78 98.94
7 56.28 48.30 87.92 73.85 137.41 115.43
8 64.32 55.20 100.48 84.40 157.04 131.92
9 72.36 62.10 113.04 94.95 176.67 148.41
Диаметр
цилиндра		 63 80 100
  Двойного действия Двойного действия Двойного действия
  Выдви­жение Втяги­вание Выдви­жение Втяги­вание Выдви­жение Втяги­вание
Давление (бар) 1 31.17 28.03 50.26 45.36 78.53 73.62
2 62.34 56.06 100.52 90.72 157.06 147.24
3 93.51 84.09 150.78 136.08 235.59 220.86
4 124.68 112.12 201.04 181.44 314.12 294.48
5 155.85 140.15 251.30 226.80 392.65 368.10
6 187.02 168.18 301.56 272.16 471.18 441.72
7 218.19 196.21 351.82 317.52 549.71 515.34
8 249.36 224.24 402.08 362.88 628.24 588.96
9 280.53 252.27 452.34 408.24 706.77 662.58
Диаметр
цилиндра		 125
  Двойного действия
  Выдви­жение Втяги­вание
Давление (бар) 1 122.70 114.60
2 245.40 229.20
3 368.10 343.80
4 490.80 458.40
5 613.50 573.00
6 736.20 687.60
7 858.90 802.20
8 981.60 916.80
9 1104.30 1031.40

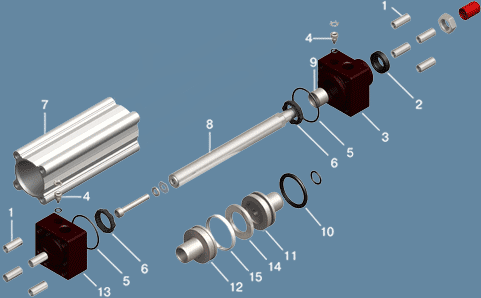

Устройство


1. Гайка винт
2. Манжета штока (полиуретан)
3. Передняя крышка (упрочненный алюминиевый сплав)
4. Винт регулировки демпфера
5. Уплотнительное кольцо (пербунан)
6. Манжета демпфера (пербутан)
7. Профильная гильза (анодированный алюминий)
8. Шток (сталь с покрытием хромом)		 9. Передний поршень демпфера (алюминий)
10. Уплотнительное кольцо (пербутан)
11. Поршень
12. Задний поршень демпфера (алюминий)
13. Задняя крышка (упрочненный алюминиевый сплав)
14. Магнитное кольцо
15. Направляющее кольцо

Крепеж

Ко всем пневмоцилиндрам, которые мы производим, возможна поставка ремкомплектов. Ремкомплект включает в себя все необходимые уплотнения для ремонта пневмоцилиндра.
Обозначение:
Ремкомплект/XXX
Ø- поршня

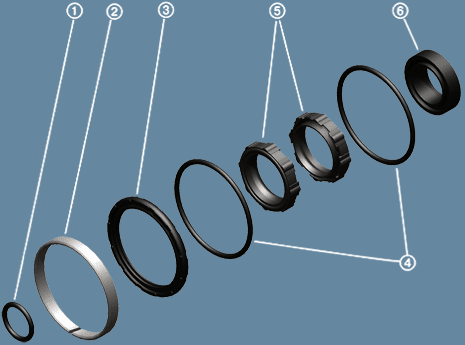

В состав ремкомплекта входят:

1. Манжета поршня - самосмазывающийся полиуретан
2. Несущее кольцо - фторопласт
3. Уплотнение поршня - пербутан (NBR)
4. Уплотнительное кольцо гильзы - пербутан (NBR) - 2шт.
5. Манжета демпфера - пербутан (NBR) - 2шт.
6. Манжета штока - самосмазывающийся полиуретан

Крепление

Лапы

CLA/XXX
Ø- поршня
Фланец

CB/XXX
Ø- поршня
Серьга

CС/XXX
Ø- поршня
Двойная серьга

CD/XXX
Ø- поршня
Наконечник (тип1)

F/XXX
Ø- поршня
Наконечник (тип2)

G/XXX
Ø- поршня
Наконечник со сферическим шарниром

PHSA/XXX
Ø- штока

Чертежи пневмоцилиндров серий CF
Чертежи всех крепежных элементов для цилиндров серий CF
