Командоаппарат предназначен для дистанционного задания скорости электропривода главных механизмов буровой установки.
Командоаппарат с маркировкой взрывозащиты 2EхеdIIАТЗ может эксплуатироваться во взрывоопасных зонах и наружных установках согласно гл.7.3 "Электроустановки во взрывоопасных зонах" "Правил устройства электроустановок" и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных зонах.
Командоаппарат предназначен для встройки в пневматический модуль пульта бурильщика.
Условия эксплуатации
Командоаппарат изготавливается в климатическом исполнении УХЛ категории размещения I по ГОСТ 15150-69.
Степень защиты командоаппарата — IР54 по ГОСТ 14254-96.
Аппарат предназначен для эксплуатации в следующих условиях:
- температура окружающего воздуха от -45 до +40°С-
- относительная влажность окружающей среды до 90% при температуре 25°С без конденсации влаги-
- вибрационные нагрузки в местах установки должны соответствовать группе механического исполнения М18 по ГОСТ 17516.1-90.
Окружающая среда не должна содержать агрессивных газов и паров в концентрациях, разрушающих детали и составные части командоаппарата и изоляцию.
Технические характеристики
Напряжение питания, В |
110 |
Напряжение на выходе, В |
44 |
Частота, Гц |
50 |
Усилие на рукоятке, Н, не более |
60 |
Угол поворота рукоятки, ° |
±45 |
Угол поворота ротора сельсина, ° |
±60 |
Габаритные размеры, мм |
400x300x400 |
Масса, кг, не более |
21 |
Электрическое сопротивление изоляции в нормальных климатических условиях должно быть не менее 10 МОм.
Контактные зажимы клеммников допускают подключение двух проводов сечением 1,5 мм2 каждый.
Номинальный режим работы командоаппарата — продолжительный.
Командоаппарат имеет одно кабельное вводное устройство, рассчитанное для подведения гибкого кабеля с условным диаметром 24 мм. Надрезы в уплотнительном кольце 10, 14, 18, 22 мм.
Средний срок службы командоаппарата не менее 10 лет.
Устройство и работа
Командоаппарат (рисунок 2) состоит из сварного металлического корпуса и съемной крышки.

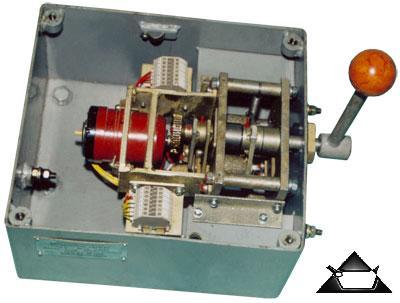

Рисунок 2 — Устройство командоаппарата сельсинного типа СКАВ-БУ
На боковой поверхности корпуса расположен рычаг (рукоятка) ручного управления. Рычажный привод командоаппарата связан с ротором сельсина зубчатой передачей, а также с кулачками и диском фрикциона и фиксатора нулевого положения.
Перемещение рукоятки ограничивается регулируемыми упорами, размещенными на внешней поверхности правой стенки каркаса выемного блока.
Положение рукоятки в пределах угла поворота фиксируется фрикционом в виде подпружиненных резиновых втулок, расположенных на диске, скользящих по внутренней поверхности левой стенки каркаса выемного блока.
Усилие поворота рукоятки регулируется с помощью винтов, ввинчивая которые сжимают пружины и тем самым увеличивают трение между резиновыми втулками и стенками каркаса.
В командоаппарате встроены три выключателя (взрывозащищенные контактные блоки типа БКВ), которые срабатывают под действием кулачков и рычага при повороте рукоятки по следующей диаграмме:
# выключателя |
Контакт |
Положение привода командоаппарата |
Спуск |
0 |
Подъем |
SA1
|
Замыкающий
|
-
|
-
|
X
|
Размыкающий
|
X
|
X
|
-
|
SA2
|
Размыкающий
|
-
|
X
|
-
|
SA3
|
Замыкающий
|
X
|
-
|
-
|
Фиксатор нулевого положения состоит из рычага, закрепленного на правой стенке каркаса выемного блока, ролик которого под действием пружины входит в паз диска и надежно фиксирует рукоятку командоаппарата в нулевом положении.
Клеммники для подключения кабеля размещены на кронштейнах, установленных на каркасе выемного блока.
Кабельное вводное устройство установлено на днище корпуса и обеспечивает ввод и уплотнение подводимого к командоаппарату кабеля.
Командоаппарат работает следующим образом: при повороте рукоятки ротор сельсина поворачивается на соответствующий угол. При этом на выходе сельсина появляется переменное напряжение, амплитуда которого пропорциональна синусу угла поворота ротора.
Во избежание попадания пыли и влаги внутрь командоаппарата по контуру крышки установлена прокладка из эластичной резины, а на валу рукоятки — войлочное уплотнение.
Маркировка командоаппарата выполнена на табличках в соответствии с ГОСТ 18620-86.
Командоаппарат имеет табличку, выполненную способом глубокого травления.
На крышке командоаппарата имеются таблички с маркировкой взрывозащиты 2ЕхеdIIАТ3 и предупредительной надписью "Открывать, отключив от сети".
Транспортная маркировка выполнена непосредственно на упаковочном ящике, соответствует требованиям ГОСТ 14192-77 и содержит манипуляционные знаки "Верх", "Осторожно, хрупкое", "Беречь от влаги".
