Весоизмерительный контроллер XK3190-C8 с функциями дозирования , используется в весовых системах построенных на тензометрических датчиках.
Весовой контроллер XK3190-C8 имеет высокую точность и скорость A/D (аналого -цифрового) преобразования. Он широко применяется в электронных весовых системах дозирования , розлива , фасовки , а именно: в различных бункерных и платформенных весах, дозавтоматах розлива и фасовки продуктов и др. Повторяемость характеристик индикатора даёт возможность замены прибора без перекалибровки. Данный весовой контроллер дополнительно снабжён функциями сигнализации минимальных и максимальных пределов взвешивания и имеет возможность фиксирования и сохранения пиковых значений веса.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: |

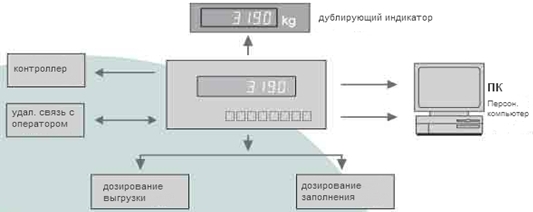

ФУНКЦИОНАЛЬНАЯ СХЕМА ПРИМЕНЕНИЯ: |
- Класс точности - III -
- Метод А/D преобразования: Sigma-Delta, 24bit -
- Скорость преобразования: 80times/s -
- Входной диапазон сигнала: -19mV ~19mV -
- Входная чувствительность: ? 1mV/e- Нелинейность: 0.01%FS -
- Питание датчиков: DC 5V, I?350mA -
- Количество подключаемых датчиков: 1 ~ 8 шт. по 350 Ohm -
- Поддержка 4 - и 6 - проводных схем подключения, автокомпенсация для больших расстояний -
- 5-ти точечная калибровка линейности, возможность корректировки точек -
- Дисплей: 7 разрядов LED, 11 сигнализаторов -
- Дискретность: 1/2/5/10/20/50 по выбору-
- Щитовое исполнение, Металлический корпус -
- Часы с реальным временем и датой с энергонезависимой памятью -
- Автокомпенсация нуля, слежение нуля -
- Интерфейс связи с дублирующим табло: метод токовой петли 20mA -
- Интерфейс связи с ПК: выборочный RS232C/RS422/485 -
- Интерфейс связи с принтером: параллельный серийный для связи с серийным принтером -
- 1 Аналоговый выходной сигнал в режимах 4-20mA/0-20mA/0-5V/0-10V -
- 3 релейных выхода AC220, 0.5A -
- 3 внешних дискрет. входа +12V~+24V DC : вкл/выкл удаленным переключателем (активация процесса дозирования),
- возможность подключения контроллеров типа концевых выключателей -
- Питание: AC 110~230V, 50/60Hz, 1A -
- Рабочий диапазон температур – от 0 до +40°С при влажности до 90%(без конденсата) -
- Температура хранения – от -20 до +50°С-
Вес: 0,7кг. |
|
|
|
|
| ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ: |
- Возможность работы весовыми дозаторами заполнения на 1-2 материала в плюс/минус диапазонах с автоматической выгрузкой-
- Возможность выбора одного из 4-х режимов работы:
- - 1-2-х компонентное дозирование заполнения с последующей выгрузкой-
- - отрицательное автоматическое дозирование выгрузки-
- - сортировочные весы (весы отбраковки) - до 3-х заданных пределов-
- - сортировочные весы с внешним управлением (с ПЛК) - до 3-х заданных пределов-
- Импульсная доводка и автоматическая самокоррекция в режиме дозирования заполнения-
- Удержания на дисплее пиковых значений захваченного веса в режиме сортировочных весов-
- Возможность установки фиксированных значений (дозы) веса, предварительных значений, max- min пределов, гистерезиса-
- Возможность установки времён задержки-
- Возможность цикличной работы дозаторов с задачей необходимого количества циклов-
- Работа в режимах Пуск/Стоп/ Пауза с помощью нажатия соответствующих клавиш на приборе либо при подаче внешних дискретных сигналов со стороны ПЛК, конц. выключателей, удалённых кнопок-
- 1 стандартный интерфейс RS-232/422/485 по выбору-
- Интерфейс связи с дублирующим табло: метод токовой петли 20mA-
- 3 встроенных релейных выхода AC220, 0.5A-
- 3 внешних дискретных входа +12V~+24V DC-
- 1 точный аналоговый выходной сигнал в режимах 4-20mA/ 0-20mA/ 0-5V/ 0-10V-
- Возможность работы с серийными принтерами: распечатки суммарного веса, комбинированных данных в kg, t, g, lb на принтер-
- Возможность замены прибора без перекалибровки (путём введения калибровочных коэффициентов)-
- Возможность сохранения, проверки и удаления итоговых(суммарных) значений веса с защитой от стирания даты при выключении питания-
- Возможность восстановления заводских настроек-
- Повышенная помехоустойчивость и надёжность-
- Защита от статического электричества: при контакте 6kV, по воздуху 8kV.
|
