Диплексер сдвоенный PLDD-30, PLDD-42, PLDD-55, PLDD-65

По всем интересующим Вас вопросам:

Москва:

E-mail:

Код товара:

127-151-1817

Цена с НДС:

Цена по-запросу

Описание

Сдвоенный диплексер PLDD предназначен для модернизации кабельных распределительных сетей телевизионного вещания.

Структурная схема устройства приведена на рис.1.

На рис. 2 показаны способы применения сдвоенного диплексера.

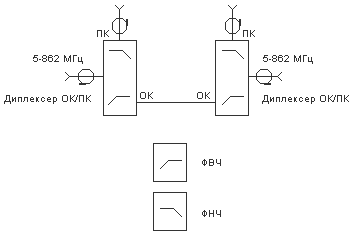

Структурная схема устройства

Рис.1. Структурная схема.

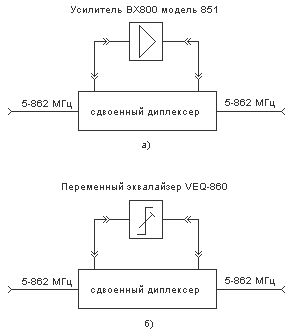

Cпособы применения сдвоенного диплексера

Рис.2. Cпособы применения сдвоенного диплексера.
a)для введения обратного канала
б) для регулировки наклона АЧХ только в прямом канале.

Технические характеристики	PLDD-30	PLDD-42	PLDD-55	PLDD-65
Диапазон частот обратного канала, МГц	5…30	5…42	5…55	5…65
Диапазон частот прямого канала, МГц	48…862	58…862	75…862	87…862
Заграждение ОК в одном плече, дБ, не менее	36
Заграждение ПК, дБ, не менее	46
Вносимые потери ПК в одном плече	1,0
Вносимые суммарные потери ОК	1,2
Затухание несогласованности ОК/ПК, дБ, не более	17
Габаритные размеры, мм	115х50х24
