Вихретоковый датчик ДП-10, ДП-12, ДП-20 (Иа-5.777.0.19)

  • Вихретоковый датчик ДП-10, ДП-12, ДП-20 (Иа-5.777.0.19)
По всем интересующим Вас вопросам:

Москва: +7(495)182-71-11

E-mail: info@promsouz.org

Поделиться ссылкой:
Код товара:
127-285-5888
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу

Вихретоковые датчики серии ДП применяются для измерения следующих параметров: датчик вибрации виброаппаратура вибрация измерение вибрации

  • вибрация вала-
  • искривление вала-
  • осевой сдвиг-
  • измерение оборотов.

Датчик состоит из:

  • корпуса датчика-
  • концевой катушки-
  • контровочная гайка-
  • соединительного кабеля-
  • сальник-
  • защитный колпачок.

Принцип действия датчика основан на использовании явления вихревых токов, которые возбуждаются на контролируемой поверхности высокочастотным электромагнитным полем катушки преобразователя и создают экранирующее поле.
Степень взаимодействия этих высокочастотных полей линейно зависит от зазора между катушкой преобразователя и контролируемой поверхностью. Изменение величины зазора преобразуется в пропорциональное изменение выходного тока.

В зависимости от диаметра концевой части датчика, датчики серии ДП делятся на:

  • ДП-10 - диаметр резьбы М10, шаг 1 мм-
  • ДП-12 - диаметр резьбы М12, шаг 1 мм-
  • ДП-20 - диаметр резьбы М20, шаг 1 мм.

В зависимости от толщины корпуса агрегата в месте установки датчика, длина корпуса датчика может вариароваться от 50 мм до 435 мм.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальный установочный зазор, мм

 3±0,1
Диапазон измерения относительного осевого сдвига, мм ±2
Диапазон измерения выходного сигнала, мА 4-20
Величина выходного сигнала при начальной установке (установочный зазор), мм 12±0,2

Основная приведенная погрешность измерения не более, %

 ±15
Крутизна характеристик преобразования, мА/мм 4,0
Отклонение коэффициента преобразования от номинального значения не более ± 2%
Напряжение питания, В 24±1
Степень защиты оболочек IP65
Ток потребления не более , мА 35
Ток потребления 12 … 20 мА
Средний срок службы, не менее 10 лет
Условия эксплуатации по группе В3 ГОСТ12997-84 и по ГОСТ15150-69 для вида климатического исполнения УХЛ4.2**, но при этом:
- температура воздуха от +1 до +100°С
- относительная влажность воздуха 98% (при температуре +35°С)

Примеры монтажа вихретоковых датчиков на оборудовании:

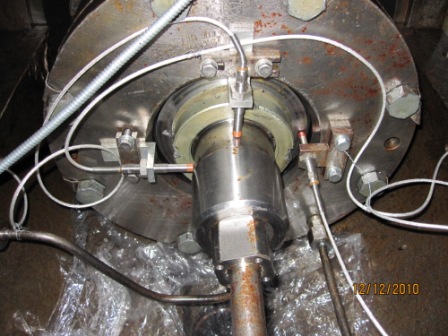

  1. Пример установки вихретоковых датчиков ДП-10 для контроля вибрации вала в двух плоскостях (X, Y), а также осевого сдвига вала на нагнетателе ГЦН-16 (газовый нанетатель).
