Датчик уровня ДУ-02М (далее по тексту – датчик) предназначен для измерения уровня или объема жидкости с относительной диэлектрической проницаемостью от 1,8 до 3 в емкостях, баках, резервуарах (далее по тексту – баках) и выдачи цифрового и аналогового сигналов для отображения, передачи или регистрации уровня или объема во внешних устройствах
Основные преимущества датчика ДУ -02М:
1. Точность.
Максимальная погрешность измерения – 0,1% от диапазона измерения.
2.Термостабильность.
Собственная дополнительная погрешность измерения за счет изменения температуры окружающей среды не превышает 0,2% на весь диапазон рабочих температур от минус 30 до +50 °С. Пользователь имеет возможность ввести в Пользовательское ПО термокомпенсацию физического изменения уровня топлива от температуры окружающей среды. Для этой цели в датчик ДУ-02М встроен датчик температуры с точностью измерения ±0,5 °С.
3. Взаимозаменяемость без перетарировки бака.
А также Возможность «клонировать» неограниченное количество датчиков для одинаковых баков, при этом тарируется только один – первый бак.
4. Широкие возможности настроек датчика.
Датчик ДУ-02М позволяет пользователю программно после калибровки и тарировки задавать:
· 1024, 2048 или 4096 отсчетов в кодах на полный бак-
· время усреднения показаний датчика 12 или 24 сек, что позволяет снизить амплитуду флуктуаций показаний датчика при движении транспортного средства в 2 раза-
· сетевой номер датчика в сетевом режиме по интерфейсу RS485. Наличие данной функции позволяет (при наличии возможности в блоке GPS или внешнем контроллере) включать параллельно по интерфейсу RS485 до 32 датчиков для контроля уровня в различных емкостях.
5. Наличие высокоточного (± 0,1%) аналогового выхода (опция по заказу) позволяет подключать датчик ДУ-02М кблокам GPS или внешним устройствам для регистрации уровня, не имеющим интерфейса RS485.
Технические характеристики:
Основные технические характеристики датчика приведены в таблице.
Наименование параметра |
Ед.изм. |
Значение |
Примечания |
1. Длина рабочей части датчика (базовое исполнение) |
мм |
700 + 1 |
До 3000 мм макс. |
2. Минимальная длина рабочей части датчика |
мм |
300 |
После обрезки |
3. Напряжение первичного источника питания постоянного тока |
В |
12 (+6 -2,5) |
(24 + 6)В с внешним стабилизатором |
4. Ток потребления от источника питания |
мА |
? 30 |
|
5. Максимальный диапазон вывода данных в коде |
бит |
0...1023 или 0...2047 или 0...4095 |
Выбирается пользователем после калибровки |
6. Основная допустимая погрешность измерения в статическом режиме |
% |
0,1 |
От диапазона При 0...1023 бит |
7. Разрешающая способность по выходу в кодах |
% |
0,1 |
При 0...1023 бит |
8. Максимальное значение вывода данных в литрах |
литр |
16380 |
|
9. Максимальное число точек тарировки |
|
254 |
|
10. Максимальный объем тарируемой емкости |
литр |
16380 |
|
11. Разрешающая способность по аналоговому выходу напряжения |
% |
0,1 |
От диапазона |
12. Период усреднения результатов измерений в динамическом режиме |
сек |
12 или 24 |
Выбирается пользователем |
13. Диапазон напряжения постоянного тока на аналоговом выходе * |
В |
от 0 до 2,5 от 0 до 5,0 от 0 до 10 |
Модификации по заказу |
14. Сопротивление нагрузки аналогового выхода |
кОм |
? 10 |
|
15. Цифровой интерфейс |
|
RS485 |
Основной |
16. Диапазон рабочих температур |
ОС |
От минус 30 до +65 |
|
17. Диапазон измеряемых и выводимых значений температуры датчика |
ОС |
От минус 40 до +100 |
|
18. Точность измерения температуры |
ОС |
+ 1 |
|
19. Степень защиты корпуса от пыли и влаги |
|
IP66 |
|
20. Габаритные размеры датчика |
мм |
76х76х738 |
См. рис.1 |
* - аналоговый выход устанавливается опционно по отдельному заказу.
В состав комплекта поставки датчика входят:
- датчик уровня-
- программное обеспечение для калибровки и тарировки датчика-
- комплект монтажных деталей-
- комплект кабелей с ответными частями соединителей для подключения к датчику-
- Руководство по эксплуатации.
По отдельному заказу могут поставляться:
- гальванически развязанный адаптер RS485-USB для подключения датчика к ПЭВМ при калибровке и тарировке-
- гальванически развязанный адаптер RS485/RS232 для подключения датчика к внешним устройствам по цифровому интерфейсу-
- помехозащищенный стабилизатор напряжения постоянного тока 24/12В-
4.1 Датчик монтируется на баке.
4.2 Для крепления датчика на баке используются детали из комплекта монтажных частей.
4.3 Все необходимые для монтажа датчика детали и крепежные изделия входят в комплект монтажных частей.
5.1 Калибровка датчика проводится с целью получения предельных калибровочных значений параметров датчика после его обрезки до нужной длины. Данная операция является обязательной. В этом режиме производится установка настроек датчика для работы в штатном режиме.
5.2 Калибровка выполняется с использованием программного обеспечения для ПЭВМ, которое входит в комплект поставки.
6.1 Тарировка бака проводится для исключения влияния геометрических особенностей конструкции бака на результаты измерения датчика в процессе эксплуатации.
6.2 Тарировка выполняется путем последовательного заполнения объема бака дозированными порциями жидкости.
6.3 Результаты тарировки могут быть сохранены и распечатаны в виде Протокола.
6.4 Тарировка выполняется с использованием программного обеспечения для ПЭВМ, которое входит в комплект поставки.
7. Работа в штатном режиме
7.1 В штатном режиме датчик работает в режиме однократной выдачи данных по запросу внешнего устройства по RS485.
На аналоговый выход постоянно выводится напряжение, пропорциональное уровню жидкости в баке в литрах.
7.2 Скорость передачи данных 19200 Бод.
7.3 Для передачи байтов пакета используется стандартный UART настроенный на скорость 19200, с одним стоп битом.
8. Гарантии
Установленный гарантийный срок эксплуатации датчика ДУ-02М – 24 месяца при соблюдении потребителем условий и правил эксплуатации.
Приложение №1к краткому описаниюдатчика уровня ДУ-02М:

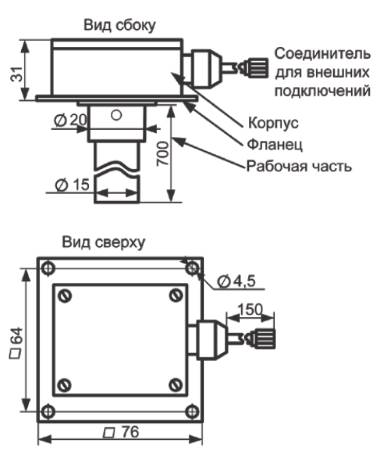

Рис.1 Габаритные размеры датчика ДУ-02М

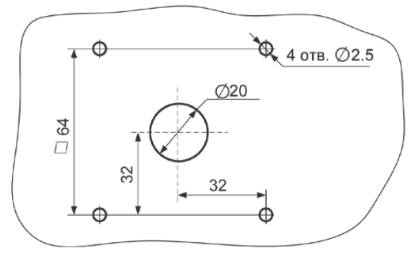

Рис.2 Разметка сверловки корпуса бака для установки датчика ДУ-02М
