1 Назначение
Уровнемеры поплавковые ДУУ4МА (далее «уровнемеры»), в зависимости от комплектации (см. п. 3 настоящего раздела), предназначены для измерения уровня различных жидкостей, уровней раздела сред многофазных жидкостей (нефть - эмульсия -подтоварная вода и т.п.), температуры и давления, а также для вычисления объема, плотности и массы контролируемой среды.
Уровнемеры ДУУ4МА могут выполнять:
- контактное автоматическое измерение уровня жидких продуктов-
- контактное автоматическое измерение до четырех уровней раздела несмешиваемых жидких продуктов-
- измерение температуры контролируемой среды-
- измерение давления контролируемой среды-
- вычисление объема среды (объемов фаз контролируемой среды для многопоплавковых датчиков) по градуировочной таблице резервуара (в рабочих условиях и приведенного к 15 °С)-
- измерение плотности контролируемой среды (в рабочих условиях и приведенного к 15 °С)-
- вычисление массы контролируемой среды-
- индикацию измеренных значений параметров и ввод настроек-
- формирование четырех токовых сигналов в диапазонах 0…20, 0…5 и 4…20 мА, в величине которых содержится информация о значениях измеренных параметров-
- управление внешними устройствами посредством двух изолированных ключей с выходом типа «сухой контакт» с программируемыми привязками, порогами и гистерезисами срабатывания-
- связь с ЭВМ верхнего уровня посредством последовательного интерфейса RS-485 в формате протокола Modbus RTU.
Уровнемеры, в состав которых входит датчик ДУУ2М, устанавливаются на объектах в зонах класса 1 и класса 2 по ГОСТ Р 51330.9, где возможно образование смесей горючих газов и паров с воздухом категории IIB по ГОСТ Р 51330.11 температурной группы T4 (для датчиков ДУУ2М-02Т, -02ТА, -10Т, -10ТА) или температурной группы T5 (для всех остальных датчиков)- уровнемеры, в состав которых входят датчики ДУУ2М с номерами разработок, содержащими букву «А», предназначены еще и для размещения на объектах класса 0 по ГОСТ Р 51330.9.
Уровнемеры, в состав которых входит датчик ДУУ2М, имеют взрывозащищенное исполнение, соответствуют требованиям технических условий, ГОСТ Р 51330.0, ГОСТ Р 51330.10, имеют вид взрывозащиты «Искробезопасная электрическая цепь», уровень взрывозащиты «Взрывобезопасный» (для датчиков с номерами разработок без буквы «А») или «Особовзрывобезопасный» (для датчиков с номерами разработок с буквой «А») для взрывоопасных смесей категории IIB по ГОСТ Р 51330.11-99 (МЭК 60079-12-78) температурной группы T4 (для датчиков ДУУ2М-02Т, -02ТА, -10Т, -10ТА) или температурной группы T5 (для всех остальных датчиков), маркировку взрывозащиты «1ExibIIBT4 X» (для датчиков ДУУ2М-02Т, -10Т), или «1ExibIIBT5 X» (для остальных датчиков с номерами разработок без буквы «А»), или «0ExiаIIBT4 X» (для датчиков ДУУ2М-02ТА, -10ТА), или «0ExiаIIBT5 X» (для остальных датчиков ДУУ2М с номерами разработок с буквой «А») по ГОСТ Р 51330.0 и могут применяться во взрывоопасных зонах.
Знак «Х» указывает на возможность применения датчиков в комплекте с блоком, имеющим вид взрывозащиты «Искробезопасная электрическая цепь», уровень взрывозащиты «Взрывобезопасный» (для датчиков с номерами разработок без буквы «А») или «Особовзрывобезопасный» (для датчиков со всеми номерами разработок) для взрывоопасных смесей категории IIB и параметры искробезопасных выходов UО &le- 14,3 В, IО &le- 80 мА.
Уровнемеры, в состав которых входит датчик ДУУ2М, с номерами разработок с буквой «А» разрешается подключать только к вторичным приборам, имеющими вид взрывозащиты «Искробезопасная электрическая цепь», уровень взрывозащиты «Особовзрывобезопасный» и маркировку взрывозащиты [Exia]IIB.
Знак «Х» указывает также на необходимость предотвращения условий образования статического электричества на поплавке типа I (запрещается протирка, обдув сухим воздухом) во взрывоопасной зоне.
Уровнемеры, в состав которых входят датчики ДУУ6, ДУУ6-1, устанавливаются на объектах в зонах класса 0, класса 1 и класса 2 по ГОСТ Р 51330.9, где возможно образование смесей горючих газов и паров с воздухом категории IIB согласно ГОСТ Р 51330.11 температурной группы T5 включительно.
Уровнемеры, в состав которых входят датчики ДУУ6, ДУУ6-1, имеют взрывозащищенное исполнение, соответствуют требованиям ГОСТ Р 51330.0 и ГОСТ Р 51330.10, имеют вид взрывозащиты «Искробезопасная электрическая цепь», уровень взрывозащиты «Особовзрывобезопасный» для взрывоопасных смесей газов и паров с воздухом категории IIB по ГОСТ Р 51330.11 температурной группы T5, маркировку взрывозащиты «0ExiаIIBT5 X» по ГОСТ Р 51330.0.
Знак «Х» указывает на возможность применения датчиков в комплекте с блоком, имеющим вид взрывозащиты «Искробезопасная электрическая цепь», уровень взрывозащиты «Особовзрывобезопасный» для взрывоопасных смесей и паров с воздухом категории IIB и параметры искробезопасных выходов UO &le- 14,3 В- IO &le- 80 мА- LO &le- 22 мГн- CO &le- 1,8 мкФ.
Знак «Х» указывает также на необходимость предотвращения условий образования статического электричества на поплавке типа I (запрещается протирка, обдув сухим воздухом) во взрывоопасной зоне.
Уровнемеры внесены в Государственный реестр средств измерений.
Уровнемеры ДУУ4МА имеют необходимые сертификаты и разрешения на применение.
Блок БСД4, входящий в состав уровнемеров, имеет для цепей связи и питания датчика вид взрывозащиты «Искробезопасная электрическая цепь», уровень взрывозащиты «Особовзрывобезопасный» для категории взрывоопасных смесей IIB по ГОСТ Р 51330.11, маркировку взрывозащиты «[Exiа]IIB» по ГОСТ Р 51330.0, параметры искробезопасных выходов UО&le- 14,3 В, IО &le- 80 мА и устанавливается вне взрывоопасных зон помещений. Степень защиты оболочки блока IP20 по ГОСТ 14254 (защита от проникновения твердых тел размером более 12,5 мм), номинальные значения климатических факторов - согласно ГОСТ 15150 для климатического исполнения УХЛ4, тип атмосферы II (промышленная).

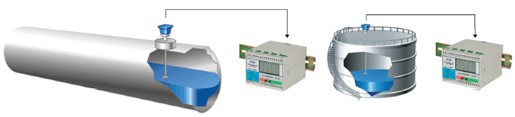

Уровнемеры автономные многофункциональные ДУУ4МА предназначены как для построения локальных автоматизированных систем учета жидкостей, так и для работы в составе распределенных автоматизированных систем управления технологическими процессами.
Уровнемеры, в состав которых входят датчики ДУУ2М-02, ДУУ2М-02А с поплавком типа IØ-280х217, предназначены для работы на передвижных резервуарах (автомобильный, железнодорожный и другой транспорт) в условиях воздействия вибраций, акустических помех, питания от бортовой сети.
2 Контролируемая среда
Нефть, нефтепродукты, растворители, сжиженные газы, кислоты, щелочи, другие агрессивные и неагрессивные среды. Стойкость датчиков ДУУ2М, ДУУ6, ДУУ6-1 к агрессивным средам ограничена применяемыми материалами, контактирующими с контролируемой средой, а именно: нержавеющая сталь 12Х18Н10Т, 1.4435 (для ячеек измерения давления в датчиках ДУУ2М-05…ДУУ2М-08, ДУУ2М-05А…ДУУ2М-08А, ДУУ6, ДУУ6-1)- фторопласт с антистатическими свойствами, фторопласт-4- сферопластик марки ЭДС-7АП (для поплавков типа I).
3 Состав уровнемеров
3.1 Уровнемер поплавковый многофункциональный ДУУ4МА состоит из блока сопряжения с датчиком БСД4 и одного из датчиков:
- датчика уровня ультразвукового ДУУ2М (см. соответствующий раздел настоящего каталога) исполнений 0 или 1, обеспечивающего измерение текущих значений уровней, уровней раздела сред, температуры, давления-
- датчика уровня ультразвукового ДУУ6 (см. соответствующий раздел каталога), обеспечивающего измерение текущих значений уровня, температур, гидростатического давления.
- датчика уровня ультразвукового ДУУ6-1 (см. соответствующий раздел каталога), обеспечивающего измерение текущих значений уровня, уровня раздела сред, температур, гидростатического давления.
3.2 Номенклатура выпускаемых уровнемеров определяется наименованием, числом и диапазоном измерения контролируемых параметров. Возможные типы датчиков (ДУУ2М, ДУУ6, ДУУ6-1), входящих в состав уровнемера ДУУ4МА, а также измеряемые при этом уровнемером параметры приведены в таблице 1.
Таблица 1
Тип датчика, |
Измеряемые параметры |
Количество поплавков (датчиков температуры) |
Тип чувствительного элемента |
ДУУ2М-01-0, ДУУ2М-01А-0, ДУУ2М-01-1, ДУУ2М-01А-1 |
уровень (уровень раздела сред), |
1 |
жесткий |
ДУУ2М-02-0, ДУУ2М-02А-0, ДУУ2М-02Т-0, ДУУ2М-02ТА-0, ДУУ2М-02-1, ДУУ2М-02А-1, ДУУ2М-02Т-1, ДУУ2М-02ТА-1 |
уровень (уровень раздела сред), |
1 (1) |
жесткий |
ДУУ2М-03-0, ДУУ2М-03А-0, ДУУ2М-03-1, ДУУ2М-03А-1 |
уровень (уровень раздела сред), уровень |
2 |
жесткий |
ДУУ2М-04-0, ДУУ2М-04А-0, ДУУ2М-04-1, ДУУ2М-04А-1 |
уровень (уровень раздела сред), |
2 (1) |
жесткий |
ДУУ2М-05-0, ДУУ2М-05А-0, ДУУ2М-05-1, ДУУ2М-05А-1 |
уровень (уровень раздела сред), |
1 |
жесткий |
ДУУ2М-06-0, ДУУ2М-06А-0, ДУУ2М-06-1, ДУУ2М-06А-1 |
уровень (уровень раздела сред), давление, |
1 (1) |
жесткий |
ДУУ2М-07-0, ДУУ2М-07А-0, ДУУ2М-07-1, ДУУ2М-07А-1 |
уровень (уровень раздела сред), уровень раздела сред, давление, объёмы сред, соответствующие измеренным значениям уровней, масса (брутто, нетто) и объём, приведенный к 15°С, соответствующие уровню, измеренному по первому поплавку |
2 |
жесткий |
ДУУ2М-08-1, ДУУ2М-08А-0, ДУУ2М-08-1, ДУУ2М-08А-1 |
уровень (уровень раздела сред), |
2 (1) |
жесткий |
ДУУ2М-10-0, ДУУ2М-10А-0, ДУУ2М-10Т-0, ДУУ2М-10ТА-0, ДУУ2М-10-1, ДУУ2М-10А-1, ДУУ2М-10Т-1, ДУУ2М-10ТА-1 |
уровень (уровень раздела сред), температура, объём, масса (брутто, нетто), |
1 (1) |
гибкий |
ДУУ2М-12-0, ДУУ2М-12А-0, ДУУ2М-12-1, ДУУ2М-12А-1 |
уровень (уровень раздела сред), |
2 (1) |
гибкий |
ДУУ2М-14-0, ДУУ2М-14А-0, ДУУ2М-14-1, ДУУ2М-14А-1 |
уровень (уровень раздела сред), |
3 (1) |
гибкий |
ДУУ2М-16-0, ДУУ2М-16А-0, ДУУ2М-16-1, ДУУ2М-16А-1 |
уровень (уровень раздела сред), |
4 (1) |
гибкий |
ДУУ6 |
уровень, температура, гидростатическое давление, объём, плотность, объём, приведенный к 15 °С, плотность, приведенная к 15 °С, масса (брутто, нетто) |
1 (6) |
жесткий |
ДУУ6-1 |
уровень, уровень раздела сред, температура, гидростатическое давление, объём, плотность, объём, приведенный к 15 °С, плотность приведенная к 15 °С, масса (брутто, нетто) |
2 (6) | жесткий |
4 Технические данные
4.1 Основные технические характеристики датчиков и блока БСД4 даны в таблице 2.
Таблица 2
Наименование параметра |
ДУУ2М | ДУУ6 (ДУУ6-1) | Блок БСД4 |
Длина чувствительного элемента | от 4 до 25 м (гибкий ЧЭ) от 1,5 до 4 м (жесткий ЧЭ) |
от 1,5 до 6 м |
- |
Температура контролируемой среды |
от минус 45 до + 65 °C*(для датчиков ДУУ2М-01…-08, -10, -12, -14, -16, -01А… -08А, -10А, -12А, -14А, -16А)- от минус 45 до +120 °С* (для датчиков ДУУ2М-02Т, ДУУ2М-02ТА)- от минус 10 до +100 °С* (для датчиков ДУУ2М-10Т, ДУУ2М-10ТА) |
от минус 40 до + 65 °C* (при условии незамерзания контролируемой среды) |
- |
Давление контролируемой среды |
до 0,15 МПа (гибкий ЧЭ) до 2,0 МПа (жесткий ЧЭ), |
до 0,15 кПа | - |
Плотность контролируемой среды |
от 600 до 1500 кг/м3 | от 650 до 1100 кг/м3 | - |
Маркировка взрывозащиты |
1ExibIIBT4/T5 X или 0ExiаIIBT4/T5 X |
0ExiаIIBT5 X | [Exiа]IIB |
Степень защиты | IP68 по ГОСТ 14254 | IP20 по ГОСТ 14254 | |
Климатическое исполнение |
ОМ1,5 по ГОСТ 15150 | УХЛ4 по ГОСТ 15150 | |
Температура внешней среды |
от минус 45 до +75 °С* | от минус 40 до +45 °С | |
Пределы изменения атмосферного давления |
от 84 до 106,7 кПа | от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) |
|
Тип атмосферы | III, IV (морская и приморско-промышленная) |
II (промышленная) | |
Срок службы | 8 лет | 8 лет | |
Масса (не более) | 13,5 кг | 7,6 кг | 0,45 кг |
Габаритные размеры (не превышают) |
256х180х(202+LЧЭ**) мм (с защитной крышкой) 253х162х(140+LЧЭ**) мм (без защитной крышки) |
215х145х(121+LЧЭ**) мм | 100х75х112 мм |
* Другие температурные диапазоны по специальному заказу
** «LЧЭ» - длина чувствительного элемента
Датчики ДУУ2М-10, -10Т, -12, -14, -16, -10А, -10ТА, -12А, -14А, -16А-1 (первого исполнения) с поплавками типа I не выпускаются.
4.2 Вязкость не ограничивается при отсутствии застывания контролируемой среды на элементах конструкции датчика и отсутствии отложений на датчике, препятствующих перемещению поплавка.
4.3 Технические данные уровнемера ДУУ4МА при комплектации датчиками ДУУ2М:
4.3.1 Верхний неизмеряемый уровень для датчиков ДУУ2М не более (0,24 + HП - HПОГР), м, где HП- высота поплавка, HПОГР - глубина погружения поплавка. Конкретное значение определяется геометрическими размерами поплавка и значением параметра программирования «Зона нечувствительности от импульса возбуждения», задаваемого соответствующими установками секций переключателей на плате датчика (см. УНКР.407533.068 РЭ, входит в комплект поставки датчика).
4.3.2 Нижний неизмеряемый уровень для датчиков ДУУ2М-01…-04, ДУУ2М-01А…-04А, ДУУ2М -02Т, -02ТА (кроме датчиков с поплавками типа I Ø-280х217 УНКР.305446.071-02) не более (0,1 + HПОГР), м, для датчиков ДУУ2М-05…-08, -10, -10Т, -12, -14, -16, -05А…-08А, -10А, -10ТА, -12А, -14А, -16А исполнения 0 и для датчиков ДУУ2М-05…-08, -05А…-08А исполнения 1 - не более (0,15 + HПОГР), м, для датчиков ДУУ2М-10, -10Т, -12, -14, -16 , -10А, -10ТА, -12А, -14А, -16А исполнения 1 - не более (0,2 + HПОГР), м, где HПОГР - глубина погружения поплавка, м (см. УНКР.407533.068 РЭ).
Нижний неизмеряемый уровень для датчиков ДУУ2М-02, ДУУ2М-02А с поплавком типа I Ø-280х217 УНКР.305446.071-02 (для работы на передвижных резервуарах) составляет не более 0,01 м.
4.3.3 Зона неизмеряемых уровней между двумя поплавками в многопоплавковых датчиках не более 0,312 м. Величины неизмеряемых уровней определяются размерами поплавков и глубинами их погружения в конкретных продуктах.
4.4 Технические данные уровнемера ДУУ4МА при комплектации датчиками ДУУ6, ДУУ6-1:
4.4.1 Верхний неизмеряемый уровень HВН датчиков ДУУ6 не более 242 мм для поплавка типа I Ø-130х62.
4.4.2 Верхний неизмеряемый уровень HВН датчиков ДУУ6-1 не более 578 мм для поплавков типа I Ø-130х398 и типа I Ø-80х201.
4.4.3 Нижний неизмеряемый уровень HНН датчиков ДУУ6 не более 111 мм для поплавка типа I Ø-130х62.
4.4.4 Нижний неизмеряемый уровень HНН датчиков ДУУ6-1 не более минус 3 мм для поплавков типа I Ø-130х398 и не более 30 мм для поплавков типа I Ø-80х201 (знак «минус» означает, что уровень контролируемой среды находится ниже нижнего конца ЧЭ датчиков).
При работе с одним поплавком типа I Ø-130х398 нижний неизмеряемый уровень HНН датчиков ДУУ6-1 не более минус 193 мм.
4.5 Метрологические характеристики уровнемера ДУУ4МА при комплектации датчиками ДУУ2М:
4.5.1 Абсолютная основная погрешность измерения уровня датчиком ДУУ2М не более ±1 мм, ±2 мм, ±3 мм для датчика с поплавком типа I и тип I («Карусельный»), в зависимости от исполнения датчика, и не более ±5 мм для датчика с поплавками типов II, III, IV, V.
4.5.2 Тип поплавка датчиков определяется при заказе требуемыми метрологическими характеристиками и условиями эксплуатации. Габаритные размеры поплавка типа I определяются размерами установочных фланцев. Характеристики поплавков см. в соответствующем разделе настоящего каталога.
4.5.3 Для датчиков с поплавками типа II или IV при измерении уровня нефтепродуктов пределы дополнительной температурной погрешности в рабочем диапазоне температур не превышают ±4 мм на 10 °C, а с поплавками типа III или V при измерении уровня раздела нефтепродуктов и подтоварной воды - ±15 мм на 10 °C.
4.5.4 Диапазон измерений температуры для датчиков с каналом измерения температуры равен диапазону температур контролируемой среды.
4.5.5 Пределы допускаемой абсолютной погрешности измерений температуры:
– в диапазоне температур от минус 45 до минус 10 °С не более ±2 °C;
– в диапазоне температур от минус 10 до +85 °С не более ±0,5 °C;
– в диапазоне температур свыше +85 до +120 °С не более ±2 °C.
4.5.6 Пределы допускаемой приведенной основной погрешности измерений давления равны ±1,5 %. Подробные сведения по метрологическим характеристикам уровнемера ДУУ4МА даны в руководстве по эксплуатации УНКР.407631.004 РЭ.
4.6 Метрологические характеристики уровнемера ДУУ4МА при комплектации датчиками ДУУ6, ДУУ6-1
4.6.1 Пределы допускаемой приведенной основной погрешности измерений избыточного давления датчиками ДУУ6, ДУУ6-1 в газовой подушке меры вместимости приведены в соответствующем разделе каталога.
4.6.2 Абсолютная основная погрешность измерения уровня датчиками ДУУ6, ДУУ6-1 не более ±1 мм, ±5 мм.
4.6.3 Пределы допускаемой абсолютной дополнительной погрешности измерений уровня в рабочем диапазоне температур равны ±1 мм.
4.6.4 Пределы допускаемой абсолютной погрешности измерений температуры равны ±0,5 °C.
4.6.5 Пределы допускаемой относительной погрешности измерения плотности в рабочих условиях, в зависимости от измеряемых значений уровня и давления – от ±0,3 до ±2,5 %.
4.7. Технические данные блока БСД4:
4.7.1 Пределы допускаемой абсолютной погрешности цифроаналогового преобразования токового выхода БСД4 равны ±20 мкА.
4.7.2 В том случае, если измеряемый параметр (уровень, температура, давление, плотность и т.д.) выводится в виде тока для регистрации на внешний прибор, при расчете абсолютной погрешности измерения необходимо учитывать составляющую, вызванную погрешностью цифро-аналогового преобразования токового выхода БСД4.
4.7.3 Характеристики токовых выходов БСД4:
– число выходных токовых сигналов – два;
– диапазоны шкалы токовых сигналов – 4…20, 0…20, 0…5 мА;
– максимальное сопротивление нагрузки – не более 600 Ом;
– возможность привязки к токовому выходу любого измеряемого параметра.
4.7.4 Характеристики ключей БСД4:
– количество изолированных ключей – два;
– коммутируемое напряжение постоянного или переменного тока не более 250 В;
– допустимый ток коммутации ключа не более 1 А;
– сопротивление ключа в замкнутом состоянии не более 1,6 Ом;
– программируемые значения порога и гистерезиса срабатывания ключа;
– возможность привязки к ключу любого измеряемого параметра.
4.7.5 Характеристики интерфейса БСД4:
– тип интерфейса – RS-485;
– гальваническая изоляция выходных цепей интерфейса от общего провода и внутренних цепей блока (прочность изоляции постоянного напряжения в течение одной минуты – 1000 В);
– программируемая скорость передачи от 2400 до 115200 бит/с;
– программируемый контроль четности;
– логический протокол – Modbus RTU (программируемый адрес).
4.8 Электрические параметры и характеристики
4.8.1 Питание уровнемеров осуществляется от внешнего стабилизированного источника питания постоянного тока (напряжение +24 В ±10 %).
4.8.2 Ток потребления не превышает 270 мА. Допускается питание от бортовой сети автомобиля с номинальным напряжением 24 В и выбросами напряжения до 90 В при длительности до 1 мс.
4.8.3 Для питания датчика блок вырабатывает гальванически изолированное искробезопасное постоянное напряжение не более +14,3 В. Ток потребления датчика составляет не более 36 мА.
4.8.4 По степени защиты от поражения электрическим током уровнемеры относятся к классу защиты III в соответствии с требованиями ГОСТ 12.2.007.0.
4.8.5 Электрическая изоляция при температуре окружающего воздуха от +15 до +35 °С и относительной влажности от 30 до 80 % выдерживает в течение одной минуты без пробоя и поверхностного перекрытия испытательное напряжение:
– между искробезопасными цепями и искроопасными цепями – напряжение ~1500 В, 50 Гц (эффективное значение);
– между выходными цепями и цепями питания – напряжение ~500 В, 50 Гц (эффективное значение);
– между выходными цепями интерфейса и общим проводом и внутренними цепями блока – постоянное напряжение 1000 В.
4.8.6 Электрическое сопротивление изоляции между искробезопасными цепями и искроопасными цепями, цепями питания и выходными цепями:
– не менее 20 МОм при нормальных условиях;
– не менее 5 МОм при верхнем значении температуры рабочих условий.
4.8.7 Уровнемеры ДУУ4МА отвечает требованиям по уровню излучаемых индустриальных радиопомех (ИРП) ГОСТ Р 51318.22 для оборудования класса А, и по уровню кондуктивных электромагнитных помех отвечают требованиям ГОСТ Р 51527.
4.8.8 Связь датчиков ДУУ2М, ДУУ6, ДУУ6-1 входящих в состав уровнемеров ДУУ4МА, с блоком сопряжения с датчиками БСД4 осуществляется с помощью экранированного четырехпроводного кабеля. Для повышения устойчивости датчиков к промышленным помехам рекомендуется применять кабель – две витые пары в экране.
4.8.9 Нормальное функционирование датчиков обеспечивается при длине соединительного кабеля между датчиком и блоком не более 1,5 км. Разрешается применение экранированных кабелей со следующими параметрами: RКАБ ≤ 100 Ом, СКАБ ≤ 0,1 мкФ, LКАБ ≤ 2 мГн.
4.8.10 Уровнемеры с датчиками ДУУ2М-02, ДУУ2М-02А с поплавком типа I Ø280х217 УНКР.305446.071-02, предназначенные для работы на передвижных резервуарах, обеспечивают работоспособность в движении в условиях воздействия вибраций в диапазоне от 5 до 13,5 Гц при амплитуде 1 мм и от 13,5 до 100 Гц при ускорении 0,7 g.
4.8.11 Обмен информацией датчиков с блоком ведется последовательным кодом в асинхронном полудуплексном режиме по внутреннему протоколу ЗАО «Альбатрос». Скорость обмена выбирается положением выключателей на плате датчика и настройками блока, и может принимать значения 2400 или 4800 бит/с. По умолчанию установлена скорость обмена 4800 бит/с.
5 Принцип работы уровнемеров
5.1 Принцип работы датчиков ДУУ2М и ДУУ6, ДУУ6-1 входящих в состав уровнемеров поплавковых ДУУ4МА, описан в соответствующих разделах каталога и Руководстве по эксплуатации на уровнемер - УНКР.407631.004 РЭ.
5.2 Блок БСД4 обеспечивает: обработку значений измеряемых параметров (уровня, уровня раздела сред, температуры и давления); вычисление объема, плотности и массы; индикацию измеренных (вычисленных) значений параметров на семисегментных светодиодных индикаторах; формирование выходных информационных сигналов; управление внешними устройствами; а также питание датчиков и связь с ЭВМ верхнего уровня.
Градуировочная таблица резервуара вводится с клавиатуры блока или с ЭВМ верхнего уровня с использованием программы «БСД4 Градуировочная таблица» (входит в комплект поставки уровнемера).
Размер градуировочной таблицы, хранимой в энергонезависимой памяти блока до 3000 точек.
6 Установка уровнемеров
6.1 Установка датчика на объекте
6.1.1 Установка датчика на резервуаре осуществляется сверху на имеющемся или специально образованном посадочном месте. Максимальное отклонение оси датчика от вертикали ±1° для датчика с жестким ЧЭ и не более ±5° для датчика с гибким ЧЭ.
6.1.2 Вертикальность установки должна обеспечиваться посадочным местом, котороеподготавливается потребителем.
6.1.3 Тип присоединения – на специальную втулку или на стандартный фланец.
6.1.4 Датчик устанавливается на втулку, входящую в комплект поставки (см. п. 8 настоящего раздела).
6.1.5 Датчик устанавливается на стандартный фланец, для чего используется специальный комплект для установки. Комплект поставляется по отдельному заказу.
6.2 Установка блока БСД4
6.2.1 Блок устанавливается в помещении с искусственным освещением для обеспечения возможности круглосуточной работы.
6.2.2 В месте установки блока необходимо наличие внешнего источника питания +24 В ±10 %.
6.2.3 Установка блока производится на монтажный рельс EN 50 022-35x7,5 Phoenix Contact GmbH & Co.
7 Структура условного обозначения датчика

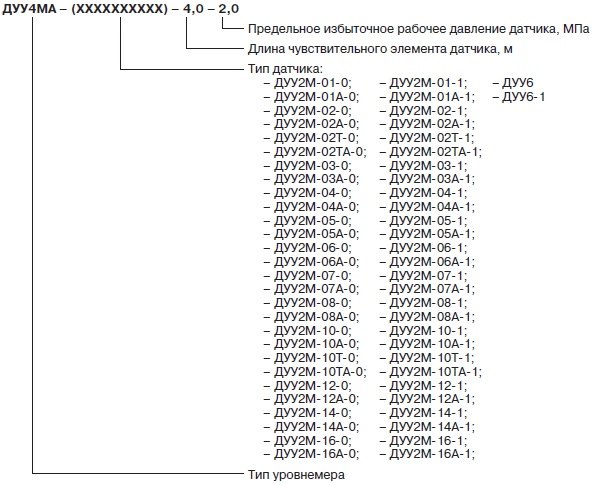

Структура условного обозначения уровнемеров поплавковых ДУУ4МА
8 Комплектность поставки
В комплект поставки входят:
– паспорт УНКР.407631.004 ПС |
– 1 шт.; |
– руководство по эксплуатации УНКР.407631.004 РЭ |
– 1 шт.; |
– методика поверки УНКР.407631.004 МП |
– 1 шт.; |
– комплект датчика (на примере датчика ДУУ2М-01-1) |
– 1 шт.: |
- датчик уровня ультразвуковой ДУУ2М-01-1 УНКР.407533.068-01 |
– 1 шт.; |
- втулка УНКР.302639.001 |
– 1 шт.; |
- заглушка УНКР.711100.001 |
– 1 шт.; |
- номерное сигнальное устройство – наклейка «СК 2 10х40 мм», красная |
– 1 шт.; |
- прокладка УНКР.754176.002 |
– 1 шт.; |
- паспорт УНКР.407533.068 ПС |
– 1 шт.; |
- руководство по эксплуатации УНКР.407533.068 РЭ |
– 1 шт.; |
– комплект БСД4 |
– 1 шт.: |
- блок сопряжения с датчиком БСД4 УНКР.468157.087 |
– 1 шт.; |
- руководство оператора УНКР.468157.087-XXX РО |
– 1 шт.; |
- компак |
