Электродвигателипредназначены для привода очистныхкомбайнов РКУ10, РКУ13, ГШ200Б, ГШ200В работающих в угольных исланцевых шахтах, опасных по газу (метан) и угольной пыли.
Техническиехарактеристики электродвигателей приведены в табл. 1.
Двигателиимеют следующие исполнения по взры-возащите: РВ ЗВ по ГОСТ 12.2.020(внутренний рынок) и Exdlпо ГОСТ12.2.020 (экспорт в страны СНГ).
Видклиматического исполнения - У5. Степень защиты двигателя - IP54.
Двигателиимеют изоляцию класса нагревостойкости Н по ГОСТ8865.
Способохлаждения двигателей - ICW37 (водяноеохлаждение) по ГОСТ 20459.
Вэлектродвигателях 2ЭКВЭ4М-200применена стержневая роторная обмотка из медных стержней, спаянных смедными короткозамыкающими кольцами, что обеспечивает надежную работуэлектродвигателейпри частых пусках, перегрузках, набросах загрузки и т. п.

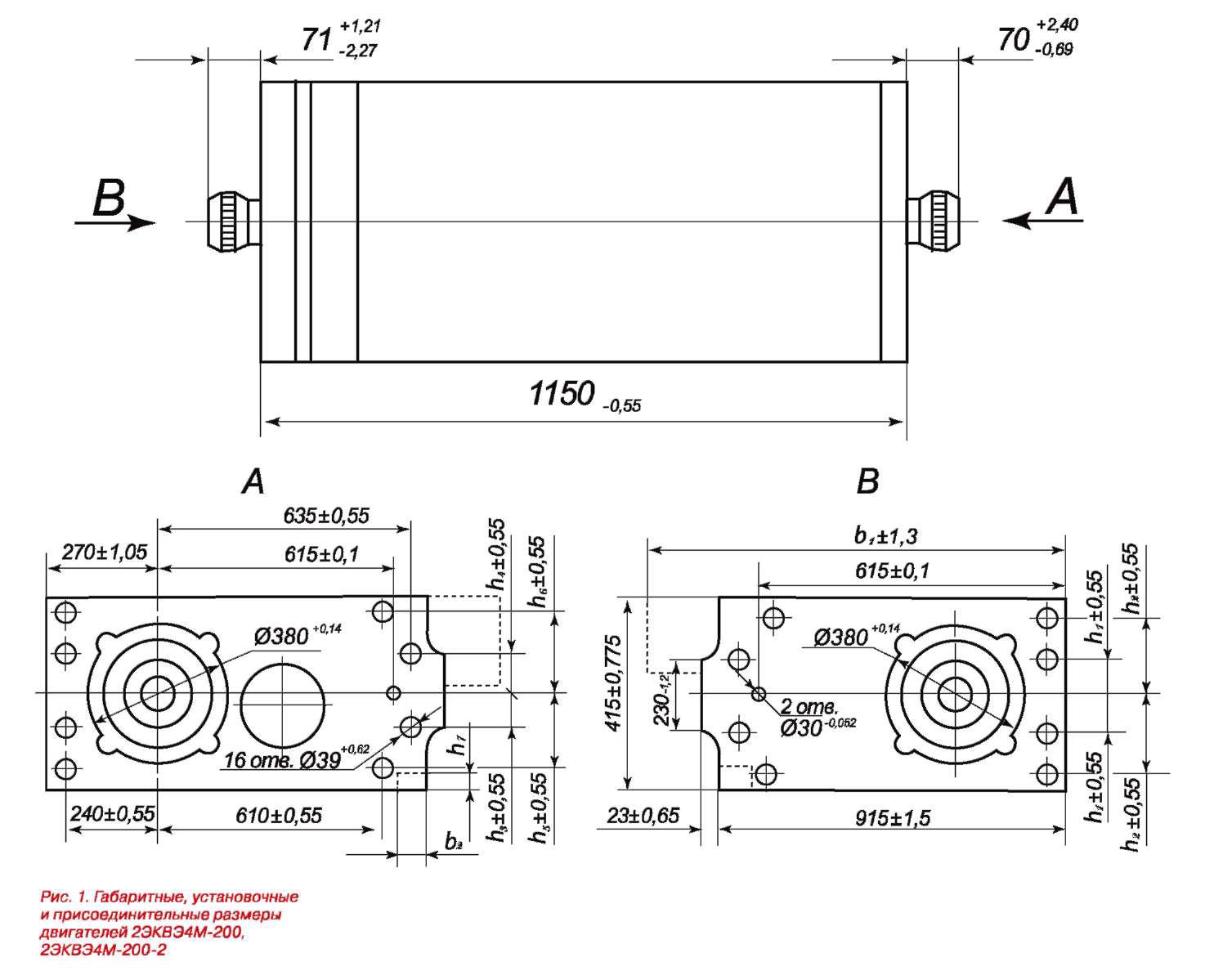

Габаритные,установочные и присоединительные размеры двигателей представлены нарис. 1 и в табл.2.
Табл. 1. Техническиеданные двигателей серии 2ЭКВЭ4М-200
Тип двигателя |
Номинальная мощность, кВт |
Номинальный режим работы |
Номинальное напряжение, В |
Ток статора, А |
КПД,% |
Cos ф |
Ммакс, Нм |
Мпуск, Нм |
Іпуск, А |
Масса, кг |
2ЭКВЭ4М-200 |
200 |
S4-60%, |
1140 |
132,0 |
91.5 |
0.84 |
4150 |
3200 |
930 |
1910 |
30 вкл/ч |
660 |
228,0 |
91,5 |
0,84 |
4150 |
3200 |
1610 |
|||
2ЭКВЭ4М-200-2 |
200 |
S4-60%, |
1140 |
133,0 |
91,0 |
0,84 |
3900 |
3000 |
810 |
1730 |
30 вкл/ч |
660 |
230,0 |
91.0 |
0.84 |
3900 |
3000 |
1140 |
Табл. 2. Габаритные,установочные и присоединительные размеры двигателей
2ЭКВЭ4М-200,2ЭКВЭ4М-200-2
Тип двигателя |
Размеры в мм |
||||||||
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
h7 |
b1 |
b2 |
|
2ЭКВЭ4М-200 |
80 |
170 |
80 |
80 |
170 |
170 |
- |
- |
- |
2ЭКВЭ4М-200-2 |
75 |
174 |
90 |
76 |
130 |
174 |
40 |
1028 |
110 |
