Двигатели асинхронные взрывозащищенные АДВК 250, 315, 355 (АДВК 250, АДВК 315, АДВК 355 )
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
132-29-852
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0
Двигатели асинхронныевзрывозащищенные АДВК 250, 315, 355 предназначены для работы от сетипеременного тока частотой 50Гц напряжением 1140В в качестве приводаскребковых и ленточных конвейеров, проходческих комбайнов, насосныхстанций и перегружателей (в т.ч. и скребковых), стационарныхустановок, а также привода других механизмов и машин с аналогичнымирежимами работы, в рудниках и шахтах, опасных по содержаниюрудничного газа (метана) и (или) угольной пыли, согласно «Правилбезопасности в угольных шахтах» (НПАОП 10.0-1.01-05).
Двигателисоответствуют требованиям ГОСТ 183, ГОСТ 22782.0, ГОСТ 22782.5, ГОСТ22782.6, ГОСТ 24719 для поставок на внутренний рынок и ГОСТ 28173,ГОСТ Р 51330.0, ГОСТ Р 51330.1, ГОСТ Р 51330.10, ГОСТ Р 51330.20 дляэкспорта в страны СНГ).
Номинальные значенияосновных параметров двигателей при номинальной нагрузке в режиме Б1по ГОСТ 183 соответствуют указанным в таблице 1. Техническиепараметры в режимах, отличных от Э1,оговариваются в технической документации при согласовании наприменение для работы в требуемом режиме. Допустимые отклонения отноминальных значений показателей - по ГОСТ 183.

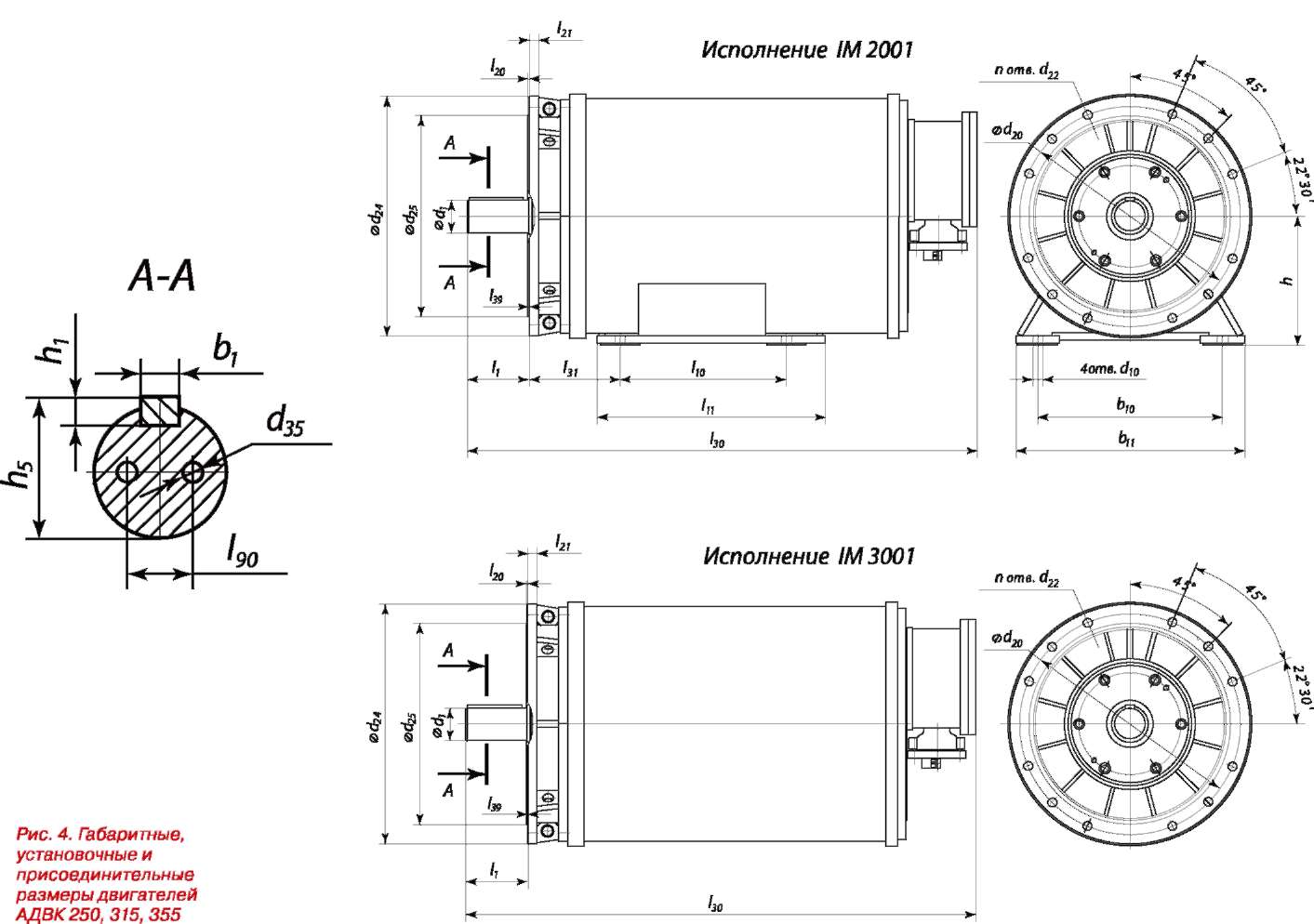

Габаритные,установочные, присоединительные размеры и масса двигателей приведенына рис. 1,2 и в табл. 2.
Двигатели имеютмонтажные исполнения ІМ2001,ІМ3001поГОСТ 2479.
Двигатели имеюттемпературную защиту обмоток статора типа ТР121А по ГОСТ 27888 иГОСТ 27917.
Способ охлаждениядвигателей -ICW37поГОСТ 20459. Корпус двигателя стальной цилиндрический, ох-лаждаетсяшахтной водой с содержанием взвешенных частиц не более 1000 мг/мЗ.Температура охлаждающей воды от плюс 1°С до плюс 25°С.Рабочее давление для собранной системы охлаждения - до 2 МПа,испытательное давление не менее 3 МПа, расход охлаждающей воды -40л/мин.
Види уровень взрывозащиты по ГОСТ 12.2.020 (ГОСТ Р 51330.0 - дляпоставок в страны СНГ): РВ 3ВИа - для внутреннего рынка- РВЕхсlіаI для поставки на экспорт в страны СНГ.
|
Тип двигателя |
Номинальная мощность, кВт |
Синхроннаячастота вращ об./мин |
Номинальный ток,А |
КПД,% |
CosQ,о.е |
Скольжение, % |
Мпуск/Мном |
Ммах/Мном |
Iпуск/ Iном |
|
АДВК 250S4 |
110 |
1500 |
73 |
92,1 |
0,83 |
1,2 |
2,7 |
2,5 |
6,0 |
|
АДВК 250М4 |
132 |
88 |
92,5 |
0,82 |
1,1 |
3,1 |
2,7 |
6,4 |
|
|
АДВК250L4 |
160 |
106 |
92,5 |
0,83 |
1,3 |
3,2 |
3,0 |
7,2 |
|
|
АДВК 250LA4 |
200 |
134 |
92,0 |
0,82 |
1,2 |
3,4 |
3,1 |
7,5 |
|
|
АДВК 250LA6 |
90 |
1000 |
62 |
92,0 |
0.80 |
1,1 |
2,8 |
3,0 |
6,5 |
|
АДВК 250LB6 |
110 |
80 |
92,0 |
0,76 |
1,0 |
3,2 |
3,4 |
6,9 |
|
|
АДВК 315МА4 |
160 |
1500 |
98 |
94,2 |
0,88 |
0,65 |
3,1 |
3,2 |
8,4 |
|
АДВК 315МВ4 |
180 |
110 |
94,4 |
0,88 |
0,60 |
3,1 |
3,2 |
8,4 |
|
|
АДВК 315LA4 |
200 |
118 |
94,8 |
0,90 |
0,65 |
2,9 |
2,9 |
7,9 |
|
|
АДВК315LB4 |
250 |
147 |
95,0 |
0,90 |
0,65 |
3,1 |
3,0 |
8,2 |
|
|
АДВК315LC4 |
315 |
192 |
94,5 |
0,88 |
0,80 |
3,1 |
2,9 |
7.8 |
|
|
АДВК315LD4 |
355 |
216 |
94,4 |
0,88 |
0,80 |
3,0 |
2,8 |
8.0 |
|
|
АДВК 355S4 |
315 |
192 |
94,4 |
0,88 |
1,1 |
3,1 |
2,8 |
7.5 |
|
|
АДВК 355М4 |
355 |
225 |
94,2 |
0,85 |
1,0 |
3,2 |
3,0 |
8,0 |
|
|
АДВК315М12/4 |
45/132 |
500/1500 |
51/87 |
87,0/91,0 |
0,52/0,85 |
2,2/1,2 |
2,5/2,3 |
-/2,4 |
3,1/6,2 |
|
АДВК315L12/4 |
55/160 |
60/107 |
89,0/91,5 |
0,52/0,83 |
2,3/1,0 |
2,7/2,4 |
-/2,3 |
3,0/6,3 |
|
|
АДВК355М12/4 |
65/200 |
65/136 |
84,0/92,0 |
0,52/0,81 |
2,0/1,0 |
2,5/2,6 |
-/2,3 |
3,0/6,0 |
|
|
АДВК355LA12/4 |
85/250 |
90/158 |
84,0/92,0 |
0,57/0,87 |
2,4/1,5 |
2,6/1,8 |
-/2,1 |
2,3/5,3 |
|
|
АДВК355LB12/4 |
105/315 |
118/199 |
88,1/94,2 |
0,51/0,85 |
2,3/1,0 |
2,6/2,2 |
-/2,1 |
2,6/5,5 |
|
|
АДВК355LC12/4 |
120/360 |
126/231 |
85,0/93,0 |
0,57/0,85 |
2,5/1,4 |
2,8/2,2 |
-/2,3 |
2,5/6,3 |
|
|
АДВК355LA8/4 |
125/250 |
750/1500 |
95/155 |
90,0/94,0 |
0,75/0,88 |
2,4/1,3 |
2,8/2,3 |
-/2,5 |
5,0/7,0 |
|
АДВК355LB8/4 |
160/315 |
|
135/190 |
0,88/93,5 |
0,70/0,90 |
2,5/1,4 |
2,5/2,1 |
-/2,3 |
5,5/7,5 |
Табл. 1. Технические данные двигателей серии АДВК 250, 315, 355
|
Типдвигателя |
Монтажноеисполнение |
Размерыв мм |
Масса,кг |
||||||||||||||||||||||
|
|
|
d1 |
d10 |
d20 |
d22 |
d24 |
d25 |
d35 |
l1 |
l10 |
l11 |
l20 |
l21 |
l30 |
l31 |
l39 |
l90 |
b1 |
b10 |
b11 |
h |
h1 |
h5 |
n |
|
|
АДВК250S4 |
IM2001 |
80 |
24 |
500 |
24 |
550 |
450 |
M16 |
130 |
349 |
455 |
5 |
45 |
1000 |
168 |
0 |
45 |
22 |
406 |
490 |
250 |
20 |
88 |
12 |
780 |
|
|
IM3001 |
80 |
- |
500 |
24 |
550 |
450 |
M16 |
130 |
- |
- |
5 |
45 |
1000 |
- |
0 |
45 |
22 |
- |
- |
250 |
20 |
88 |
12 |
740 |
|
АДВК250М4 |
IM2001 |
80 |
24 |
500 |
24 |
550 |
450 |
M16 |
130 |
406 |
512 |
5 |
45 |
1050 |
168 |
0 |
45 |
22 |
406 |
490 |
250 |
20 |
88 |
12 |
840 |
|
|
IM3001 |
80 |
- |
500 |
24 |
550 |
450 |
M16 |
130 |
- |
- |
5 |
45 |
1050 |
- |
0 |
45 |
22 |
- |
- |
250 |
20 |
88 |
12 |
800 |
|
АДВК250L4 |
IM2001 |
80 |
24 |
500 |
24 |
550 |
450 |
M16 |
130 |
406 |
512 |
5 |
45 |
1120 |
168 |
0 |
45 |
22 |
406 |
490 |
250 |
20 |
88 |
12 |
920 |
|
|
IM3001 |
80 |
- |
500 |
24 |
550 |
450 |
M16 |
130 |
- |
- |
5 |
45 |
1120 |
- |
0 |
45 |
22 |
- |
- |
250 |
20 |
88 |
12 |
880 |
|
АДВК250LА4 |
IM2001 |
80 |
24 |
500 |
24 |
550 |
450 |
M16 |
130 |
406 |
512 |
5 |
45 |
1160 |
168 |
0 |
45 |
22 |
406 |
490 |
250 |
20 |
88 |
12 |
1030 |
|
|
IM3001 |
80 |
- |
500 |
24 |
550 |
450 |
M16 |
130 |
- |
- |
5 |
45 |
1160 |
- |
0 |
45 |
22 |
- |
- |
250 |
20 |
88 |
12 |
990 |
