Двигателитрехфазные асинхронные короткозамкнутые взрывозащищенные типа ЭКВД предназначены для привода угольных комбайнов, применяемых в угольныхи сланцевых шахтах, опасных по газу (метан) и угольной пыли.
ДвигательЭКВД4-180ТВпредназначендля привода рабочих органов очистных угольных комбайнов,комплектуемых электродвигателями SG7W455L-4, производства Darnel, двигательЭКВД5-285Тпредназначендля привода угольного комбайна для длинных лав 4SL20 (производстваJOY МINING MACНINERY). Двигательтрехфазный асинхронный короткозамкнутый взрывозащищенный типаЭКВДЗ,5-22-01предназначендля привода подачи угольного комбайна MB 41ОЕ, производства ТMachinery a.s. (Чехия), применяемого в угольных и сланцевых шахтах,опасных по газу (метан) и угольной пыли.
Видклиматического исполнения и категория размещения двигателя,поставляемого для внутренний рынок и для поставки в страны СНГ - У5.
ДвигателиЭКВД4-180ТВиЭКВД5-285Трассчитаныдля работы в продолжительном режиме S1 по ГОСТ 183-74. При этомдопускается также до 40 вкл/ч при FJ=1,6 исохранением мощности на уровне номинальной от трехфазной сетипеременного тока частотой 50 Гц на напряжение 1140 В с синхроннойчастотой вращения 1500 об/мин. Двигатель ЭКВД 3,5-22-0,1рассчитан для частотно-управляемого электропривода при изменении частоты вдиапазоне 5-120 Гц, и напряжении в диапазоне 660 В. Номинальноенапряжение - 500 В, частота - 50 Гц. Степень защиты - IP55.
Способохлаждения двигателя - ICW 37 (водяное охлаждение корпуса). Расходводы - 20 л/мин.
Класснагревостойкости изоляции статора - Н «монолит».
Двигательвыполнен с медной стержневой обмоткой ротора.
Двигательобеспечивает вид и уровень взрывозащи-ты РВ-ЗВ (Exd1 для экспортныхпоставок).

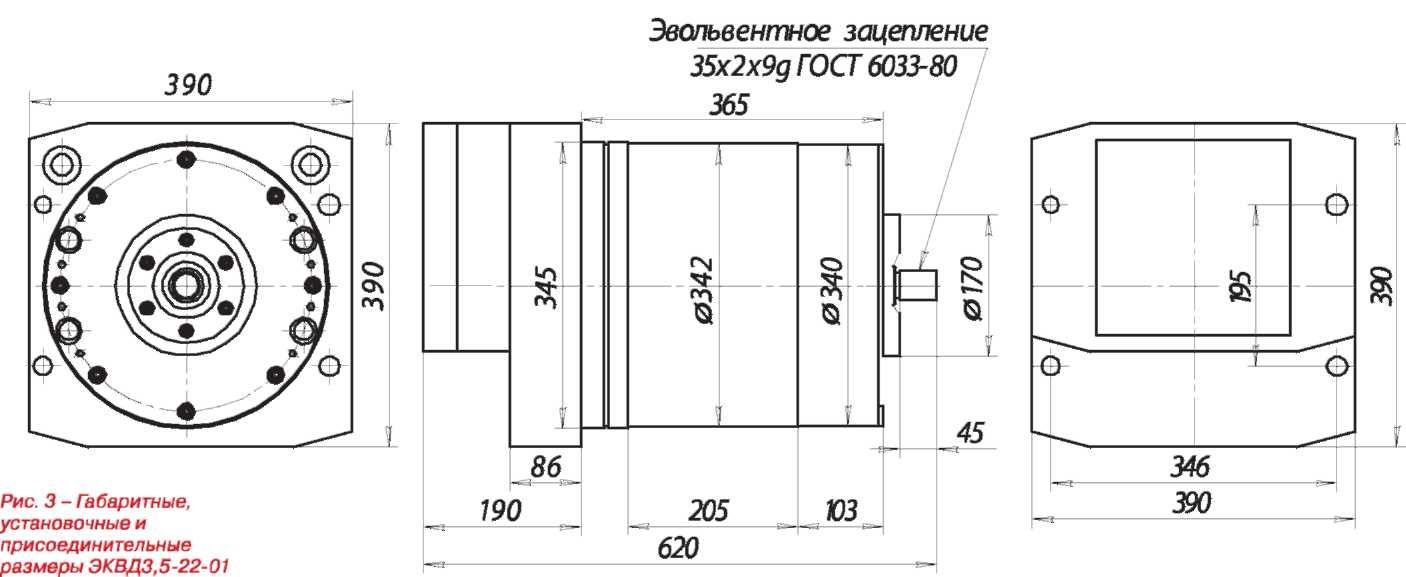

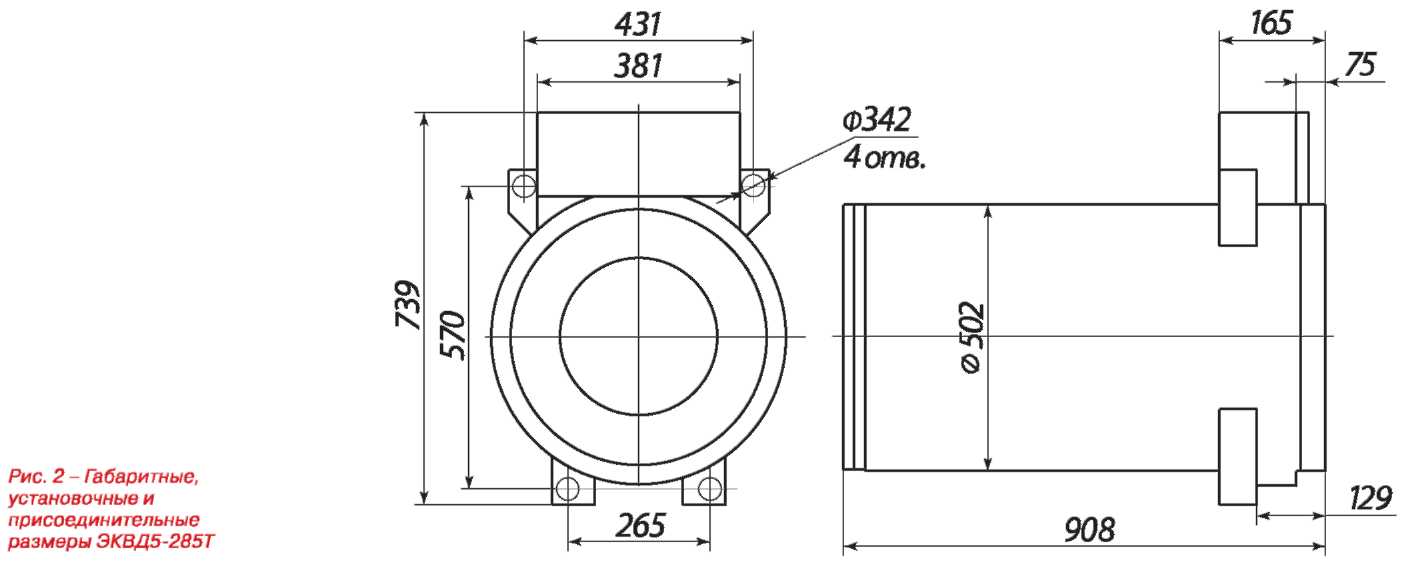

Техническиехарактеристики двигателя приведены в табл. 1, габаритные,установочные и присоединительные размеры приведены на рис. 1,2,3.
Табл.1. Технические данные двигателей серии ЭКДВ
Типдвигателя |
Номинальнаямощность, кВт |
Номинальноенапряжение, В |
Токстатора, А |
КПД,% |
cos |
Скольжение, % |
Iпуск / Iном |
Мпуск/ Мном |
Ммакс/ Мном |
ЭКВД4-180ТВ |
180 |
1140 |
116 |
93,4 |
0,84 |
1,56 |
7,9 |
2,5 |
3,0 |
ЭКВД5-285Т |
285 |
1140 |
176 |
94,3 |
0,87 |
1,14 |
5,7 |
1,4 |
1,9 |
ЭКВДЗ,5-22-01 |
22 |
500 |
31.7 |
91,5 |
0,87 |
2,1 |
6,4 |
2,1 |
2,5 |
