Двигатели серии ВАОД (ВАОД 280, ВАОД 315, ВАОД 355 )
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
132-29-818
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0
Двигателипредназначены для работы от трехфазной сети переменного тока частотой50 Гц в качестве привода стационарных машин и механизмов в подземныхвыработках угольных и сланцевых шахтах, опасных по газу (метану) и(или) угольной пыли.
Климатическоеисполнение по ГОСТ 15150-69: для поставки на внутренний рынок - У2,5,для поставки на экспорт в страны СНГ - УХЛ2.5
Способ охлаждениядвигателей ICO151 поГОСТ 20459-87.
Двигатели мощностьюдо 200 кВт изготавливаются
на напряжения380/660 и 1140/660 В, двигатели мощностью свыше 200 кВт - нанапряжения 1140/660 В.
Степень защиты IP54по ГОСТ 17494-87, степень защиты наружноговентилятора со стороны входа воздуха IP20.
Вид и уровеньвзрывозащиты - РВ-3ВИа по ГОСТ 12.2.020-76 для поставок на внутреннийрынок и РВ Exdial поГОСТ Р 51330.0-99 - для поставок в страны СНГ.

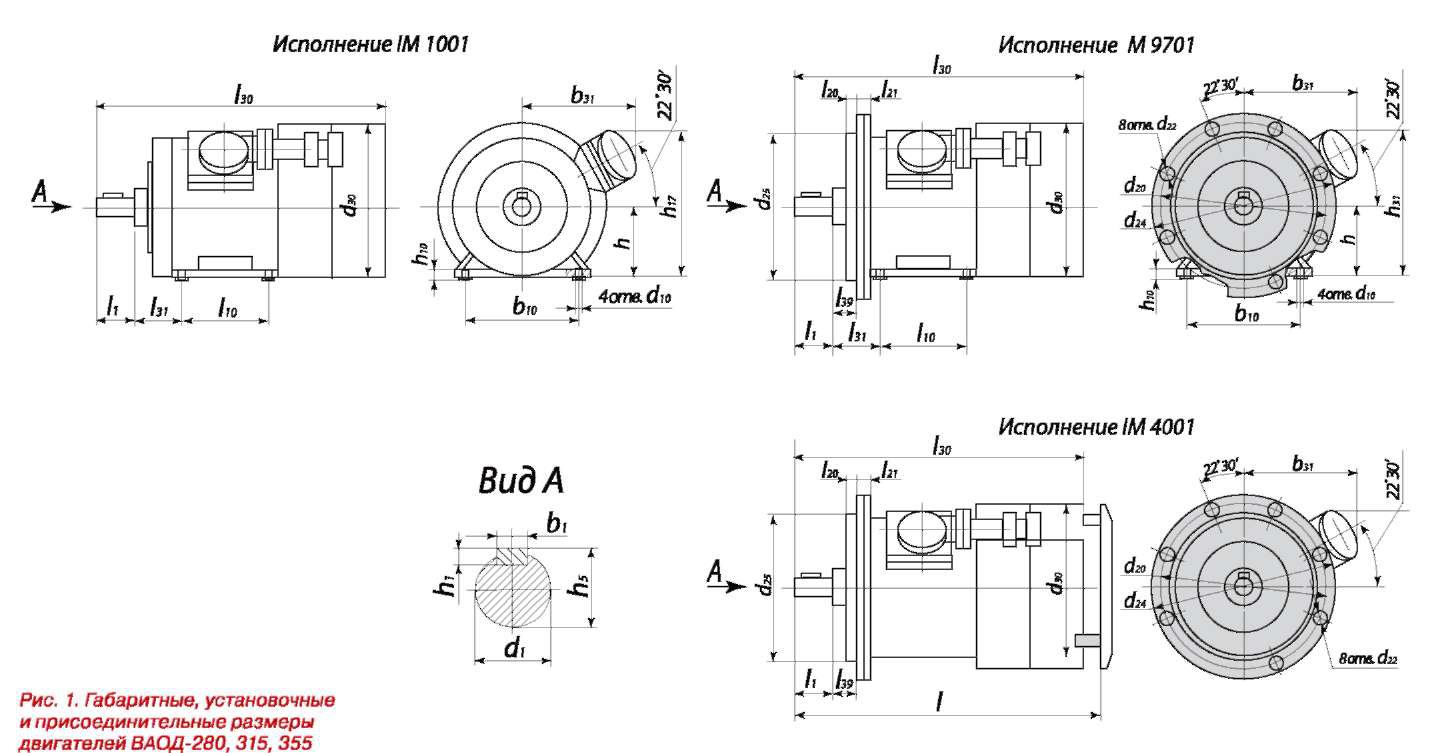

Номинальныепараметры двигателей приведены в табл. 1. Установочные, габаритные иприсоединительные размеры приведены на рис. 1 и в табл. 2.
Табл. 1. Техническиехарактеристики и масса двигателей ВАОД-280, 315, 355
| Тип двигателя | Номинальнаямощность, кВт | При номинальной нагрузке |
cosQ |
Ммах/Мном | Мпуск/Мном | Iмах/Iном | Масса, кг | ||
| Синхронная частота вращ. об/мин | Скольжение, % | КПД, % | |||||||
|
ВАОД-280 S2 |
132 |
3000 |
1,3 |
93,4 |
0,91 |
2,7 |
1,6 |
6,5 |
1000 |
|
ВАОД-280М2 |
160 |
3000 |
1,3 |
93,8 |
0,92 |
2,7 |
1,7 |
7,0 |
1050 |
|
ВАОД-280L2 |
200 |
3000 |
1,3 |
94,0 |
0,92 |
2,8 |
1,7 |
7,0 |
1100 |
|
ВАОД-280 S4 |
132 |
1500 |
1,3 |
93,9 |
0,90 |
2,6 |
2,0 |
6,5 |
1000 |
|
ВАОД-280М4 |
160 |
1500 |
1,3 |
94,0 |
0,91 |
2,7 |
2,0 |
6,5 |
1050 |
|
ВАОД-280L4 |
200 |
1500 |
1,3 |
94,3 |
0,90 |
2,7 |
2,2 |
6,5 |
1100 |
|
ВАОД-280М6 |
110 |
1000 |
1,4 |
93,5 |
0,89 |
2,3 |
1,6 |
6,0 |
1050 |
|
ВАОД-280L6 |
132 |
1000 |
1,4 |
93,8 |
0,89 |
2,3 |
1,6 |
6,0 |
1100 |
|
ВАОД-280М8 |
90 |
750 |
1,7 |
92,8 |
0,85 |
2,2 |
1,6 |
5,5 |
1050 |
|
ВАОД-280L8 |
110 |
750 |
1,7 |
93,0 |
0,85 |
2,3 |
1,7 |
5,5 |
1100 |
|
ВАОД-280М10 |
55 |
600 |
1,7 |
92,0 |
0,75 |
2,2 |
1,5 |
5,0 |
1050 |
|
ВАОД-280L10 |
75 |
600 |
1,7 |
92,3 |
0,75 |
2,2 |
1,5 |
5,0 |
1100 |
|
ВАОД-315М2 |
250 |
3000 |
1,2 |
94,2 |
0,92 |
2,8 |
1,5 |
7,0 |
1350 |
|
ВАОД-315L2 |
315 |
3000 |
1,2 |
94,7 |
0,92 |
2,8 |
1,6 |
7,0 |
1550 |
|
ВАОД-315М4 |
250 |
1500 |
1.1 |
94,6 |
0,90 |
2,5 |
1,7 |
6,3 |
1450 |
|
ВАОД-315L4 |
315 |
1500 |
1,1 |
94,7 |
0,90 |
2,5 |
1,8 |
6,5 |
1600 |
|
ВАОД-315М6 |
160 |
1000 |
1,2 |
94,0 |
0,89 |
2,2 |
1,6 |
5,8 |
1450 |
|
ВАОД-315L6 |
200 |
1000 |
1,2 |
94,5 |
0,90 |
2,2 |
1,6 |
5,8 |
1600 |
|
ВАОД-315М8 |
132 |
750 |
1,3 |
93,6 |
0,87 |
2,2 |
1,5 |
5,5 |
1450 |
|
ВАОД-315L8 |
160 |
750 |
1,3 |
94,0 |
0,87 |
2,3 |
1,5 |
5,5 |
1600 |
|
BAOД-315S10 |
90 |
600 |
1,2 |
93,0 |
0,78 |
2,3 |
1,4 |
5,0 |
1350 |
|
ВАОД-315М10 |
110 |
600 |
1,2 |
93,5 |
0,79 |
2,3 |
1,4 |
5,0 |
1450 |
|
ВАОД-315L10 |
132 |
600 |
1,3 |
93,5 |
0,79 |
2,2 |
1,4 |
5,0 |
1600 |
|
ВАОД-355М6 |
250 |
1000 |
1,0 |
95,0 |
0,89 |
2,2 |
1,7 |
6,0 |
1850 |
|
ВАОД-355L6 |
315 |
1000 |
1,0 |
95,4 |
0,89 |
2,2 |
1,6 |
6,0 |
2100 |
|
ВАОД-355М8 |
200 |
750 |
0,8 |
94,2 |
0,86 |
2,3 |
1,5 |
6,0 |
1850 |
|
ВАОД-355L8 |
250 |
750 |
0,8 |
94,6 |
0,86 |
2.3 |
1,5 |
6,0 |
2100 |
|
ВАОД-355М10 |
160 |
600 |
0,8 |
94,0 |
0,79 |
2,3 |
1,5 |
6,0 |
1850 |
|
ВАОД-355L10 |
200 |
600 |
0,8 |
94,5 |
0,80 |
2,2 |
1,4 |
6,0 |
2100 |
Табл.2. Габаритные, установочные, присоединительные размеры двигателейВАОД-280, 315, 355
|
Типоисполнение двигателя |
Размеры в мм |
|||||||||||||||||||||
|
d1 |
d10 |
d20 |
d22 |
d24 |
d25 |
d30 |
l1 |
l10 |
l20 |
l21 |
l30 |
l31 |
l39 |
b1 |
b10 |
b31 |
h |
h1 |
h5 |
h10 |
h31 |
|
|
ВАОД-280 S2 |
75 |
24 |
600 |
24 |
660 |
550 |
650 |
140 |
368 |
6 |
45 |
1230 |
190 |
0 |
20 |
457 |
600 |
280 |
12 |
79,5 |
23 |
640 |
|
ВАОД-280М2 |
75 |
24 |
600 |
24 |
660 |
550 |
650 |
140 |
419 |
6 |
45 |
1230
|
190 |
0 |
20 |
457 |
600 |
280 |
12 |
79,5 |
23 |
640 |
|
ВАОД-280 L2 |
75 |
24 |
600 |
24 |
660 |
550 |
650 |
140 |
457 |
6 |
45 |
1305 |
190 |
0 |
20 |
457 |
600 |
280 |
14 |
85 |
23 |
640 |
|
ВАОД-280 S4 |
80 |
24 |
600 |
24 |
660 |
550 |
650 |
170 |
368 |
6 |
45 |
1230 |
190 |
0 |
22 |
457 |
600 |
280 |
14 |
85 |
23 |
640 |
|
ВАОД-280М |
80 |
24 |
600 |
24 |
660 |
550 |
650 |
170 |
419 |
6 |
45 |
1230 |
190 |
0 |
22 |
457 |
600 |
280 |
14 |
85 |
23 |
640 |
|
ВАОД-280 L4 |
80 |
24 |
600 |
24 |
660 |
550 |
650 |
170 |
457 |
6 |
45 |
1305 |
190 |
0 |
22 |
457 |
600 |
280 |
14 |
85 |
23 |
640 |
|
ВАОД-280М6 |
80 |
24 |
600 |
24 |
660 |
550 |
650 |
170 |
419 |
6 |
45 |
1230 |
190 |
0 |
22 |
457 |
600 |
280 |
14 |
85 |
23 |
640 |
|
ВАОД-280 L6 |
80 |
24 |
600 |
24 |
660 |
550 |
650 |
170 |
457 |
6 |
45 |
1305 |
190 |
0 |
22 |
457 |
600 |
280 |
14 |
85 |
23 |
640 |
|
ВАОД-280М8 |
80 |
24 |
600 |
24 |
660 |
550 |
650 |
170 |
419 |
6 |
45 |
1230 |
190 |
0 |
22 |
457 |
600 |
280 |
14 |
85 |
23 |
640 |
|
ВАОД-280L8 |
80 |
24 |
600 |
24 |
660 |
550 |
650 |
170 |
457 |
6 |
45 |
1305 |
190 |
0 |
22 |
457 |
||||||
| Скачать полное описание |  |
