Электроприводныепоршневые компрессорные установки ЭПКУ (далее по тексту компрессорныеустановки) маслосмазываемые с ременной передачейотносятся к категории промышленных компрессоров постоянного действия ипредназначены для выработки и снабжения сжатым воздухом пневматическихинструментов, узлов и механизмов в производстве со сравнительно небольшимрасходом сжатого воздуха, максимальным давлением до 1,2 Мпа(12 кгс/см2).
Конструктивныеособенности компрессорных установок и преимущества:
·Компрессорные установки исполнены на воздухосборниках (далеересиверах) различных обьемов вертикального игоризонтального расположения, для установки стационарно на ровной площадке.
Применяются вертикальные ресиверы объемом 150,
►- комплектация компрессорной установки ресивером подзаказ. ►-применениекомпрессорных установок вусловиях ограниченного рабочегопространства. ►-ресивер,являясь аккумулятором сжатого воздуха, сглаживает пульсацию подачи воздуха,способствует выпаданию конденсата и частичек масла. |
·Компрессорная установка состоит из двухступечатогокомпрессора и электродвигателя соедененных междусобой посредством ременной передачи, воздухосборника, реле давления,предохранительного клапана, обратного клапана, манометра (Рис.1)

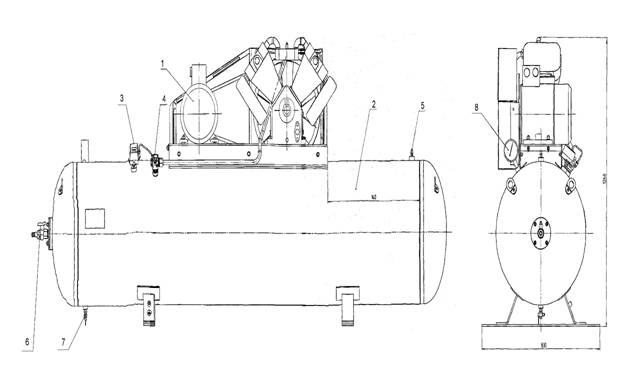

Рис. 1
Установка компрессорная ЭПКУ
1-Блок двигатель-компрессор-2-Воздухосборник-3-Реледавления-4-Клапан обратный-5-Клапан предохранительный-6,7-Кран-8- Манометр.
Применениедвухступенчатого компрессора дает возможность: - распределить нагрузку по ступеням- - уменьшить температуру сжимаемоговоздуха- - снизить потребляемую удельнуюмощность- - достигатьдавление до 1,2 МПа- Применение ременной передачидает возможность снизить обороты двигателя. Вышеуказанныеособенности позволяют: ►- снизить себестоимостьсжатого воздуха ►-увеличить ресурс компрессорной установки ►- применять компрессорнуюустановку в непрерывном режиме работы. |
·Блок и головка цилиндровкомпрессора изготовлены из высококачественногочугуна.
·Пластины клапанов компрессора извысокопрочной нержавеющей стали.
·Охлаждение компрессора воздушное, происходит принудительнопри помощи маховика с охлаждающими лопастями.
·Напряжение питания трехфазное 380В/50Гц.
·Для приведения в соответствие подачи сжатого воздуха с егопотреблением компрессорная установка снабжена системой автоматики (датчик-реледавления и электромагнитный контактор), которая при повышении давления ввоздухосборнике останавливает компрессор и прекращает подачу сжатого воздуха ввоздухосборник. Когда давление в воздухосборнике понизится, компрессорвключается, и воздух снова подаётся в воздухосборник. Пределы давления зависятот модели компрессорной установки.
Номенклатурный перечень компрессорных установок с вертикальным расположением ресивера
Наименование ЭПКУ |
Объем ресивера,л |
Производ-сть, м3/мин.,на входе/ на нагнетании |
Давление, кгс/см2 |
Мощность двигателя, кВт |
Напряжение,В/частота, Гц |
Масса,кг |
Габаритные размеры ДхШхВ, мм |
0,4/7-150 |
150 |
0,4/ 0,25 |
7 |
3 |
380/50 |
186 |
800х880х1220 |
0,5/10-150 |
150 |
0,5/ 0,32 |
10 |
4 |
380/50 |
230 |
800х900х1445 |
0,4/12-150 |
150 |
0,4/ 0,3 |
12 |
4 |
380/50 |
230 |
800х900х1445 |
0,6/7-150 |
150 |
0,6/ 0,4 |
7 |
4 |
380/50 |
230 |
800х900х1445 |
0,7/10-150 |
150 |
0,7/ 0,45 |
10 |
5,5 |
380/50 |
255 |
800х900х1445 |
0,6/12-150 |
150 |
0,6/ 0,4 |
12 |
5,5 |
380/50 |
255 |
800х900х1445 |
0,85/7-150 |
150 |
0,85/ 0,6 |
7 |
5,5 |
380/50 |
255 |
800х900х1445 |
0,4/7-250 |
250 |
0,4/ 0,25 |
7 |
3 |
380/50 |
205 |
800х880х1555 |
0,5/10-250 |
250 |
0,5/ 0,32 |
10 |
4 |
380/50 |
250 |
800х900х1780 |
0,4/12-250 |
250 |
0,4/ 0,3 |
12 |
4 |
380/50 |
250 |
800х900х1780 |
0,6/7-250 |
250 |
0,6/ 0,4 |
7 |
4 |
380/50 |
250 |
800х900х1780 |
0,7/10-250 |
250 |
0,7/ 0,45 |
10 |
5,5 |
380/50 |
275 |
800х900х1780 |
0,6/12-250 |
250 |
0,6/ 0,4 |
12 |
5,5 |
380/50 |
275 |
800х900х1780 |
0,85/7-250 |
250 |
0,85/ 0,6 |
7 |
5,5 |
380/50 |
275 |
800х900х1780 |
Номенклатурный перечень компрессорных установок с горизонтальным расположением ресивера
Наименование ЭПКУ |
Объем ресивера, л |
Производ-сть, м3/мин.,на входе/ на нагнетании |
Давление, кгс/см2 |
Мощность двигателя, кВт |
Напряжение,В/частота, Гц |
Масса,кг |
Габаритные размеры ДхШхВ, мм |
0,4/7-60 к |
60 |
0,4/ 0,25 |
7 |
3 |
380/50 |
100 |
1200х600х800 |
0,5/10-60 к |
60 |
0,5/ 0,32 |
10 |
4 |
380/50 |
150 |
1500х800х900 |
0,7/10-150 к |
150 |
0,7/ 0,45 |
10 |
5,5 |
380/50 |
250 |
1800х800х900 |
0,4/7-330 |
330 |
0,4/ 0,25 |
7 |
3 |
380/50 |
240 |
2020х830х1097 |
0,5/10-330 |
330 |
0,5/ 0,32 |
10 |
4 |
380/50 |
285 |
1520х830х1300 |
0,4/12-330 |
330 |
0,4/ 0,3 |
12 |
4 |
380/50 |
285 |
1520х830х1300 |
0,6/7-330 |
330 |
0,6/ 0,4 |
7 |
4 |
380/50 |
285 |
1520х830х1300 |
0,7/10-330 |
330 |
0,7/ 0,45 |
10 |
5,5 |
380/50 |
310 |
1520х830х1300 |
0,6/12-330 |
330 |
0,6/ 0,4 |
12 |
5,5 |
380/50 |
310 |
1520х830х1300 |
0,85/7-330 |
330 |
0,85/ 0,6 |
7 |
5,5 |
380/50 |
310 |
1520х830х1300 |
0,5/10-500 |
500 |
0,5/ 0,32 |
10 |
4 |
380/50 |
322 |
2020х830х1097 |
0,4/12-500 |
500 |
0,4/ 0,3 |
12 |
4 |
380/50 |
322 |
2020х830х1097 |
0,6/7-500 |
500 |
0,6/ 0,4 |
7 |
4 |
380/50 |
322 |
2020х830х1097 |
0,7/10-500 |
500 |
0,7/ 0,45 |
10 |
5,5 |
380/50 |
337 |
2020х830х1097 |
0,6/12-500 |
500 |
0,6/ 0,4 |
12 |
5,5 |
380/50 |
337 |
2020х830х1097 |
0,85/7-500 |
500 |
0,85/ 0,6 |
7 |
5,5 |
380/50 |
337 |
2020х830х1097 |
1,3/12-500 |
500 |
1,3/ 0,85 |
12 |
7,5 |
380/50 |
512 |
2020х830х1268 |
1,4/10-500 |
500 |
1,4/ 1,0 |
10 |
7,5 |
380/50 |
513 |
2020х830х1268 |
1,7/7-500 |
500 |
1,7/ 1,25 |
7 |
7,5 |
380/50 |
515 |
2020х830х1268 |
0,7/10-800 |
800 |
0,7/ 0,45 |
10 |
5,5 |
380/50 |
400 |
2920х830х1300 |
0,6/12-800 |
800 |
0,6/ 0,4 |
12 |
5,5 |
380/50 |
400 |
2920х830х1300 |
0,85/7-800 |
800 |
0,85/ 0,6 |
7 |
5,5 |
380/50 |
400 |
2920х830х1300 |
1,3/12-800 |
800 |
1,3/ 0,85 |
12 |
7,5 |
380/50 |
567 |
2920х830х1268 |
1,4/10-800 |
800 |
1,4/ 1,0 |
10 |
7,5 |
380/50 |
568 |
2920х830х1268 |
1,7/7-800 |
800 |
1,7/ 1,25 |
7 |
7,5 |
380/50 |
570 |
2920х830х1268 |
К – установка компрессорная передвижная
Особенности компрессорных установок ЭПКУ:
· Простота конструкции и эксплуатации.
· Широкий выбор комплектации ресиверами различных объемов.
· Непрерывный режим работы в условиях производства.
· Стабильные параметры.
· Эффективное потребление электроэнергии.
· Гарантия завода-изготовителя.
· Минимальный срок поставки.
· Широкая сеть сервисных центров по территории Украины и СНГ.
