- 1.Возбудители серии ЭКТ предназначены для питания обмотки возбуждения и управления током возбуждения синхронных двигателей при прямом или реакторном пуске от сети , а также для работы в составе электроприводов по схеме вентильного двигателя и с устройствами плавного пуска.

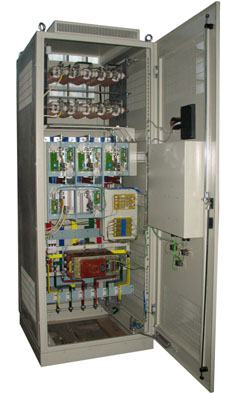

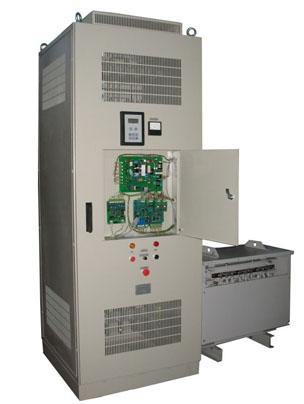

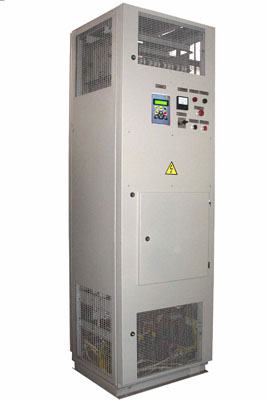

- 2.Основные параметры возбудителей приведены в табл.1. Согласующий трансформатор, входящий в комплект поставки, устанавливается отдельно.Конструктивно возбудитель выполнен в виде шкафа двухстороннего обслуживания. Охлаждение тиристоров возбудителя естественное. Измерительные приборы, аппаратура управления и сигнализации размещаются на двери шкафа.
-
З. При работе возбудитель обеспечивает:
- - автоматическую подачу возбуждения в функции скольжения двигателя при пуске-
-
- - подачу возбуждения по сигналам вентильного преобразователя или устройства плавного пуска-
-
- - автоматическую стабилизацию тока возбуждения на уровне, задаваемом одним из указанных ниже способов:
- - потенциометром на двери шкафа-
- - с пульта управления-
-
- - внешним аналоговым сигналом-
-
- - по внешнему интерфейсу RS485, RS232-
- - регулятором cos &phi- (или угла &phi-)- при этом достигается максимальный КПД двигателя-
-
- - регулятором реактивной мощности, в этом режиме синхронный двигатель может работать в качестве компенсатора реактивной мощности.
- - форсировку тока возбуждения по производной сигнала активного тока статора двигателя с ударным изменением нагрузочного момента-
- - ограничение тока возбуждения на заданном максимальном уровне при любых вариантах управления.
- При регулировании cos &phi- и реактивной мощности сигналы обратной связи выделяются в системе управления возбудителя по сигналам внешних измерительных трансформаторов тока и напряжения синхронного двигателя.Конкретное исполнение системы автоматического регулирования возбудителя согласовывается при заказе.
4. Возбудитель снабжен следующими защитами:
- - от внешних и внутренних коротких замыканий собственно возбудителя-
-
- - от затянувшегося пуска синхронного двигателя-
-
- - от асинхронного хода двигателя-
-
- - от обрыва тока возбуждения-
-
- - от токовых перегрузок статора и ротора.
-
- Перед включением возбудителя предусмотрена автоматическая проверка исправного состояния силовой части и системы управления.
-
- 5. Условия эксплуатации:
- - высота над уровнем моря до 1000 м-
- -температура окружаищей среды от плюс 1 до плюс 40°С-
-
- - относительная влажность 80% при температуре окружающей среды плюс 20°С.
Таблица 1. Основные технические характеристики возбудителей ЭКТ
- Тип
-
- возбудителя
|
- Номинальный ток, А
|
- Номинальное
-
- выпрямленное
-
- напряжение, В
|
- Габаритные размеры LхBхH, мм *)
|
- Маcca кг
|
-
ЭКТ-М 320/50
-
|
-
320
-
|
-
50
-
|
- 700х2200х650
-
|
-
400
-
|
-
ЭКТ-М 320/75
-
|
-
320
-
|
-
75
-
|
-
ЭКТ-М 320/100
-
|
-
320
-
|
-
100
-
|
-
ЭКТ-М 320/150
-
|
-
320
-
|
-
150
-
|
-
ЭКТ-М 320/230
-
|
-
320
-
|
-
230
-
|
-
ЭКТ-М 500/50
-
|
-
500
-
|
-
50
-
|
-
ЭКТ-М 500/50
-
|
-
500
-
|
-
50
-
|
-
-
700х2200х650
-
-
|
-
450
-
|
-
ЭКТ-М 500/75
-
|
-
500
-
|
-
75
-
|
-
ЭКТ-М 500/100
-
|
-
500
-
|
-
100
-
|
-
ЭКТ-М 500/150
-
|
-
500
-
|
-
150
-
|
-
ЭКТ-М 500/230
-
|
-
500
-
|
-
230
-
|
*)высота с учетом встроенного пускового сопротивления.
