Фильтры щелевые

Фильтры щелевые с ручной очисткой предназначены для предварительной фильтрации минеральных масел вязкостью от 7 до 600 мм2/с (сСт). в смазочных системах, а также для фильтрации смазочно-охлаждающих жидкостей на масляной основе в системах станков и других машин при давлении до 6.3 МПа (63 кгс/см2), температуре масла от 10°С до 55°С и температуре окружающей среды от минус 60°С до плюс 50°С.       Фильтры выпускаются в двух исполнениях:

–в корпусе с резьбовым присоединением, монтируемые на трубопроводе-
– встраиваемые, монтируемые непосредственно на корпусе механизма.

Щелевой фильтр в корпусе состоит из стакана, крышки и оси с закреплённым на ней фильтрующим пакетом.

Ось центрируется в крышке и имеет на внешнем конце рукоятку, предназначенную для проворота фильтрующего пакета при очистке фильтра.


Работа щелевого фильтра заключается в следующем.

Через вход загрязнённое масло поступает в фильтр. Проходя через фильтрующую щель, образованную толщиной промежуточной пластины, масло очищается от загрязнений. Очищенное масло попадает во внутреннюю полость пакета и по каналам проходит на выход.

Щелевые встраиваемые фильтры принципиально выполнены аналогично щелевому фильтру в корпусе. Различие заключается в конструкции крышки, которая не имеет входного и выходного отверстий. В расточках корпусов механизмов фильтрующий пакет центрируется с помощью специальной центрирующей шайбы, в которой имеются отверстия для выхода отфильтрованного масла.

Структура обозначений

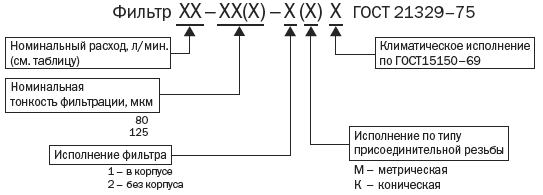

Условное обозначение фильтров щелевых строится по следующей структуре:     Пример условного обозначения фильтра с номинальным расходом 10 л/мин, номинальной тонкостью фильтрации 80 мкм, исполненного в корпусе с метрической резьбой, предназначенного для работы в умеренном и холодном климате:
Фильтр 10-80-1М УХЛ4 ГОСТ21329-75-

то же, встраиваемого фильтра, предназначенного для работы в тропическом климате:
Фильтр 10-80-2 О4.1 ГОСТ21329-75
