Предлагаем для приобретения фильтры путевые (ФП), по цене завода. Доставка, оформленная на веб-ресурсе организации, происходит за минимальное время. Для создания заявки свяжитесь с нашими сотрудниками в телефонном режиме, контакты размещены на сайте компании.
Используются для предохранения импульсных реле от действия обратного тока в рельсовых звеньях переменного тока, частота которого достигает 25Гц и гармоник, частотностью 50Гц.
На рисунке 1 изображена эл-кая принципиальная схема устройства представленного типа.

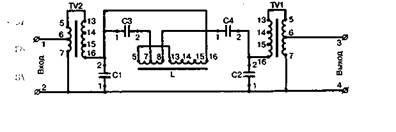

Рисунок 1 – ФП-25 – электрическая схема
Присоединение осуществляется с помощью медного монтажного провода (сечение 0,75х1,5 мм2).

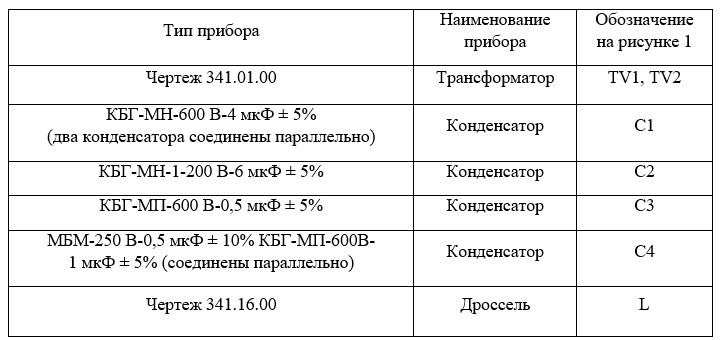

В таблице указаны характеристики ФП-25, на выходе подключено безындукционное сопротивление в 0,2 кОм.
f перем. тока, кГц | U на выходе | U на входе | I на входе |
0,025 | 3,7 Вт/А | max6,2 Вт/А | max31мА |
0,05 | max0,4 Вт/А | — | max550 мА |
0,1 0,15 0,25 |
max0,2 Вт/А | — | max150 мА |
Напряжение, которое допускается на входе при f = 25Гц и напряжении (Uвых) = 3,7В:
Дроссель L обладает добротностью минимум 8,3 (f = 50 Гц), показание добротности трансформаторов TV1 и TV2 не меньше 4,3 Гц, частота при этом равна 25Гц.

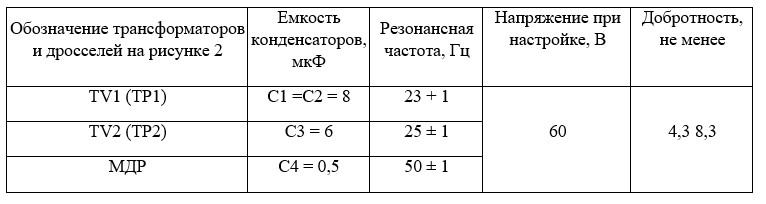

Настройка контуров устройства при максимальном напряжении осуществляется по представленным в таблице данным, при помощи трансформаторных обмоток происходит настройка на резонансную частоту в 25Гц.
Нумерация конденсаторов | Резонансная частота | Допуск по резонансной частоте | Обозначение на рисунке 2 |
С1 | 0,025кГц | ± 0,001кГц | TV2 |
С2 | TV1 | ||
СЗ | 0,05кГц | L |
Изменяя емкость конденсатора С4 происходит настраивание устройства ФП-25 при f = 25Гц.
За период в одну минуту изоляция ФП-25 без перебоя выдерживает напряжение, достигающее 500 вольт, с f переменного тока = 50Гц переменного тока.
У токоведущих частей минимальное сопротивление изоляции по отношению к корпусу путевого фильтра равно 20 МОм.
Основные технические параметры:
Обозначение данного типа оборудования изменилось в 1985-1993 гг. – ФП-25М. Номер чертежа и электрические показатели остались прежними, такими же, как и в ФП-25. Основное различие состоит в расположении и обозначении наименований конденсаторов в электр-й схеме. Что мы и видим на представленном ниже рисунке.

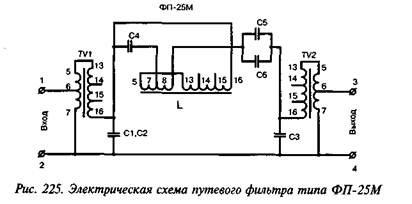

Рисунок2 – ФП-25М – электрическая схема
Фильтры путевые ФП-25М с 1994 и по сегодняшний день изготавливаются по чертежу Р1Ш.00.000.
На приведенном ниже рисунке изображен внешний вид представленного оборудования, с указанием габаритных размеров.

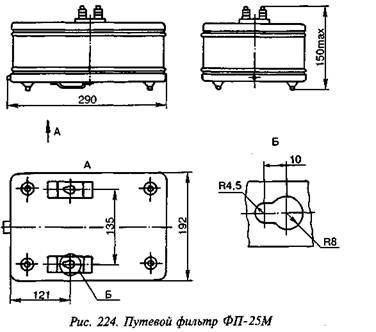

Рисунок3 – ФП-25М внешний вид
Ниже приводятся электрические показатели устройства ФП-25М, нагрузка, подключенная на выходе, составляет RH = 200 Ом.
f перем. тока | U на выходе | U на входе | I на входе |
0,025кГц | 3,7 Вт/А | max 6,2 Вт/А | max 32мА |
0,05кГц | max 0,4 Вт/А | — | max 550мА |
0,1кГц 0,15кГц 0,25кГц |
max 0,2 Вт/А | — | max 150мА |
Между токоведущими контактными частями и корпусом электрическая изоляция в течении одной минуты выдерживает напряжение в 1000 вольт без явлений разрядного характера, при частоте переменного тока 50Гц, от мощности источника 0,25кВт.
