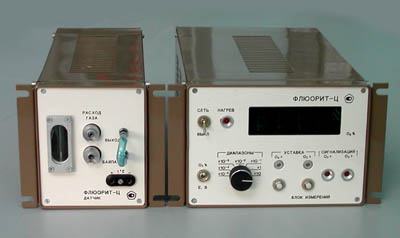

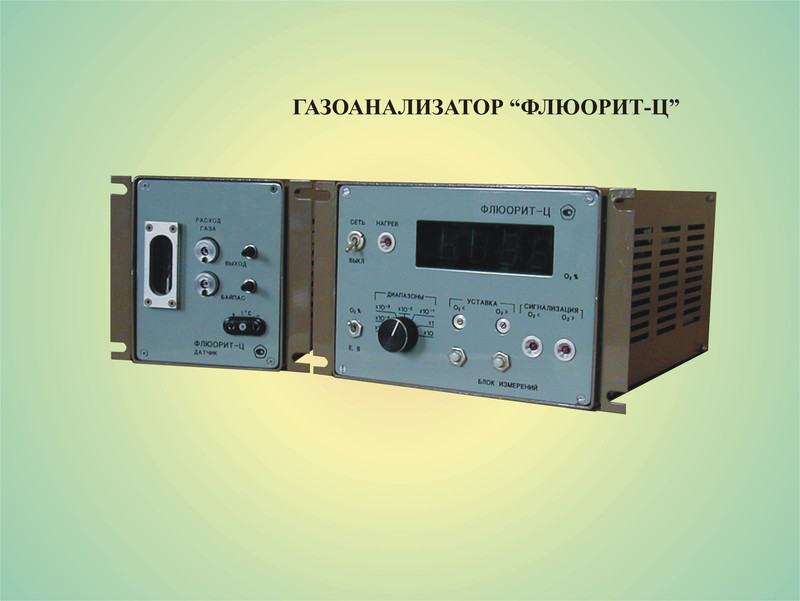

Предназначен для измерений объёмной доли кислорода в инертных газах и азоте и представляет собой цифровой промышленный, стационарный прибор непрерывного действия.
Принцип действия газоанализатора основан на применении потенциометрической твёрдоэлектролитной ячейки.
Сверх широкий диапазон измерений газоанализатора (10-6…100%) позволяет использовать его как при производстве особо чистых инертных газов и азота, так и при контроле технологических процессов в нефтехимической, химической, металлургической отраслях промышленности.
ПОКАЗАТЕЛИ КОНКУРЕНТОСПОСОБНОСТИ:
• широкий диапазон и высокая точность измерения-
• быстродействие-
• высокая надёжность и долговечность-
• возможность реализации альтернативной независимой поверки при отсутствии эталонов-
• простота эксплуатации и ремонта-
• возможность размещения блоков газоанализатора друг от друга на расстоянии до 300 м.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Диапазоны измерений объёмной доли кислорода |
от 110-6 до 110-4 %- от 110-5 до 110-3 %-
от 110-4 до 110-2 %- от 110-3 до 110-1 %-
от 110-2 до 1%- от 0,1 до 10%- от 1 до 100% |
Основная относительная погрешность:
для области измерений от 110-6 до 110-5 %, не более
для области измерений от 110-5 до 110-3 %, не более
для области измерений от 110-3 до 100 %, не более |
±10%
±6%
±4% |
Время установления показаний:
для области измерений от 110-6 до 110-3 % (включительно), не более
для области измерений более 110-3 до 0,1 % (включительно), не более
для области измерений более 0,1 до 100 % (включительно), не более |
10 мин
1,5 мин
0,5 мин |
Унифицированный выходной сигнал для каждого диапазона измерений |
0…5 мА или 4…20 мА |
Параметры анализируемого газа:
температура в точке отбора
давление на входе |
от -10 до +50°С
4…600 кПа |
Температура окружающего воздуха |
+5…+50°С |
Потребляемая мощность, не более |
120 Вт |
Габаритные размеры:
датчик
блок измерений |
165145340 мм
250145350 мм |
Масса:
датчик
блок измерений |
4 кг
4,5 кг |
Средняя наработка на отказ, не менее |
20000 ч |
Средний срок службы, не менее |
10 лет |
При заказе обязательно должны быть указаны:
• требуемый выходной сигнал (0-5 мА или 4-20 мА)
• состав анализируемого газа
• давление анализируемого газа
Рабочие условия применения газоанализатора по давлению могут быть расширены от разрежения 0,3 кгс/см
2 до давления 400 кгс/см
2 путём дополнительной комплектации узлами формирования газового потока.
Ангарское ОКБА по индивидуальному заказу изготавливает газоанализаторы «Флюорит-Ц» в пылевлагозащищёном исполнении (IP55). Газоанализатор (датчик и блок измерений) размещаются в приборный шкаф фирмы Rittal, при этом шкаф дорабатывается до нужных характеристик. Данная система позволяет существенно расширить применение газоанализатора «Флюорит-Ц» в условиях повышенной влажности и запылённости производственных помещений. По аналогии в пылевлагозащищёном исполнении (IP55) можно изготовить газоанализатор «Гиацинт».
Газоанализатор защищён патентом Российской Федерации, зарегистрирован в Государственном реестре средств измерений под №20628-00 и допущен к применению в Российской Федерации в качестве средства измерений.
