Компактные пневмоцилиндры серии GF производятся с диаметром поршня 20, 25, 32, 40, 50, 63 мм и ходом до 200 мм. Минимальные габариты пневмоцилиндров позволяют их использовать в местах, где важна компактность исполнения узлов оборудования.
По типу исполнения изготавливаются с одним и двумя штоками. Пневмоцилиндры серии GF могут быть как двухстороннего так и одностороннего действия.
На пневмоцилиндры серии GF возможна установка магнитного кольца на поршень, что позволяет использовать на них датчики положения.

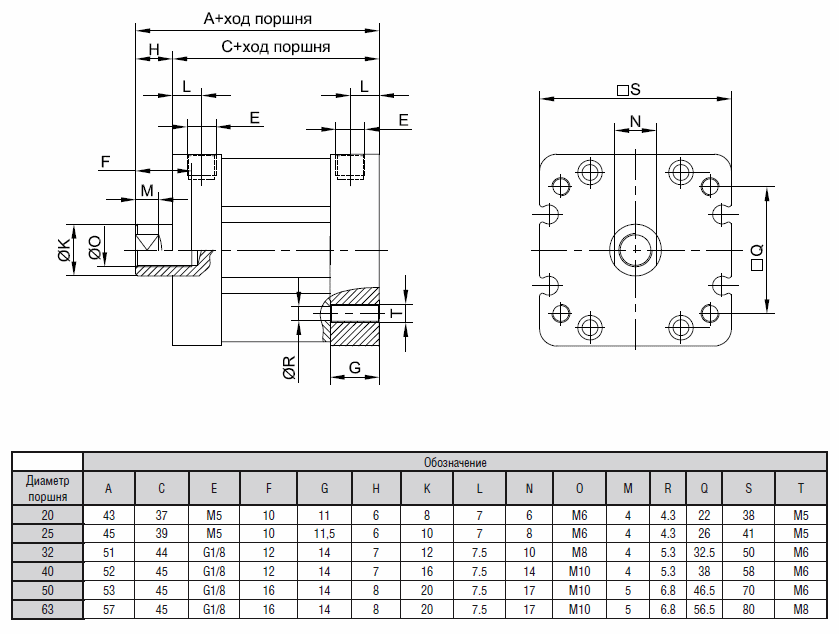

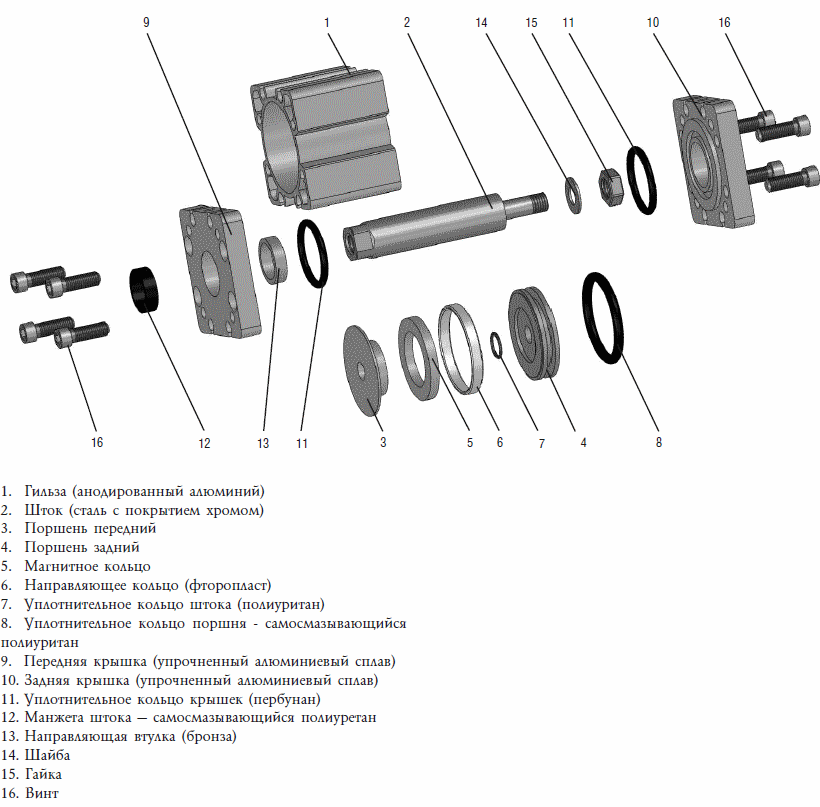

Гильза пневмоцилиндра изготовляется методом экструзии, в следствии чего имеет высокую чистоту поверхности и направленную шероховатость, что уменьшает износ уплотнений поршня. На поверхности гильзы есть специальные пазы для установки датчиков положения.
Специальная высококачественная смазка позволяет использовать эти пневмоцилиндры в работе пневмосистемы без принудительного смазывания.
Шток изготавливается из стали, поверхность хромируется, чистота поверхности 0,8 допустимые отклонения по диаметру штока от – 0,025 до 0,064 мм.
Обозначение стандартного пневмоцилиндра
Обозначение | GF | ХХХ | х | ХХ |
Значение | Серия | ? поршня | ход поршня |
Пример: GF 32х100 — пневмоцилиндр серии GF, диаметр поршня 32 мм, ход поршня — 100 мм
Диаметр цилиндра | 20 | 25 | 32 | 40 | 50 | 63 | ||||||
Двойного действия | ||||||||||||
Давление (бар) | Выдви- жение |
Втяги- вание |
Выдви- жение |
Втяги- вание |
Выдви- жение |
Втяги- вание |
Выдви- жение |
Втяги- вание |
Выдви- жение |
Втяги- вание |
Выдви- жение |
Втяги- вание |
1 | 3,14 | 2,64 | 4,9 | 4,12 | 8,04 | 6,9 | 12,56 | 10,55 | 19,63 | 16,49 | 31,17 | 28,03 |
2 | 6,28 | 5,28 | 9,8 | 8,24 | 16,08 | 13,8 | 25,12 | 21,1 | 39,26 | 32,98 | 62,34 | 56,06 |
3 | 9,42 | 7,92 | 14,7 | 12,36 | 24,12 | 20,7 | 37,68 | 31,65 | 58,89 | 49,47 | 93,51 | 84,09 |
4 | 12,56 | 10,56 | 19,6 | 16,48 | 32,16 | 27,6 | 50,24 | 42,2 | 78,52 | 65,96 | 124,68 | 112,12 |
5 | 15,7 | 13,2 | 24,5 | 20,6 | 40,2 | 34,5 | 62,8 | 52,75 | 98,15 | 82,45 | 155,85 | 140,15 |
6 | 18,84 | 15,84 | 29,4 | 24,72 | 48,24 | 41,4 | 75,36 | 63,3 | 117,78 | 98,94 | 187,02 | 168,18 |
7 | 21,98 | 18,48 | 34,3 | 28,84 | 56,28 | 48,3 | 87,92 | 73,85 | 137,41 | 115,43 | 218,19 | 196,21 |
8 | 25,12 | 21,12 | 39,2 | 32,96 | 64,32 | 55,2 | 100,48 | 84,4 | 157,04 | 131,92 | 249,36 | 224,24 |
9 | 28,26 | 23,76 | 44,1 | 37,08 | 72,36 | 62,1 | 113,04 | 94,95 | 176,67 | 148,41 | 280,53 | 252,27 |
