Гидроциклоны типа Х45-3 предназначены для очистки смазочно-охлаждаю-ших жидкостей (СОЖ) от механических примесей с объемной массой частиц более 2 g/cm3 и размером не более 2 mm в шлифовальных, хонинговальных и др. станках, рабочим инструментом которых является абразивный материал.
Гидроциклон очищает водные эмульсии минеральных масел, масляные и синтетические СОЖ и другие жидкости, вязкость которых до 8 mm2/s в диапазоне температур 10 - 55 °С при температуре окружающей среды 1 — 40 °С. Загрязненность СОЖ на входе в гидроциклон не должна превышать 3,5 g/1.
Гидроциклоны типа Х45-3 не рассчитаны для работы в следующих условиях:
Климатическое исполнение и категория размещения гидроциклонов, предназначенных для стран с умеренным климатом — УХЛ4, для стран с тропическим климатом - 04.1.
Пример условного обозначения гидроциклона с номинальным расходом 50 1/min, климатического исполнения УХЛ, категории 4 — „Гидроциклон Х45-ЗЗУХЛ4".
Параметры |
Х45-32 |
Х45-33 | Х45-34 |
Номинальный расход, 1/min | 25 | 50 | 100 |
Давление на входе в гидроциклоне, МПа номинальное максимальное минимальное |
0,25 0,30 0,20 |
||
Перепад давлений при номинальном расходе, МПа: максимальное минимальное |
0,25 0,16 |
||
Номинальная тонкость очистки, ?m | 5 | ||
Степень очистки, % не менее | 98 | ||
Габаритные размеры, мм | 285х95х80 | 285х95х80 | 440х155х125 |
Масса, кг | 0,36 | 0,36 | 0,8 |

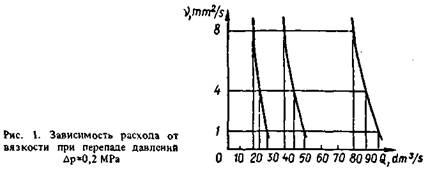

График зависимости расхода от вязкости при перепаде давлений Ар=0,2МРа приведен на рис. 1.

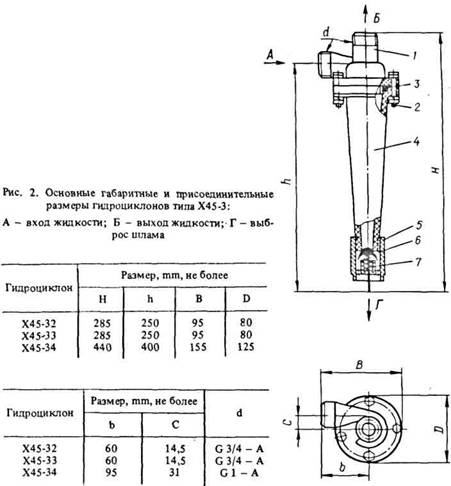

Основные габаритные и присоединительные размеры гидроциклонов приведены на рис. 2.
КОМПЛЕКТНОСТЬ
Для гидроциклонов Х45-32 и Х45-33:
Для гидроциклона Х45-34:
УСТРОЙСТВО И РАБОТА
Гидроциклон состоит из корпуса 1 (рис. 2) с патрубками подвода и отвода жидкости и стабилизатором потоков. При помощи фланцевого соединения корпус соединяется с конусом 4, на вершину которого навернут наконечник 5. В полости наконечника установлен клапан 6, поджимаемый пружиной 7 к вершине конуса.
Герметичность гидроциклона обеспечивается уплотнительным кольцом 3 и болтовыми соединениями 2.
Очищаемая жидкость подается под давлением в корпус через патрубок подвода переменного сечения и, преобразуя часть своей потенциальной энергии в кинетическую, с большой скоростью поступает в спиральный канал, приобретая вращательное движение. Таким образом, возникает внешний круговой поток, периферийная часть которого смещается вниз к вершине конуса и наконечника. При этом возникают центробежные силы, под действием которых частицы загрязнителя смешаются от оси гидроциклона к его стенкам по спиральной траектории вниз.
Клапан под действием давления отжимается от вершины конуса, образуя кольцевой зазор, по которому частицы загрязнителя выбрасываются из гидроциклона.
При увеличении расхода жидкости, выбрасываемой с частицами загрязнителя, наконечник необходимо навернуть на вершину конуса до получения потока менее 15 % от номинального расхода.
УСТАНОВКА
Гидроциклон установить в вертикальном положении с направлением патрубка выхода очищенной жидкости вверх.
Подаваемая на очистку жидкость не должна содержать частиц размером более 2 mm во всех измерениях.
На трубопроводе подачи очищаемой жидкости установить предохранительный клапан для поддержания необходимого перепада давлений.
