Гидромуфты (ГПЭ345У, ГПЦ345У, 1ГПЭ400У-01, ГПЭ400Ух2, ГП480А, ГП480А-04, 2ГП480А, ГП480Ах2Э, ГПЭ570, ГПБ570, ГПЭ570х2, ГПЭ650)

  • Гидромуфты (ГПЭ345У, ГПЦ345У, 1ГПЭ400У-01, ГПЭ400Ух2, ГП480А, ГП480А-04, 2ГП480А, ГП480Ах2Э, ГПЭ570, ГПБ570, ГПЭ570х2, ГПЭ650)
По всем интересующим Вас вопросам:

Москва: +7(495)182-71-11

E-mail: info@promsouz.org

Поделиться ссылкой:
Код товара:
132-120-880
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу

В первую очередь, для приводов шахтных конвейеров (ленточных и скребковых), а также для других машин в горнодобывающей отрасли.
По заказу потребителей завод разрабатывает и изготавливает гидромуфты для различных отраслей промышленности на передаваемую мощность от 11 до 500 кВт с требуемыми техническими характеристиками и присоединительными размерами.

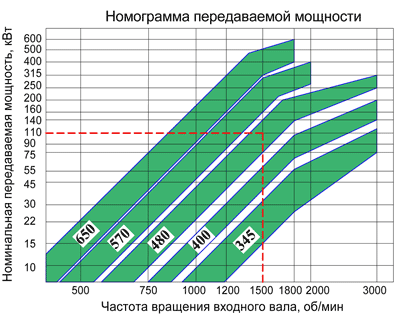

Технические характеристики серийных гидромуфт приведены в таблице. Предварительный подбор гидромуфты можно произвести по номограмме

Номограмма

Применение гидромуфт позволяет значительно увеличить срок службы и эксплуатационную надежность машин. Это достигается отсутствием жесткой связи между двигателем и исполнительным органом. Преимущества использования гидромуфт в приводах машин:
  • - улучшение статических и пусковых характеристик машины-
  • - защита привода от динамических перегрузок при резкой остановке рабочего органа машины (например, при заклинивании цепи скребкового конвейера)-
  • - ограничение крутящего момента заданной величиной в режимах пуска и торможения, что предохраняет двигатель, привод и рабочий орган машины от недопустимых перегрузок-
  • - равномерное распределение нагрузки на двигатели при многодвигательной системе привода, возможность поочередного пуска двигателей для снижения величины пиковых токов в электросети-
  • - демпфирование и снижение амплитуды крутильных колебаний в приводах, возникающих при работе машины.
Техническая характеристика

Наименование параметров

Значение параметров
Тип гидромуфты

ГПЭ345У

ГПЦ345У*

1ГПЭ400У-01

ГПЭ400Ух2

ГП480А

ГП480А-04**
Активный диаметр, мм

345

400

480
Номинальная мощность, кВт

22-32

11,5

45-55

75-110

110-140

110
Синхронная частота вращения вала электродвигателя, об/мин

1500
Отношение пускового момента к номинальному, Нм

1,6-2,9

1,6-2,0
Отношение динамического момента к номинальному при торможении за время 0,5 с, не более

3,5
Скольжение, %, не более

3-3,5

3
Рабочая жидкость****

1,5...3 % водная эмульсия гидрожидкости "ФМИ-РЖ" ТУ У 23.2-00152394-015-2003
Количество заливаемой рабочей жидкости, дм3 (л)

5,3-5,6

5

7,5-8,0

16-17

14-14,5

14
Температура срабатывания тепловой защиты, °С

130-10
Давление, развиваемое при срабатывании защиты по давлению, МПа (кгс/см )

Габаритные размеры, мм

Ø-400x329

Ø-400x250

Ø-455x307

Ø-455x420

Ø-542x378
Масса без рабочей жидкости, кг

46,5

47

52,8

83

102

103

Техническая характеристика (продолжение)

Наименование параметров

Значение параметров
Тип гидромуфты

2ГП480А

ГП480Ах2Э

ГПЭ570

ГПБ570***

ГПЭ570х2

ГПЭ650
Активный диаметр, мм

480

570

650
Номинальная мощность, кВт

110-132

140-200

160-280

160-250

315-500

315-500
Синхронная частота вращения вала электродвигателя, об/мин

1500

500/1500

1500
Отношение пускового момента к номинальному, Нм

1,6-2,9
Отношение динамического момента к номинальному при торможении за время 0,5 с, не более

3,5
Скольжение, %, не более

3
Рабочая жидкость****

1,5...3 % водная эмульсия гидрожидкости "ФМИ-РЖ" ТУ У 23.2-00152394-015-2003
Количество заливаемой рабочей жидкости, дм3 (л)

12,5-14

28-30

19-23

18-21

40-43

33-38
Температура срабатывания тепловой защиты, °С

130-10
Давление, развиваемое при срабатывании защиты по давлению, МПа (кгс/см )

-

Габаритные размеры, мм

Ø-542x417

Ø-542x576

Ø-640x500

Ø-640x640

Ø-640x648

Ø-740x570
Масса без рабочей жидкости, кг

104

163

194

365

284

287

*Гидромуфта со шкивом для клиноременной передачи

**Специальное исполнение гидромуфты ГП480А для ленточных конвейеров

***Гидромуфта блокируемая для работы с двухскоростными электродвигателями

****По согласованию с заводом-изготовителем возможно применение индустриальных и турбинных масел типа И-12А, И20А, Тп-22

Сертификат № UA2.003.969 по ДСТУ ISO 9001
